เมื่อกกระบอกไฮดรอลิกเริ่มรั่ว การตอบสนองแรกมักจะสั่งเปลี่ยนซีล ซึ่งอาจคืนสภาพเครื่องได้ในช่วงสั้นๆ แต่ไม่ได้อธิบายว่าทำไมการซีลเดิมจึงล้มเหลว หากมีรอยบาก ร่องเสียหายหรือติดตั้งซีลไม่ถูกต้อง ซีลใหม่อาจเสียหายที่เดิมได้
ก่อนทำความสะอาดชิ้นส่วน ให้บันทึกตำแหน่งการรั่วไหล สภาพการทำงาน ทิศทางรอบ อุณหภูมิของเหลว และเวลานับตั้งแต่การซ่อมครั้งล่าสุด ถ่ายภาพรอยรั่วภายนอกและทำเครื่องหมายทิศทางของชิ้นส่วนที่ถอดออก รายละเอียดเล็กๆ น้อยๆ อาจหายไปได้ระหว่างการถอดประกอบ
การตรวจสอบความล้มเหลวควรแยกแยะหลักฐานที่มองเห็นได้จากข้อสันนิษฐาน ซีลที่เสียหายสามารถแสดงสิ่งที่เกิดขึ้นที่พื้นผิวสัมผัสได้ แต่อาจไม่สามารถระบุสาเหตุดั้งเดิมได้ด้วยตัวเอง
ของไหลที่ปรากฏรอบๆ ก้านที่ต่อมมักจะมุ่งความสนใจไปที่ซีลของก้าน ที่ปัดน้ำฝน ตัวนำ พื้นผิวของก้าน หรือสภาพของต่อม ตรวจสอบว่ามีการรั่วไหลเกิดขึ้นระหว่างการยืดออก การดึงกลับ การหยุดนิ่งหรือทั้งสามเงื่อนไข
ของไหลที่ข้อต่อต่อมอาจเกี่ยวข้องกับการปิดผนึกแบบคงที่ สภาพของตัวยึด พื้นผิวข้อต่อ หรือปัญหาการประกอบ อย่าตำหนิซีลก้านไดนามิกโดยอัตโนมัติเมื่อของเหลวมาจากส่วนต่อประสานที่อยู่กับที่
กระบอกสูบอาจสูญเสียความสามารถในการยึดเกาะหรือการดริฟท์โดยไม่มีน้ำมันภายนอกที่มองเห็นได้ สาเหตุที่เป็นไปได้ ได้แก่ ความเสียหายของซีลลูกสูบ การสึกหรอระหว่างลูกสูบและท่อ วาล์วรั่ว หรือปัญหาระดับระบบ จำเป็นต้องมีการทดสอบแบบควบคุมก่อนที่จะระบุกระบอกสูบว่าเป็นสาเหตุเดียว

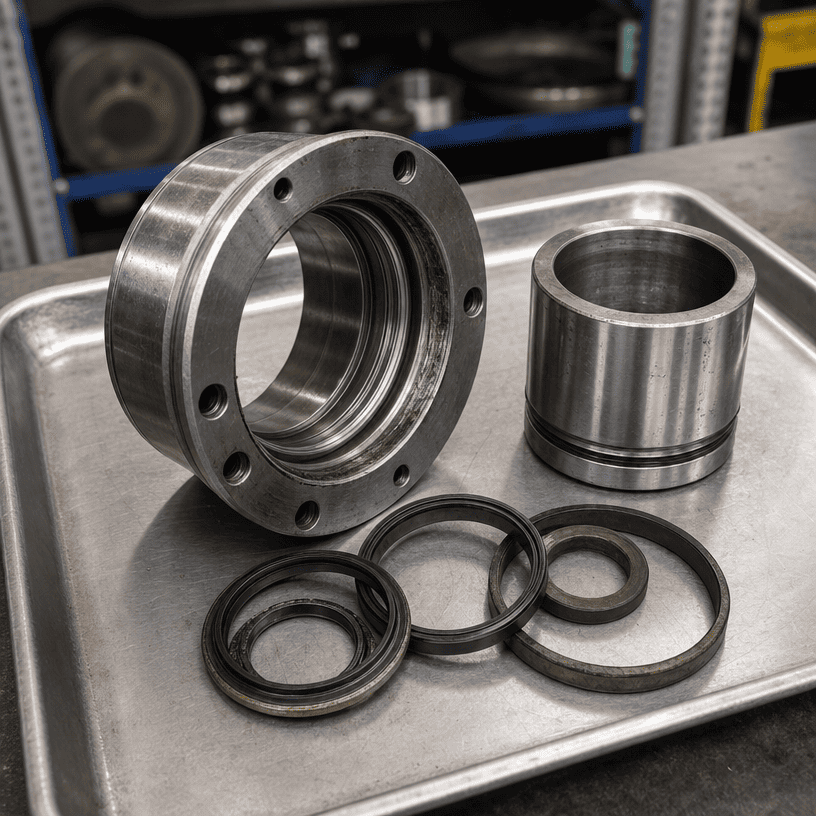

เก็บซีลที่ถอดออกตามลำดับและทิศทางที่ออกมา แยกก้านซีล ที่ปัดน้ำฝน แหวนนำทาง ซีลลูกสูบ และซีลแบบคงที่ ใช้บรรจุภัณฑ์ที่สะอาดและทำเครื่องหมายปลายก้าน ด้านแรงดัน และทิศทางการติดตั้งเมื่อทราบ
อย่ายืดซีลอีลาสโตเมอร์โดยไม่จำเป็นในระหว่างการถอด อย่าตัดผ่านพื้นที่ที่แน่นอนที่ต้องตรวจสอบ หากซีลมีการแยกส่วน ให้เก็บชิ้นส่วนที่ได้รับคืนทั้งหมดไว้และสังเกตว่ามีวัสดุหายไปหรือไม่
วัตถุประสงค์ของขั้นตอนนี้ง่ายมาก: ซีลจะต้องยังคงเป็นหลักฐาน และไม่กลายเป็นอะไหล่ที่ไม่สามารถแกะรอยได้บนม้านั่งสกปรก
ปากที่โค้งมนอาจบ่งบอกถึงการสัมผัสแบบเลื่อนเป็นเวลานาน แต่ควรพิจารณาร่วมกับสภาพของก้านสูบ การหล่อลื่น และประวัติการใช้งาน รูปลักษณ์ที่เรียบเนียนเพียงอย่างเดียวไม่ได้พิสูจน์ว่ามีแรงกดมากเกินไปหรือวัสดุที่ไม่ถูกต้อง

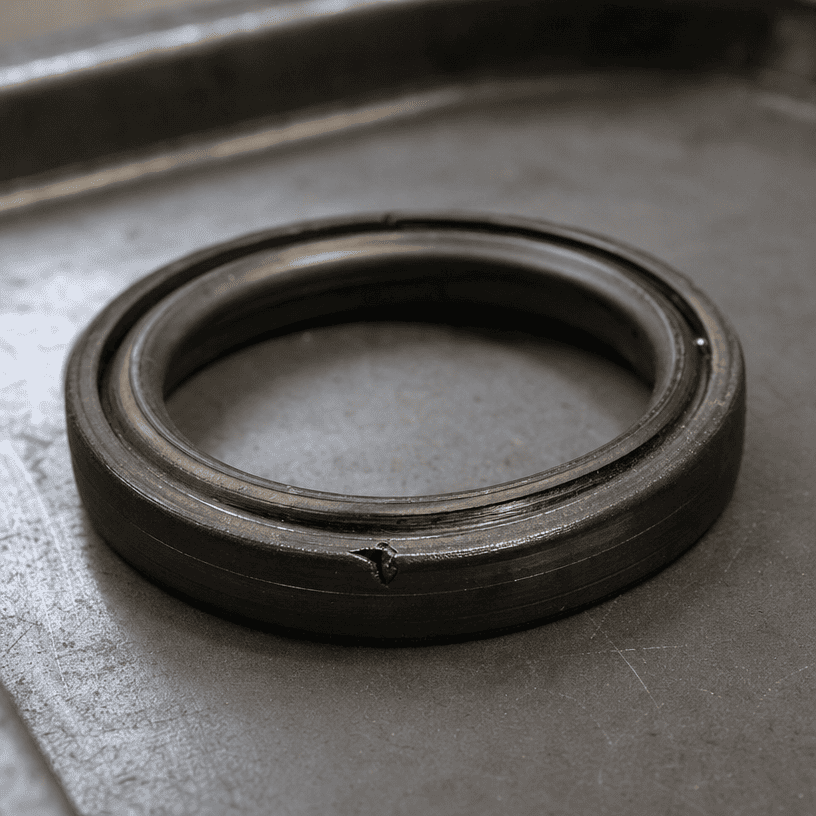

การตัดที่สะอาดอาจชี้ไปที่ความเสียหายในการติดตั้ง ขอบคม ด้ายหรือรูกุญแจข้ามซีล หรือวัตถุแปลกปลอมที่เข้ามาระหว่างการประกอบ ตรวจสอบเส้นทางที่ใช้ในการติดตั้งซีลแทนการเปลี่ยนซีลโดยไม่ตรวจสอบรูปทรงของทางเข้า
ซีลที่ถูกบังคับให้เข้าไปในช่องว่างอาจแสดงขอบที่ถูกดึงบาง ๆ ส่วนที่บีบหรือขาดหายไป สาเหตุที่เป็นไปได้ ได้แก่ ระยะห่างที่มากเกินไป สภาพแรงดัน ร่องที่เสียหาย การวางแนวซีลที่ไม่ถูกต้อง หรือโปรไฟล์ซีลที่เข้ากันไม่ได้
การแข็งตัวหรือรอยแตกร้าวอาจสัมพันธ์กับอุณหภูมิที่สัมผัสได้ การเสื่อมสภาพ สารเคมีเข้ากันไม่ได้ หรือการเก็บรักษาที่ไม่เหมาะสม ยืนยันของเหลว ประวัติอุณหภูมิ และสภาวะการเก็บรักษาก่อนเลือกสารประกอบทดแทน
ซีลที่บวมอาจบ่งบอกถึงความไม่เข้ากันของของเหลว การปนเปื้อน หรือการสัมผัสอุณหภูมิ การวินิจฉัยที่ถูกต้องต้องใช้วัสดุซีลดั้งเดิม ข้อมูลจำเพาะของของเหลว และประวัติการทำงาน อย่าระบุสารประกอบจากรูปลักษณ์ภายนอกเพียงอย่างเดียว
อนุภาคที่ถูกกดเข้าไปในขอบซีลสามารถสร้างเส้นทางการรั่วไหลและอาจทำให้พื้นผิวผสมพันธุ์เกิดรอยขีดข่วน ตรวจสอบก้าน ท่อ ที่ปัดน้ำฝน ความสะอาดของของเหลว และพื้นที่ประกอบ การเปลี่ยนซีลโดยไม่ถอดแหล่งกำเนิดของอนุภาคออกจะทำให้กลไกความล้มเหลวยังคงอยู่
ตรวจสอบก้านเพื่อดูรอยตามยาว รูพรุน การกัดกร่อน ความเสียหายของโครเมียม รอยบุบ และแถบขัดเงาบริเวณที่ซีลทำงาน ใช้ผ้าสะอาดเช็ดให้ทั่วพื้นผิวหลังจากปฏิบัติตามขั้นตอนความปลอดภัยของสถานที่แล้วเท่านั้น ขอบที่หยาบอาจทำให้ผ้าและตัวตรวจสอบเสียหายได้
ก้านอาจดูสว่างและยังมีข้อบกพร่องที่ตัดขอบซีล การตรวจสอบด้วยสายตาควรได้รับการสนับสนุนโดยการวัดที่เหมาะสม เมื่อการใช้งานมีความสำคัญมากหรือยากต่อการตัดสินความเสียหายของพื้นผิว
ตรวจสอบรูต่อม พื้นผิวนำทาง และร่องซีล เพื่อหาครีบ การสึกหรอ รอยขีดข่วน และการบิดเบี้ยว ไกด์จะควบคุมตำแหน่งของก้าน หากสึกหรอ ซีลอาจถูกบังคับให้รองรับการเคลื่อนไหวที่ไม่ได้ออกแบบมาเพื่อดูดซับ
สำหรับการรั่วซึมภายในหรือการยึดเกาะที่ไม่มั่นคง ให้ตรวจสอบท่อ ซีลลูกสูบ และพื้นผิวที่สึกหรอ มองหาการให้คะแนน แถบสัมผัสที่ผิดปกติ และความเสียหายที่กระจุกตัวอยู่ที่ด้านใดด้านหนึ่ง สัญญาณเหล่านี้อาจบ่งบอกถึงปัญหาการจัดตำแหน่งหรือการโหลด แต่ข้อสรุปควรขึ้นอยู่กับการประกอบที่สมบูรณ์
| หลักฐาน | แนวทางการสอบสวนที่เป็นไปได้ |
|---|---|
| มีรอยคมหนึ่งอันที่เส้นทางการติดตั้ง | เสี้ยน เกลียว รูสลัก หรือเครื่องมือติดตั้งที่ไม่เหมาะสม |
| ความเสียหายรอบเส้นรอบวงการปิดผนึกเต็ม | ความพอดี ความดัน ระยะห่าง วัสดุหรือสภาพการทำงาน |
| สายรัดสวมด้านเดียว | การสึกหรอของไกด์ การวางตำแหน่ง การโก่งตัวของก้าน หรือการสัมผัสที่ไม่สม่ำเสมอ |
| รอยอนุภาคใกล้ริมฝีปาก | ประสิทธิภาพของไวเปอร์ ความสะอาดของของเหลว หรือการปนเปื้อนของส่วนประกอบ |
| วัสดุแข็งหรือแตกร้าว | อุณหภูมิ อายุ การจัดเก็บ หรือความเข้ากันได้ของของเหลว |
| ความล้มเหลวซ้ำแล้วซ้ำอีกที่ตำแหน่งจังหวะเดียวกัน | ข้อบกพร่องที่พื้นผิวของแท่งหรือท่อในตำแหน่งคงที่ |
นี่เป็นแนวทางในการตรวจสอบ ไม่ใช่การวินิจฉัยอัตโนมัติ ควรเปรียบเทียบรูปแบบซีลกับแบบกระบอกสูบ ข้อมูลของเหลว และประวัติการทำงาน
ซีลทดแทนอาจล้มเหลวก่อนกำหนดเมื่อสาเหตุเดิมยังคงอยู่ในเครื่อง ตัวอย่างทั่วไป ได้แก่:
- การติดตั้งซีลบนเกลียวหรือรูกุญแจที่ไม่มีการป้องกัน
- ทิ้งเสี้ยนไว้ในร่องหรือต่อม
- นำไกด์หรือที่ปัดน้ำฝนที่เสียหายกลับมาใช้ใหม่
- ละเว้นไม้ขีดหรือสึกกร่อน
- การเลือกซีลโดยไม่ต้องตรวจสอบความเข้ากันได้ของของเหลวและอุณหภูมิ
- การใส่ซีลผิดทิศทาง
- ปล่อยให้สิ่งสกปรกเข้าไปในกระบอกเปิดระหว่างการประกอบ
- การคืนกระบอกสูบให้อยู่ในตำแหน่งการติดตั้งที่ไม่ตรง
การซ่อมแซมควรจัดการกับซีลที่เสียหายและสภาพพื้นผิวหรือการประกอบที่เกิดขึ้น
การซ่อมแซมแบบซีลอย่างเดียวอาจสมเหตุสมผลเมื่อพื้นผิวคู่ ร่อง รางนำ และท่ออยู่ในสภาพที่ต้องการ และความขัดข้องสามารถตรวจสอบย้อนกลับไปยังปัญหาการติดตั้งที่เปลี่ยนได้
การตรวจสอบกระบอกสูบที่กว้างขึ้นจะเหมาะสมกว่าเมื่อก้านเจาะลึก ตัวนำสึกหรอ ต่อมได้รับความเสียหาย ท่อแสดงการสึกหรอที่ผิดปกติ การรั่วไหลภายในยังคงดำเนินต่อไป หรือความล้มเหลวเดิมกลับมาอีกหลังจากการประกอบที่ถูกต้อง
การตัดสินใจควรขึ้นอยู่กับการตรวจสอบและต้นทุนของการหยุดทำงานซ้ำ ไม่ใช่แค่ราคาชุดซีลเท่านั้น
สำหรับการวิเคราะห์การเปลี่ยนหรือความล้มเหลว ให้จัดเตรียม:
- การเขียนแบบรูปทรงกระบอกหรือการวัดขนาดที่ชัดเจน
- รู เส้นผ่านศูนย์กลางก้าน และระยะชัก
- ขนาดการติดตั้งและข้อมูลพอร์ต
- รูปถ่ายของกระบอกสูบทั้งหมดและชิ้นส่วนที่เสียหาย
- ตำแหน่งซีลและการวางแนว
- ประเภทของของไหลและช่วงอุณหภูมิในการทำงาน
- ข้อมูลความดันและรอบการทำงานเมื่อมี
- คำอธิบายเมื่อเกิดการรั่วไหล
- ประวัติการเปลี่ยนซีลครั้งก่อน
- สภาพของแกน ไกด์ ต่อม และท่อ
หลักฐานที่ชัดเจนช่วยแยกคำขอเปลี่ยนมิติออกจากการตรวจสอบสาเหตุที่แท้จริง
ซีลไฮดรอลิกที่ชำรุดคือบันทึกการสัมผัสระหว่างซีล พื้นผิวผสมพันธุ์ และสภาพแวดล้อมในการทำงาน เก็บรักษาชิ้นส่วน ติดป้ายกำกับการวางแนว ตรวจสอบแกนและตัวนำ ยืนยันสภาวะของของเหลวและอุณหภูมิ และแยกหลักฐานที่มองเห็นได้ออกจากสมมติฐาน
สำหรับการเปลี่ยนทดแทน OEM หรือการตรวจสอบทางเทคนิค โปรดระบุขนาดกระบอกสูบพร้อมรูปถ่ายและประวัติความล้มเหลว วิธีแก้ปัญหาที่เชื่อถือได้เริ่มต้นด้วยการทำความเข้าใจว่าเหตุใดซีลจึงล้มเหลว ไม่ใช่แค่ติดตั้งอีกอันหนึ่ง
