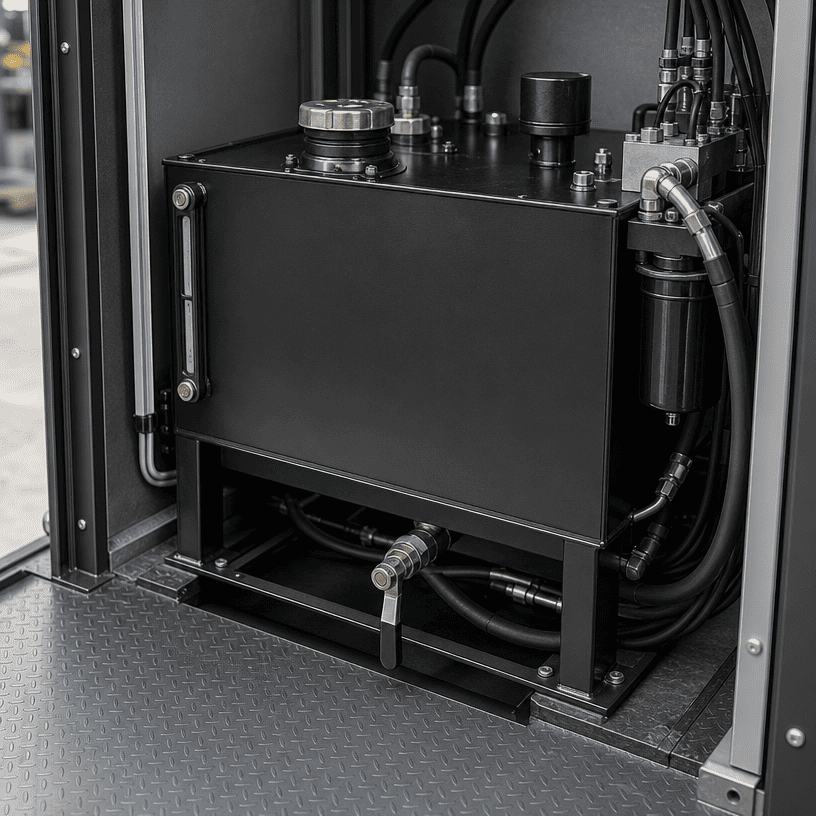

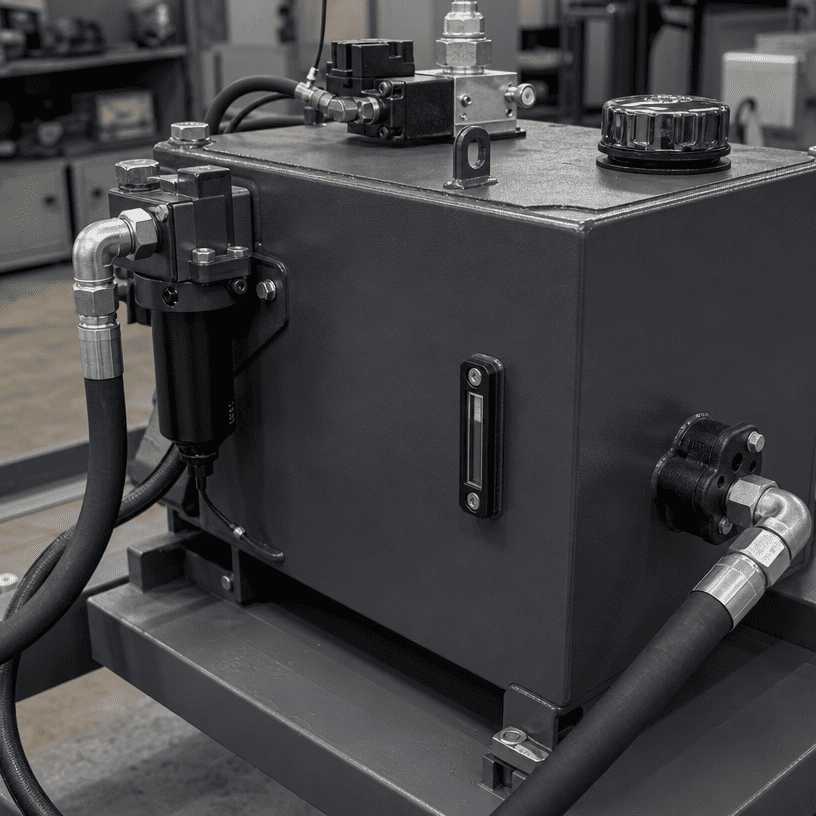

A หน่วยพลังงานไฮดรอลิกอ่างเก็บน้ำไม่ได้เป็นเพียงภาชนะใส่น้ำมันเท่านั้น รองรับการจัดเก็บของเหลว การจัดการการไหลย้อนกลับ การปล่อยอากาศ การถ่ายเทความร้อน การควบคุมการปนเปื้อน และการเข้าถึงบริการ หากเลือกถังตามขนาดภายนอกหรือปริมาตรที่ระบุที่สะดวก หน่วยกำลังอาจใช้งานยากและบำรุงรักษายากกว่า
คู่มือนี้ช่วยให้วิศวกร OEM และผู้ซื้ออุปกรณ์มีวิธีปฏิบัติได้จริงในการตรวจสอบข้อกำหนดของอ่างเก็บน้ำก่อนที่จะขอใบเสนอราคาหน่วยกำลังไฮดรอลิก มันไม่ได้ส่งเสริมอัตราส่วนถังต่อปั๊มสากล การออกแบบที่ถูกต้องขึ้นอยู่กับวงจร รอบการทำงาน ของเหลว พื้นที่ติดตั้ง และสภาพแวดล้อมการทำงาน
ควรกำหนดอ่างเก็บน้ำหลังจากเข้าใจวงจรไฮดรอลิกแล้ว เริ่มต้นด้วยแอคทูเอเตอร์ วาล์ว การจัดเรียงปั๊ม ลำดับการทำงาน และการไหลย้อนกลับที่คาดหวัง วงจรที่เคลื่อนที่กระบอกสูบเป็นระยะๆ มีความต้องการกักเก็บที่แตกต่างจากระบบที่ทำงานอย่างต่อเนื่องหรือใช้แอคทูเอเตอร์หลายตัวในคราวเดียว
รวบรวมข้อมูลต่อไปนี้ก่อนที่จะเลือกรถถัง:
ข้อมูลนี้จะเปลี่ยนว่า “เราต้องการกี่ลิตร” เป็นคำถามทางวิศวกรรมที่มีประโยชน์กว่า: อ่างเก็บน้ำจะต้องทำงานอย่างไรในระหว่างรอบการทำงานเต็ม?
ขนาดภายนอกหรือปริมาตรของป้ายชื่อรถถังไม่ได้บอกเล่าเรื่องราวทั้งหมด อาจจำเป็นต้องใช้ปริมาตรถังบางส่วนเพื่อการขยาย ลดการไหลกลับ การครอบคลุมการดูด และระดับการทำงานที่ปลอดภัย ปริมาณการใช้งานจึงแตกต่างจากปริมาตรเรขาคณิตทั้งหมด
การทบทวนการออกแบบควรกำหนด:
- ระดับน้ำมันปกติ
- ระดับต่ำสุดสำหรับการดูดปั๊มที่เชื่อถือได้
- ระดับการบรรจุสูงสุด
- พื้นที่สำหรับการขยายตัวทางความร้อน
- ปริมาตรอิสระสำหรับการปล่อยอากาศและการไหลกลับ
- ทางเข้าท่อระบายน้ำและทำความสะอาด
ไม่ควรดึงปั๊มออกจากระดับที่ทำให้อากาศเข้าไปในท่อดูดได้ ในเวลาเดียวกัน ไม่ควรเติมอ่างเก็บน้ำสูงเกินไปจนการขยายตัวหรือการกวนกลับทำให้เกิดปัญหารอง ต้องตั้งค่าระดับสุดท้ายสำหรับของเหลวและสภาพเครื่องจักรจริง
Return oil can enter the reservoir with velocity, heat and entrained air. หากช่องส่งกลับอยู่ใกล้กับช่องดูดมากเกินไป ปั๊มอาจได้รับของเหลวที่มีการกำจัดอากาศไม่ดีก่อนที่ถังจะมีเวลาในการแยกอากาศและทำให้การไหลสงบลง
เค้าโครงเสียงคำนึงถึง:
จุดประสงค์ไม่ใช่เพียงเพื่อทำให้ถังมีขนาดใหญ่ขึ้น เป็นการสร้างเส้นทางที่ควบคุมจากการย้อนกลับไปยังการดูด เพื่อให้ของเหลวสามารถปล่อยอากาศที่กักไว้และตกลงก่อนที่ปั๊มจะนำกลับมาใช้ซ้ำ
การดูดปั๊มสมควรได้รับการตรวจสอบการออกแบบของตัวเอง ท่อดูดควรสั้นและตรงในตำแหน่งที่สามารถติดตั้งได้ โดยมีเส้นผ่านศูนย์กลางที่เหมาะสมและรูปแบบที่หลีกเลี่ยงข้อจำกัดที่ไม่จำเป็น การเปลี่ยนแปลงทิศทางอย่างกะทันหัน ตำแหน่งทางเข้าที่ไม่ดี หรือการเชื่อมต่อที่มีขนาดเล็กเกินไป อาจสร้างปัญหาได้แม้ว่าปริมาตรถังที่ระบุจะดูเพียงพอก็ตาม
ตรวจสอบความสัมพันธ์ระหว่าง:
- ตำแหน่งทางเข้าปั๊ม
- ระดับน้ำมันขั้นต่ำ
- เส้นผ่านศูนย์กลางและความยาวของท่อดูด
- การจัดเรียงตัวกรองทางเข้า หากใช้
- การเข้าใช้บริการรอบปั๊ม
- ตำแหน่งท่อระบายน้ำและทำความสะอาดถัง
อย่าเลือกรูปแบบการดูดเพียงเพราะมันพอดีกับตัวเครื่อง ข้อกำหนดด้านทางเข้าของผู้ผลิตปั๊มและสภาวะวงจรทั้งหมดต้องได้รับการตรวจสอบร่วมกัน
อ่างเก็บน้ำสามารถช่วยถ่ายเทความร้อนไปยังสภาพแวดล้อมโดยรอบได้ แต่จะไม่เพียงพอในการทำความเย็นโดยอัตโนมัติ การสร้างความร้อนขึ้นอยู่กับการสูญเสียแรงดัน การไหล รอบเวลา พฤติกรรมของวาล์ว โหลดของมอเตอร์ และสภาพแวดล้อมในการติดตั้ง
สำหรับการตรวจสอบของ OEM ให้บันทึกเมื่อระบบสร้างความร้อน และตำแหน่งที่จะติดตั้งหน่วยจ่ายไฟ ตู้ขนาดกะทัดรัดใกล้แหล่งความร้อนอาจต้องใช้ระบบระบายความร้อนที่แตกต่างจากเครื่องระบายอากาศที่ติดตั้งในที่โล่ง
ลำดับที่ถูกต้องคือ:
1. ระบุหน้าที่การปฏิบัติงาน
2. ประมาณการว่ากำลังสูญเสียอยู่ที่ไหน
3. ตรวจสอบพื้นผิวถังและการเคลื่อนที่ของอากาศ
4. ตัดสินใจว่าจำเป็นต้องระบายความร้อนเพิ่มเติมหรือไม่
5. ตรวจสอบผลลัพธ์ระหว่างการดำเนินการของตัวแทน
หลีกเลี่ยงการเพิ่มเครื่องทำความเย็นหรือเพิ่มปริมาตรถังโดยไม่เข้าใจแหล่งที่มาของความร้อนที่แท้จริง อ่างเก็บน้ำเป็นส่วนหนึ่งของการออกแบบการระบายความร้อน ไม่ใช่สิ่งทดแทนประสิทธิภาพของวงจร
การออกแบบอ่างเก็บน้ำควรทำให้สิ่งสกปรกและน้ำเข้าไปได้ยาก และเจ้าหน้าที่บำรุงรักษาสามารถขจัดสิ่งปนเปื้อนได้ง่าย การจัดเรียงช่องเติมอากาศ ฝาครอบทางเข้า จุดระบายน้ำ และตัวกรองส่งคืน ล้วนส่งผลต่อความสะอาดของของเหลว
คำถามการออกแบบที่เป็นประโยชน์ได้แก่:
- การเปิดฟิลเลอร์ได้รับการปกป้องจากสภาพแวดล้อมโดยรอบหรือไม่?
- สามารถซ่อมบำรุงช่องระบายอากาศได้โดยไม่ต้องถอดชุดจ่ายไฟได้หรือไม่?
- ท่อระบายน้ำอยู่ที่จุดที่ใช้งานได้จริงต่ำที่สุดหรือไม่?
- สามารถเทน้ำออกจากถังโดยไม่ก่อให้เกิดอันตรายจากการหกได้หรือไม่?
- สามารถตรวจสอบตัวกรองส่งคืนได้หรือไม่
- สามารถทำความสะอาดภายในถังเมื่อจำเป็นได้หรือไม่?
คำตอบควรมองเห็นได้ในโครงร่าง กล่องหุ้มภายนอกที่ดูสะอาดตาไม่ได้พิสูจน์ว่าเส้นทางการบำรุงรักษาภายในนั้นใช้งานได้จริง
อ่างเก็บน้ำมักจะล้มเหลวในขั้นตอนการบูรณาการมากกว่าขั้นตอนการคำนวณ ถังอาจมีขนาดพอดีกับรอยเท้าที่ระบุแต่ขัดแย้งกับมอเตอร์ ท่อร่วม กล่องหุ้มไฟฟ้า โครงรถพ่วง อุปกรณ์ป้องกันหรือจุดยก
ก่อนที่จะอนุมัติการออกแบบ ให้ตรวจสอบ:
เค้าโครงสามมิติหรือการเขียนแบบประกอบที่มีขนาดสามารถเปิดเผยข้อขัดแย้งได้เร็วกว่ารายการชิ้นส่วน อ่างเก็บน้ำต้องสามารถซ่อมบำรุงได้หลังจากติดตั้งชุดจ่ายไฟแล้ว ไม่ใช่เพียงสร้างบนโต๊ะทำงานเท่านั้น
โดยทั่วไปแพ็คเกจใบเสนอราคาที่มีประโยชน์จะประกอบด้วย:
หากไม่ทราบค่าบางค่า ให้ทำเครื่องหมายว่าเป็นรายการคงค้าง แทนที่จะเติมสมมติฐานลงไป การตรวจสอบทางวิศวกรรมที่โปร่งใสเร็วกว่าการออกแบบรถถังใหม่หลังจากเริ่มการผลิตแล้ว
การไหลของปั๊มมีความสำคัญ แต่ไม่ได้อธิบายถึงรูปแบบการส่งคืน รอบการทำงาน หรือปริมาตรของแอคชูเอเตอร์ที่สมบูรณ์
ถังต้องกำหนดระดับต่ำสุดและสูงสุด พื้นที่ขยาย และสภาวะการดูดที่ได้รับการควบคุม
ซึ่งจะทำให้เส้นทางของของเหลวสั้นลงและลดโอกาสในการปล่อยอากาศและทำให้การไหลสงบลง
ฟิลเลอร์ ช่องระบายอากาศ ตัวกรอง หรือท่อระบายที่ไม่สามารถเข้าถึงได้อย่างปลอดภัย จะทำให้ต้องใช้เวลาในการบำรุงรักษาเพิ่มขึ้นในที่สุด
ความสมดุลของความร้อนขึ้นอยู่กับวงจรไฮดรอลิกทั้งหมดและสภาพแวดล้อมการติดตั้ง
จำเป็นต้องตรวจสอบตู้ ปั๊ม ท่อร่วม ท่อ และชิ้นส่วนไฟฟ้าเป็นระบบเดียว
การกำหนดขนาดอ่างเก็บน้ำของหน่วยกำลังไฮดรอลิกที่ดีนั้นเป็นการวางแผนและการฝึกรอบการทำงาน ไม่ใช่การเดาปริมาตร วิศวกรจะต้องตรวจสอบระดับน้ำมันที่ใช้ได้ การแยกการไหลย้อนกลับ การดูดปั๊ม ความสมดุลของความร้อน การควบคุมการปนเปื้อน และการเข้าถึงการบำรุงรักษาร่วมกัน
สำหรับโครงการ HPU แบบกำหนดเอง ให้ส่งข้อมูลวงจรและอินเทอร์เฟซเครื่องจักรของ HCIC ก่อนที่จะสรุปขนาดอ่างเก็บน้ำ นั่นทำให้ทีมออกแบบมีพื้นฐานที่ดีขึ้นในการเลือกถัง ปั๊ม ท่อร่วม การกรอง และการควบคุมให้เป็นหน่วยเดียว
HCIC ออกแบบและผลิตกระบอกไฮดรอลิก หน่วยกำลังไฮดรอลิก และระบบไฮดรอลิกที่เกี่ยวข้องสำหรับการใช้งานด้านยานยนต์ อุตสาหกรรม และวิศวกรรม ทรัพยากรหน่วยส่งกำลังอย่างเป็นทางการของ HCIC แสดงทั้งข้อมูลแค็ตตาล็อกมาตรฐานและการรองรับ HPU แบบกำหนดเอง
