A กระบอกไฮดรอลิกอาจเกิดการเคลื่อนไหวที่ไม่เสถียร การโหลดไม่สม่ำเสมอ หรือความเสียหายของซีลซ้ำๆ แม้ว่าวงจรไฮดรอลิกจะปรากฏเป็นปกติก็ตาม สาเหตุอาจเกิดจากฮาร์ดแวร์สำหรับติดตั้ง: หมุดสึก รูเคลวิสขยายใหญ่ บุชชิ่งหลวม หรือการติดตั้งที่ไม่อยู่ในแนวเดียวกันตลอดส่วนโค้งที่ทำงานเต็มที่อีกต่อไป
คู่มือนี้จะอธิบายว่าทีมบำรุงรักษาและผู้ซื้อ OEM สามารถตรวจสอบจุดยึดกระบอกสูบได้อย่างไร ก่อนสั่งซื้อชุดซ่อมหรือกระบอกสูบทดแทน จุดเน้นอยู่ที่การเชื่อมต่อทางกลระหว่างกระบอกสูบกับเครื่องจักร ไม่ใช่การวิเคราะห์แรงดันไฮดรอลิกหรือการไหลทั่วไป
กระบอกสูบไม่ทำงานแบบแยกส่วน ก้านและกระบอกของมันเชื่อมต่อกับเครื่องจักรผ่านหมุด สลัก สลัก รองแหนบ ฉากยึด หรือคุณสมบัติการติดตั้งอื่นๆ ชิ้นส่วนเหล่านี้จะถ่ายเทแรงทำงานไปพร้อมๆ กับการปล่อยให้กระบอกสูบเคลื่อนที่ผ่านส่วนโค้งที่ออกแบบไว้
เมื่อการเชื่อมต่อสึกหรอ กระบอกสูบอาจไม่คงอยู่บนเส้นกึ่งกลางที่ต้องการอีกต่อไป จากนั้นเครื่องจักรจะสามารถเคลื่อนไหวและสัมผัสเพิ่มเติมบนแกน ต่อม ตัวนำ ท่อ หรือฉากยึดได้ ซีลใหม่หรือกระบอกสูบใหม่อาจไม่ช่วยแก้ปัญหาหากการเชื่อมต่อด้านเครื่องจักรที่สึกหรอยังคงใช้งานได้
คู่มือความปลอดภัยของกระบอกสูบของ Parker ระบุว่าควรตรวจสอบก้านและส่วนประกอบเครื่องจักรจับคู่ว่ามีการจัดตำแหน่งที่เหมาะสมทั้งในตำแหน่งที่ขยายและหดกลับ นอกจากนี้ยังแนะนำให้หมุนกระบอกสูบที่ติดตั้งเคลวิสที่ปลายทั้งสองข้างโดยให้เส้นกึ่งกลางของหมุดขนานกัน และตรวจสอบกระบอกสูบผ่านส่วนโค้งทำงานเพื่อหาสัญญาณรบกวน นี่คือหลักการติดตั้งและความปลอดภัย ขีดจำกัดสุดท้ายต้องมาจากผู้ผลิตกระบอกสูบและเครื่องจักร

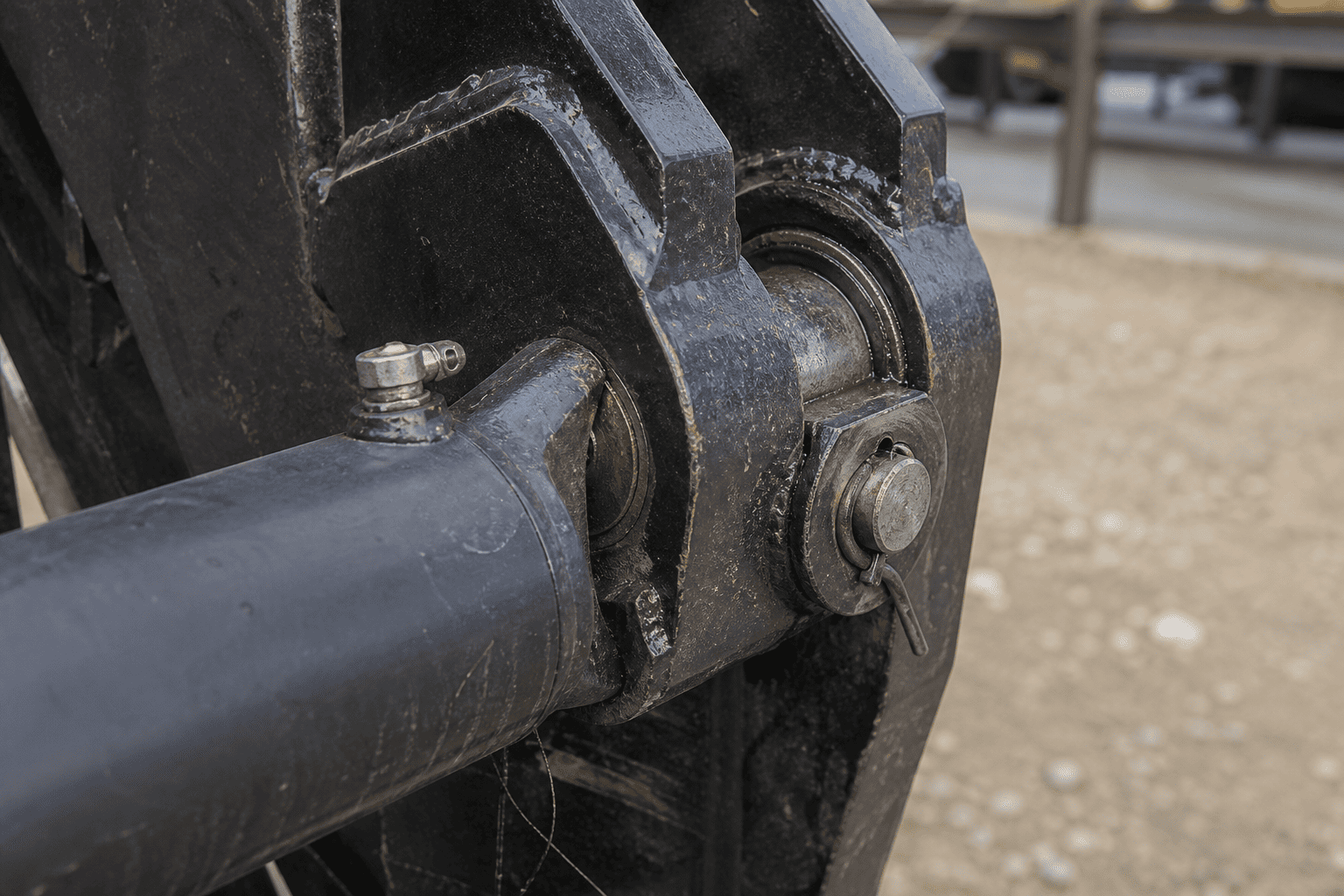

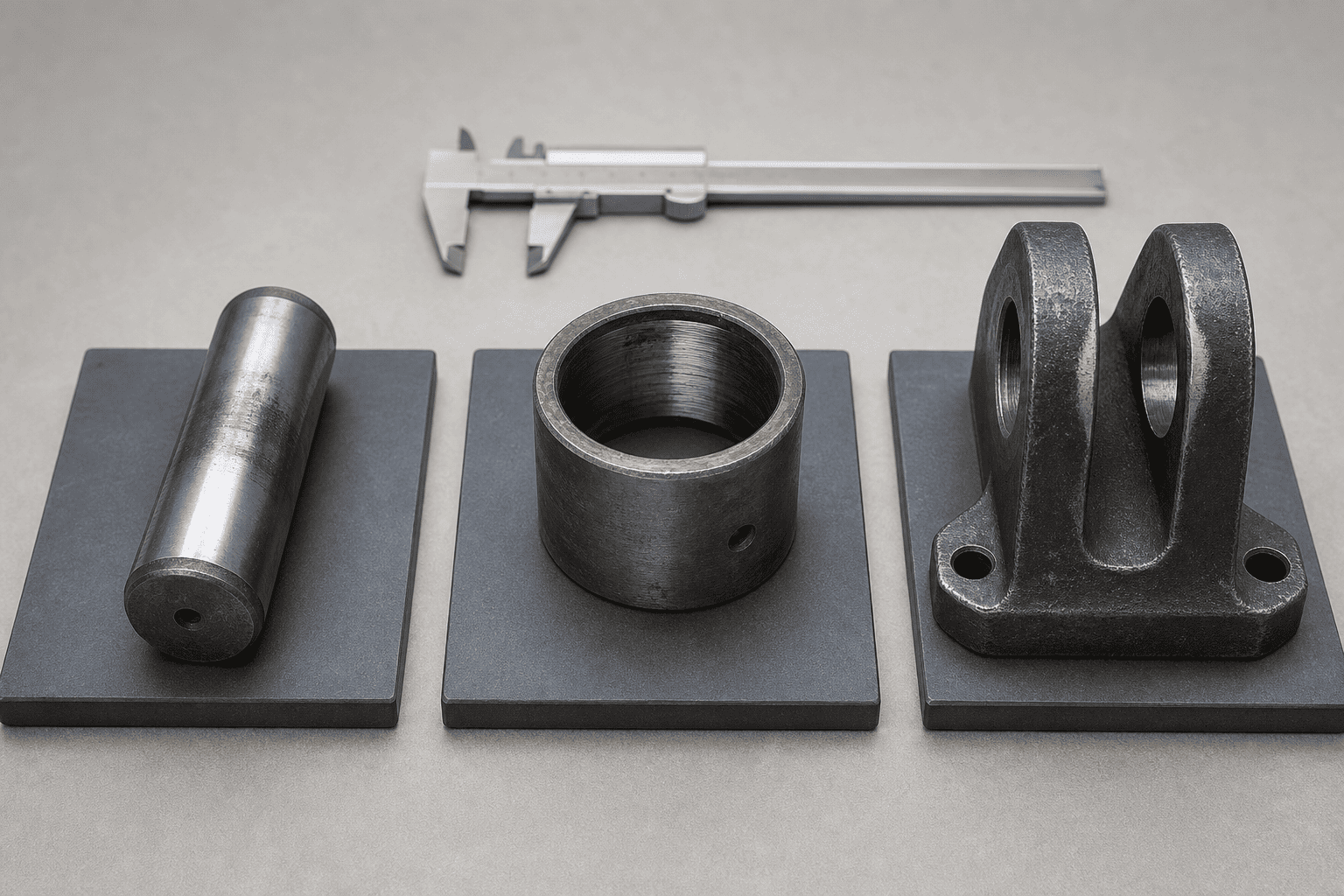

ตรวจสอบหมุดเพื่อดูการเกิดร่อง ร่อง การกัดกร่อน จุดแบน และแถบสึกหรอที่กระจุกตัวอยู่ที่ด้านใดด้านหนึ่ง หมุดที่ไม่มีพื้นผิวลูกปืนทรงกลมและมั่นคงอีกต่อไปสามารถช่วยให้กระบอกตาเคลื่อนที่ได้ก่อนที่ชิ้นส่วนของเครื่องจักรจะตอบสนอง
อย่าตัดสินเพียงว่ายังสามารถถอดออกได้หรือไม่ หมุดอาจคงอยู่กับที่ในขณะที่พื้นผิวการทำงาน คุณสมบัติการคงสภาพ หรือความพอดีกับบุชชิ่งเสื่อมสภาพไปแล้ว
บุชชิ่งอาจสึกหรอภายใน หลวมในตัวเรือน หรือเสียหายระหว่างการติดตั้ง ตรวจสอบการเคลื่อนไหวระหว่างบุชชิ่งกับตากระบอกสูบหรือตัวยึด ไม่ใช่แค่การเคลื่อนไหวระหว่างพินและบุชชิ่งเท่านั้น
หากบุชชิ่งเป็นแบบไม่ต้องบำรุงรักษา ให้ปฏิบัติตามคำแนะนำในการติดตั้งของผู้ผลิตอุปกรณ์ ห้ามเติมจาระบีหรือเปลี่ยนแปลงการรักษาพื้นผิว เว้นแต่การออกแบบที่ระบุจะอนุญาต
ตาทรงกระบอกหรือปิ๊นอาจขยายใหญ่ขึ้น เรียวหรือเป็นวงรีได้หลังจากการเคลื่อนไหวเป็นเวลานานโดยใช้หมุดที่หลวม ซึ่งมักเรียกว่าหลุมรูปไข่ การเปลี่ยนเฉพาะพินอาจลดระยะการเล่นที่มองเห็นได้ชั่วคราวในขณะที่ปล่อยให้เส้นทางโหลดไม่ตรงแนว
วัดรูมากกว่าหนึ่งทิศทางและมากกว่าหนึ่งตำแหน่ง รูปร่างทรงกลมที่มองเห็นได้ไม่เพียงพอสำหรับการตัดสินใจซ่อมแซมที่สำคัญ
แหวนรองที่หายไป ตัวยึดหลวม แหวนล็อกเสียหาย แผ่นยึดที่สึกหรอ หรือโครงยึดที่บิดเบี้ยวอาจทำให้หมุดเดินไปด้านข้างได้ ตรวจสอบการจัดเรียงการยึดทั้งหมดและสภาพของหน้าฉากยึดที่ควบคุมตำแหน่งด้านข้าง
ไม่ควรติดตั้งกระบอกสูบทดแทนเข้ากับฉากยึดที่ไม่สามารถยึดหมุดในตำแหน่งที่ออกแบบไว้ได้
ลำดับต่อไปนี้เป็นคำแนะนำในการวางแผนภาคสนาม กระบวนการล็อก การปิดกั้น และกักเก็บพลังงานของผู้สร้างเครื่องจักรมีความสำคัญเป็นอันดับแรก
แยกพลังงานไฮดรอลิก ยึดโครงสร้างยกหรือแขวนให้แน่นด้วยกลไกรองรับที่เหมาะสม และป้องกันการเคลื่อนไหวที่ไม่คาดคิด จะต้องไม่ถือว่ากระบอกไฮดรอลิกเป็นเพียงส่วนรองรับสำหรับโหลดที่ยกระหว่างการตรวจสอบ
ก่อนถอดแยกชิ้นส่วน ให้สังเกตเมื่อเกิดปัญหา:
อาการนี้จะช่วยแยกปัญหาการติดตั้งออกจากปัญหาการควบคุมไฮดรอลิกเพียงอย่างเดียว แม้ว่าจะไม่แทนที่การวัดก็ตาม
มองหารีเทนเนอร์ที่หลุดออก แถบหน้าสัมผัสขัดเงา รอยเฟรต ฝุ่นสนิม รอยเชื่อมร้าว การเคลื่อนตัวของฉากยึด และหมุดที่ไม่อยู่ตรงกลางอีกต่อไป ทำเครื่องหมายตำแหน่งสัมพัทธ์ของพิน แหวนรอง และตัวยึด หากสงสัยว่ามีการเคลื่อนไหว
อย่าใช้นิ้วตรวจสอบจุดหนีบหรือวางมือระหว่างกระบอกตากับเคลวิส
หลังจากที่ยึดเครื่องแล้ว ให้ถอดหมุดออกตามขั้นตอนของอุปกรณ์ ทำความสะอาดพิน บุชชิ่ง อายไลเนอร์ และตัวยึดด้วยวิธีที่เข้ากันได้กับวัสดุส่วนประกอบและกฎของไซต์งาน
เก็บชิ้นส่วนที่ถอดออกไว้ด้วยกันและระบุตำแหน่งเดิม หมุดที่ปลายด้านหนึ่งของกระบอกสูบไม่ควรผสมกับหมุดจากตำแหน่งอื่นก่อนที่บันทึกการตรวจสอบจะเสร็จสมบูรณ์

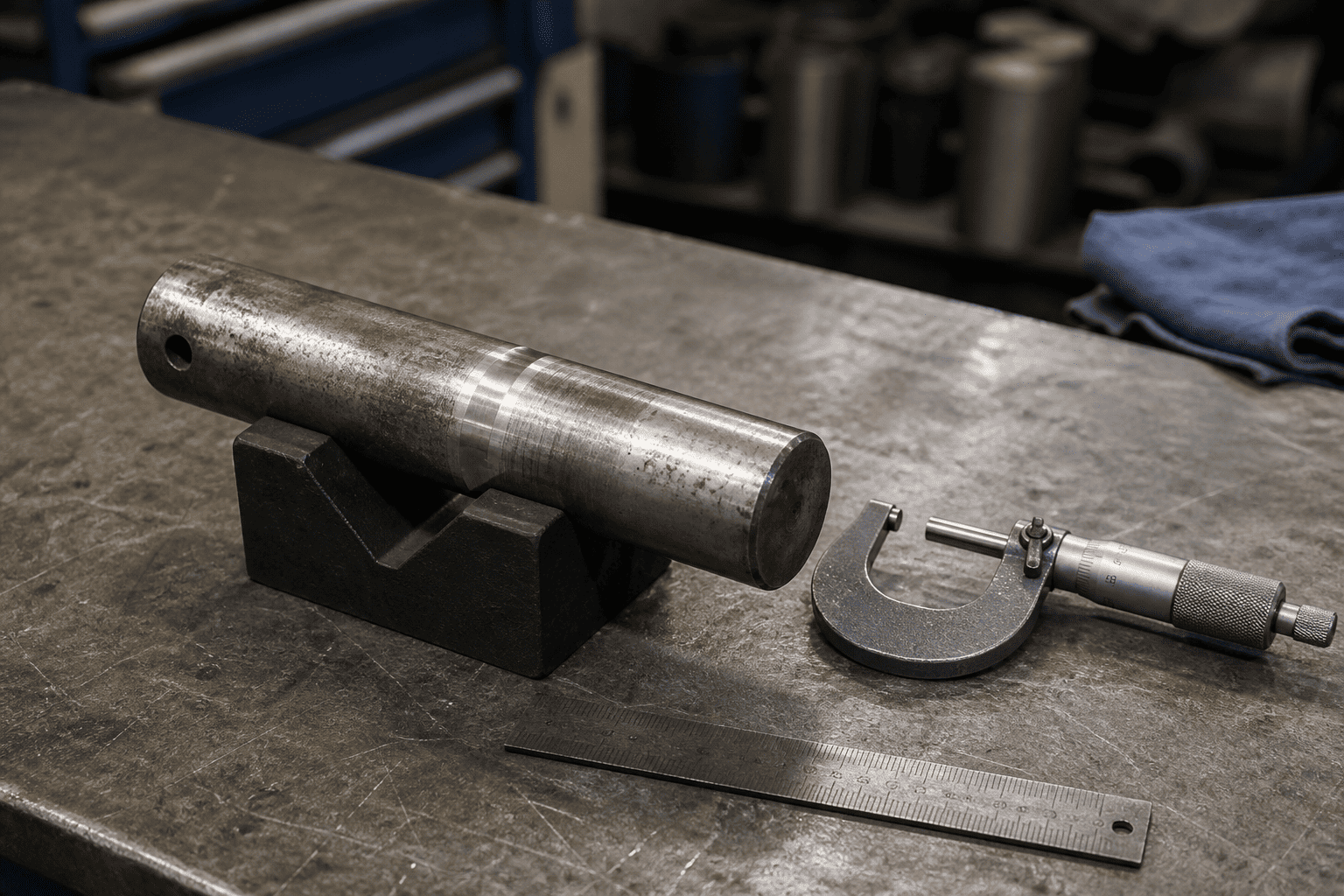

บันทึกเส้นผ่านศูนย์กลางพินที่ระบุ เส้นผ่านศูนย์กลางพินจริงที่จุดต่างๆ เส้นผ่านศูนย์กลางภายในของบุชชิ่ง เส้นผ่านศูนย์กลางภายนอกของบุชชิ่งตามที่เกี่ยวข้อง และสภาพของรูกระบอกสูบและรูเคลวิส
ตรวจสอบด้วย:
อย่าสร้างขีดจำกัดการสึกหรอแบบสากล ใช้แบบร่างอุปกรณ์ ข้อมูลจำเพาะของผู้ผลิตกระบอกสูบ หรือมาตรฐานการซ่อมที่ได้รับอนุมัติสำหรับการตัดสินใจยอมรับ/ปฏิเสธขั้นสุดท้าย
ตรวจสอบรูปทรงของเครื่องจักรอีกครั้งที่ตำแหน่งหดกลับและขยาย หรือที่ตำแหน่งสิ้นสุดจริงที่อนุญาตโดยขั้นตอนการบำรุงรักษาอย่างปลอดภัย ไม่ควรบังคับกระบอกสูบให้อยู่ในตำแหน่งโดยการดึง งัด หรือดันกระบอกสูบ

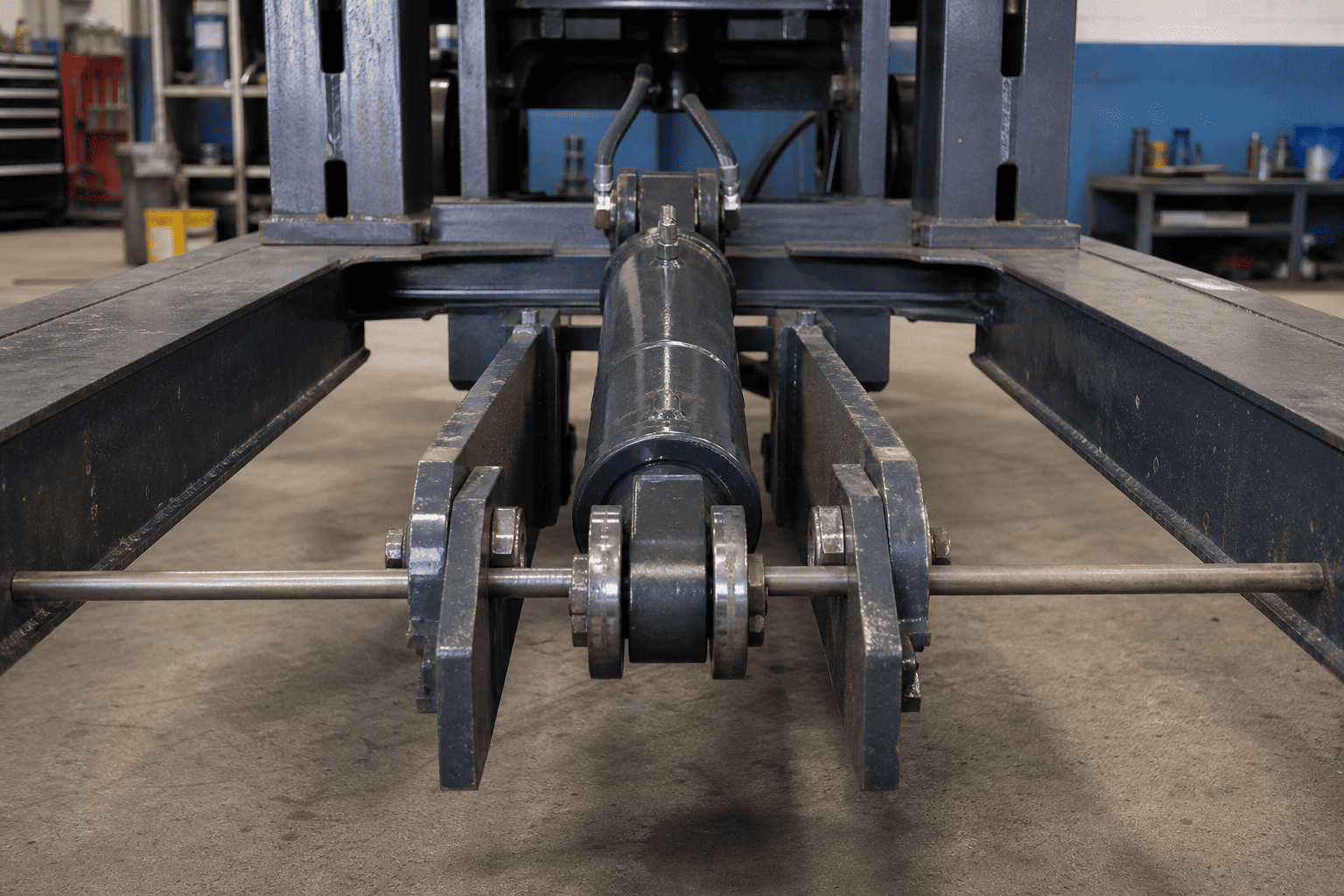

ยืนยันว่าเส้นกึ่งกลางของหมุดยึดสองตัวยังคงขนานกัน โดยที่การออกแบบการติดตั้งจำเป็นต้องมีการหมุนแบบขนาน ตรวจสอบการสัมผัสกับฉากยึด การ์ด ท่อ ส่วนประกอบเฟรม และชิ้นส่วนที่เคลื่อนไหวอื่นๆ
| # | การสังเกต | สาเหตุ/ข้อบ่งชี้ที่น่าจะเป็นไปได้ |
|---|---|---|
| 1 | หมุดมีแถบขัดด้านหนึ่ง | หน้าสัมผัสไม่สม่ำเสมอ การเปลี่ยนตำแหน่ง หรือการเคลื่อนที่ของวงเล็บ |
| 2 | พินมีขนาดเล็กลงที่โซนการทำงาน | การสึกหรอของพิน การยึดหรือการเคลื่อนไหวที่ไม่เพียงพอภายใต้น้ำหนักบรรทุก |
| 3 | บุชชิ่งหมุนอยู่ในตัวเครื่อง | ขนาดพอดี ตัวเรือนเสียหาย หรือการติดตั้งไม่ถูกต้อง |
| 4 | รูปิ๊นเป็นรูปวงรีหรือเรียว | ดำเนินการต่อไปโดยมีการกวาดล้างหรือหมุดหลวม |
| 5 | มีฝุ่นสนิมหรือเศษโลหะละเอียดอยู่ | การทำให้เป็นรอย การกัดกร่อน การป้องกันไม่เพียงพอ หรือการเคลื่อนไหวที่สัมพันธ์กัน |
| 6 | รีเทนเนอร์งอหรือคลายซ้ำๆ | การเดินแบบเข็ม การเคลื่อนตัวของวงเล็บ หรือการจัดการการยึดที่ไม่ถูกต้อง |
| 7 | แกนนำหรือต่อมมีการสึกหรอด้านเดียว | ตรวจสอบการจัดตำแหน่งเครื่องและรูปทรงการติดตั้งก่อนเปลี่ยนซีล |
| 8 | การสึกหรอปรากฏบริเวณปลายเส้นขีดด้านเดียวเท่านั้น | รูปทรงของตำแหน่งสิ้นสุด การรบกวน หรือการเปลี่ยนเส้นทางโหลด |
การสังเกตเหล่านี้เป็นจุดเริ่มต้นสำหรับการตรวจสอบ ไม่ใช่การวินิจฉัยอัตโนมัติ หมุดที่ชำรุดอาจเป็นผลมาจากปัญหาการจัดตำแหน่งที่ใหญ่กว่ามากกว่าสาเหตุเดิม
การซ่อมแซมเฉพาะหมุดอาจเหมาะสมเมื่อหมุดชำรุด แต่บุชชิ่ง ตา เคลวิส ฉากยึด และระบบยึดยังคงอยู่ภายในขีดจำกัดขนาดที่ได้รับอนุมัติ หมุดใหม่จะต้องตรงกับเส้นผ่านศูนย์กลาง ความยาว วัสดุ และการจัดเรียงที่ถูกต้อง
การเปลี่ยนบุชชิ่งต้องใช้ความพอดี การวางแนว และวิธีการติดตั้งที่ถูกต้อง ตรวจสอบว่าบุชชิ่งทดแทนได้รับการหล่อลื่น ใช้งานแบบแห้ง หรือออกแบบมาสำหรับสภาพพื้นผิวเฉพาะหรือไม่ การกดบุชชิ่งเข้าไปในตัวเรือนที่เสียหายหรืออยู่ในแนวที่ไม่ตรงอาจทำให้เกิดปัญหาเดิมได้
ตาทรงกระบอกหรือรูเคลวิสอาจต้องอาศัยวิธีการซ่อมแซมที่ได้รับอนุมัติ เช่น การตัดเฉือน ปลอกซ่อม หรือการเปลี่ยนส่วนประกอบที่ได้รับผลกระทบ ห้ามเชื่อม เจาะ หรือดัดแปลงคุณลักษณะการติดตั้งรับน้ำหนักโดยไม่ได้รับการอนุมัติทางวิศวกรรมและต้องมีขั้นตอนการซ่อมแซมที่จัดทำเป็นเอกสาร
หากตากระบอกสูบ เคลวิส รองแหนบ หรือบล็อกยึดแตก เสียรูปอย่างถาวร หรืออยู่นอกขีดจำกัดขนาดที่อนุมัติ อาจจำเป็นต้องเปลี่ยนกระบอกสูบใหม่หรือซ่อมแซมทางวิศวกรรม การเปลี่ยนจะต้องสอดคล้องกับรูปทรงของเครื่องจักร ไม่ใช่เลือกเฉพาะเจาะหรือระยะชักเท่านั้น
การสอบถามเกี่ยวกับการสึกหรอจากการติดตั้งจะตรวจสอบได้ง่ายกว่ามากเมื่อมีข้อมูลการติดตั้งจริง ส่ง:
สำหรับกระบอกสูบแบบพินต่อพิน ขนาดศูนย์กลางพินแบบปิดและขยายมีความสำคัญเป็นพิเศษ การเปลี่ยนทดแทนที่ตรงกับการเชื่อมต่อไฮดรอลิกแต่เปลี่ยนรูปทรงการติดตั้งอาจสร้างปัญหาการรบกวนหรือการจัดแนวใหม่ได้
ก่อนให้เครื่องกลับสู่การทำงานตามปกติ:
1. ยืนยันว่าพินและบุชชิ่งเป็นส่วนที่ระบุสำหรับการติดตั้ง
2. ตรวจสอบว่าพินเข้าที่และยึดไว้อย่างถูกต้อง
3. ตรวจสอบว่ากระบอกสูบหมุนโดยไม่มีการผูกที่ปลายทั้งสองข้าง
4. ยืนยันว่าแกนและชิ้นส่วนเครื่องจักรยังคงอยู่ในแนวเดียวกันตามจังหวะที่อนุญาต
5. ตรวจสอบเส้นทางท่อและระยะห่างของพอร์ตระหว่างการเคลื่อนย้าย
6. ควบคุมเครื่องจักรด้วยความเสี่ยงต่ำและความเร็วต่ำตามขั้นตอนของอุปกรณ์
7. หยุดหากกระบอกสูบติด ตัวยึดเลื่อน หมุดเดิน หรือก้านสัมผัสกับชิ้นส่วนใกล้เคียง
8. บันทึกการวัดขั้นสุดท้ายและซ่อมแซมชิ้นส่วนเพื่อการบำรุงรักษาในอนาคต
คำแนะนำด้านความปลอดภัยของ Parker ยังเน้นย้ำว่าการจัดตำแหน่งที่ไม่เหมาะสมอาจส่งผลให้ต่อมก้านและการสึกหรอของกระบอกสูบมากเกินไป นี่คือเหตุผลว่าทำไมการตรวจสอบการติดตั้งจึงควรเสร็จสิ้นหลังการซ่อมแซม ไม่เพียงแต่ก่อนที่จะถอดชิ้นส่วนเก่าออกเท่านั้น
การตรวจสอบการติดตั้งแบบควบคุมสามารถช่วยป้องกันความล้มเหลวซ้ำซ้อนที่มีราคาแพงหลายประการ:
วัตถุประสงค์ไม่ใช่เพื่อเปลี่ยนชิ้นส่วนที่สึกหรอทุกชิ้นโดยอัตโนมัติ เป็นการระบุเส้นทางโหลดจริงและคืนค่ารูปทรงการติดตั้งที่กระบอกสูบได้รับการออกแบบให้ปฏิบัติตาม
HCIC สามารถตรวจสอบข้อกำหนดการเปลี่ยนและกำหนดกระบอกไฮดรอลิกแบบกำหนดเองได้จากข้อมูลการติดตั้งจริง: ขนาดการติดตั้ง การจัดเรียงพิน ข้อมูลระยะชัก รูเจาะและก้าน การกำหนดค่าพอร์ต การใช้งาน และแบบร่างที่มีอยู่ สำหรับจุดยึดที่สึกหรอ ให้รวมรูปถ่ายและขนาดของฉากยึดด้านข้างเครื่องจักร เพื่อให้การตรวจสอบใบเสนอราคาครอบคลุมถึงการประกอบและการเชื่อมต่อไฮดรอลิก
กระบอกไฮดรอลิกการสึกหรอของหมุดยึดและบุชชิ่งเป็นปัญหาการติดตั้งเชิงกลที่อาจกลายเป็นปัญหาความน่าเชื่อถือของระบบไฮดรอลิกได้ ตรวจสอบพิน บุชชิ่ง อายไลเนอร์ เคลวิส อุปกรณ์ยึด และอาร์คทำงานทั้งหมดพร้อมกัน บันทึกการวัดก่อนสั่งซื้อชิ้นส่วน และอย่าใช้กระบอกสูบใหม่เพื่อชดเชยโครงสร้างเครื่องจักรที่เสียหายหรือไม่ตรงแนว
หากคุณต้องการเปลี่ยนจาก OEM หรือกระบอกไฮดรอลิกแบบพินต่อพินแบบกำหนดเอง ให้ส่งขนาดกระบอกสูบเก่าของ HCIC ระยะห่างของพินเซ็นเตอร์แบบปิดและขยาย การวัดพินและเคลวิส ข้อมูลพอร์ต ภาพถ่าย และรายละเอียดการใช้งาน แพคเกจข้อมูลที่สมบูรณ์ช่วยให้ทีมวิศวกรมีพื้นฐานที่ดีขึ้นในการยืนยันการประกอบก่อนการผลิต
