เมื่อช่างเทคนิคภาคสนามสงสัยว่าซีลลูกสูบภายในทำงานล้มเหลว การทดสอบมาตรฐานของร้านค้าคือลดระดับกระบอกสูบลงที่เต็มจังหวะ เพิ่มแรงดันให้กับพอร์ต และตรวจสอบพอร์ตฝั่งตรงข้ามว่ามีน้ำมันรั่วไหลหรือไม่ ในกระบอกสูบแบบบอลลูน การทดสอบนี้ให้ผลลัพธ์ที่เป็นลบลวงอย่างสม่ำเสมอ:
| ตำแหน่ง | ระยะทาง | การวัดการเจาะ | บันทึก |
|---|---|---|---|
| ฝาครอบฐาน | 0 มม | 100.02 มม | ข้อมูลจำเพาะที่กำหนด |
| จังหวะกลาง | 500 มม | 100.48 มม | +0.46 มม. โซนบวม |
| ต่อมหัว | 1,000 มม | 100.03 มม | ข้อมูลจำเพาะที่กำหนด |
เพราะว่ากระบอกไฮดรอลิกลำกล้องถูกค้ำยันด้วยโครงสร้างที่ปลายทั้งสองข้างด้วยการตีฐานเหล็กหนักและต่อมหัวแบบเกลียว ห่วงถาวรที่ให้ความเข้มข้นเกือบจะเฉพาะในส่วนตรงกลางของลำกล้องที่ไม่ได้รับการสนับสนุน
1. เดือยกระแทกแรงเฉื่อย:ถังขุดกระแทกหินแกรนิตด้วยความเร็วเต็มที่ทำให้เกิดแรงดันลดความเร็วทันทีที่พุ่งเกินขีดจำกัดรอยแตกของวาล์วระบายหลักของระบบ ก่อนที่ก้านวาล์วจะสามารถเปิดออกได้
2. คลื่นกระแทกการบีบอัด:ในเครื่องอัดไฮดรอลิกและกระบอกสูบอัดแน่นที่มีน้ำหนักสูงและการเปลี่ยนวาล์วอย่างรวดเร็วจะปล่อยคลื่นการบีบอัดของไหลเสียงที่กระทบ ID ท่อภายใน
3. โลหะวิทยาท่อต่ำกว่ามาตรฐาน:การใช้ท่อเหล็กคาร์บอนดึงเย็นมาตรฐานเชิงพาณิชย์ที่มีกำลังรับผลผลิตต่ำ (ต่ำกว่า 350 MPa) แทนเหล็กกล้าโลหะผสมแรงดึงสูง (ผลผลิตมากกว่า 520 MPa)
4. ค่าเผื่อการขัดท่อมากเกินไป: การขัดท่อกระบอกสูบที่สึกหรอมากเกินไปเพื่อขจัดเครื่องหมายคะแนนลึกจะช่วยลดความหนาของผนังท่อที่เหลืออยู่ให้ต่ำกว่าขอบเขตความปลอดภัยทางวิศวกรรมขั้นต่ำ

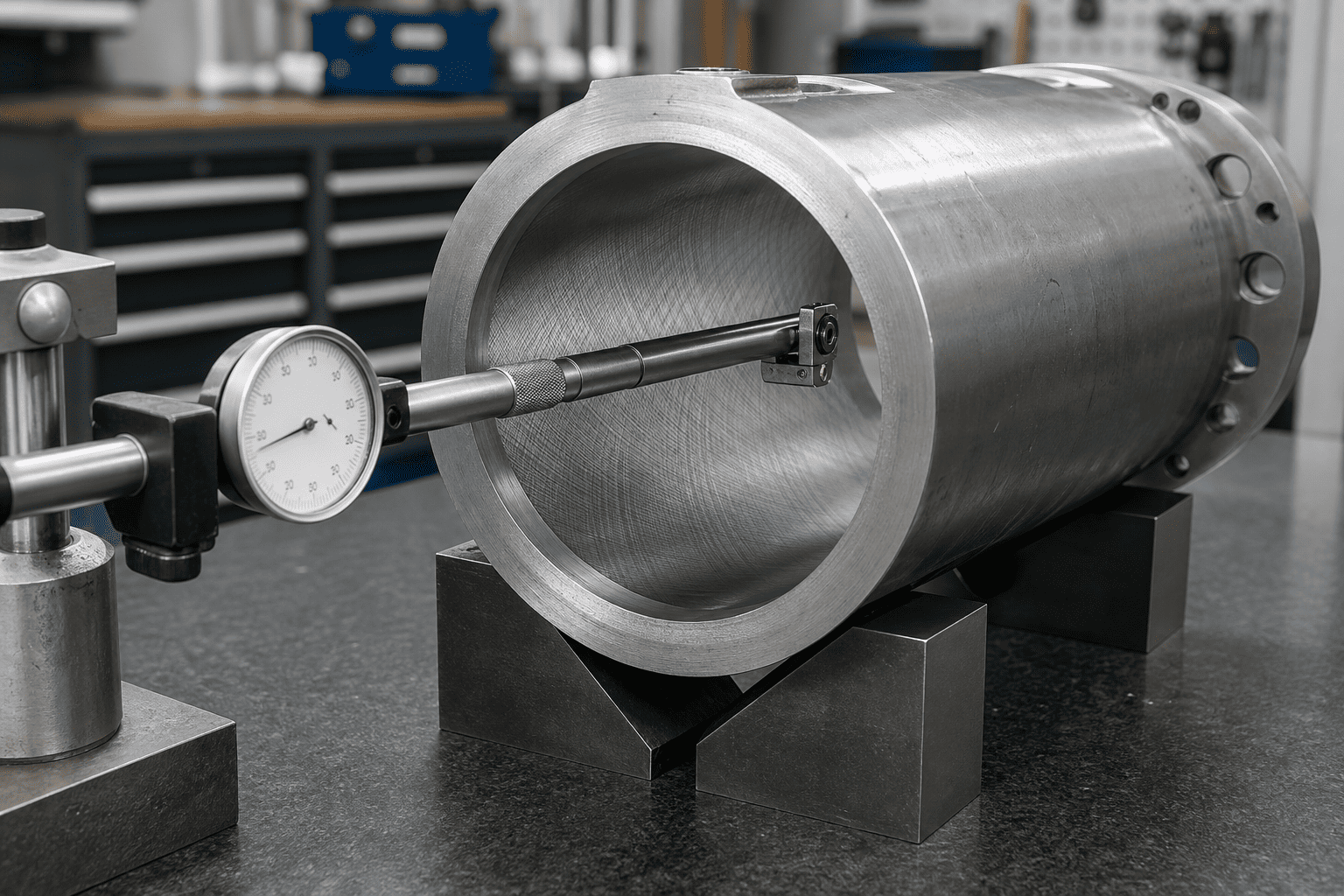

เพื่อวินิจฉัยภาวะบอลลูนขึ้นจากถังในระหว่างการรื้อถอนในโรงงาน ช่างจะต้องแมปรูปทรงของรูภายในตลอดช่วงจังหวะต่างๆ แทนที่จะวัดเฉพาะปลายท่อที่เข้าถึงได้ง่าย:
| ตำแหน่ง | ระยะทาง | การวัดการเจาะ | บันทึก |
|---|---|---|---|
| ฝาครอบฐาน | 0 มม | 100.02 มม | ข้อมูลจำเพาะที่กำหนด |
| จังหวะกลาง | 500 มม | 100.48 มม | +0.46 มม. โซนบวม |
| ต่อมหัว | 1,000 มม | 100.03 มม | ข้อมูลจำเพาะที่กำหนด |

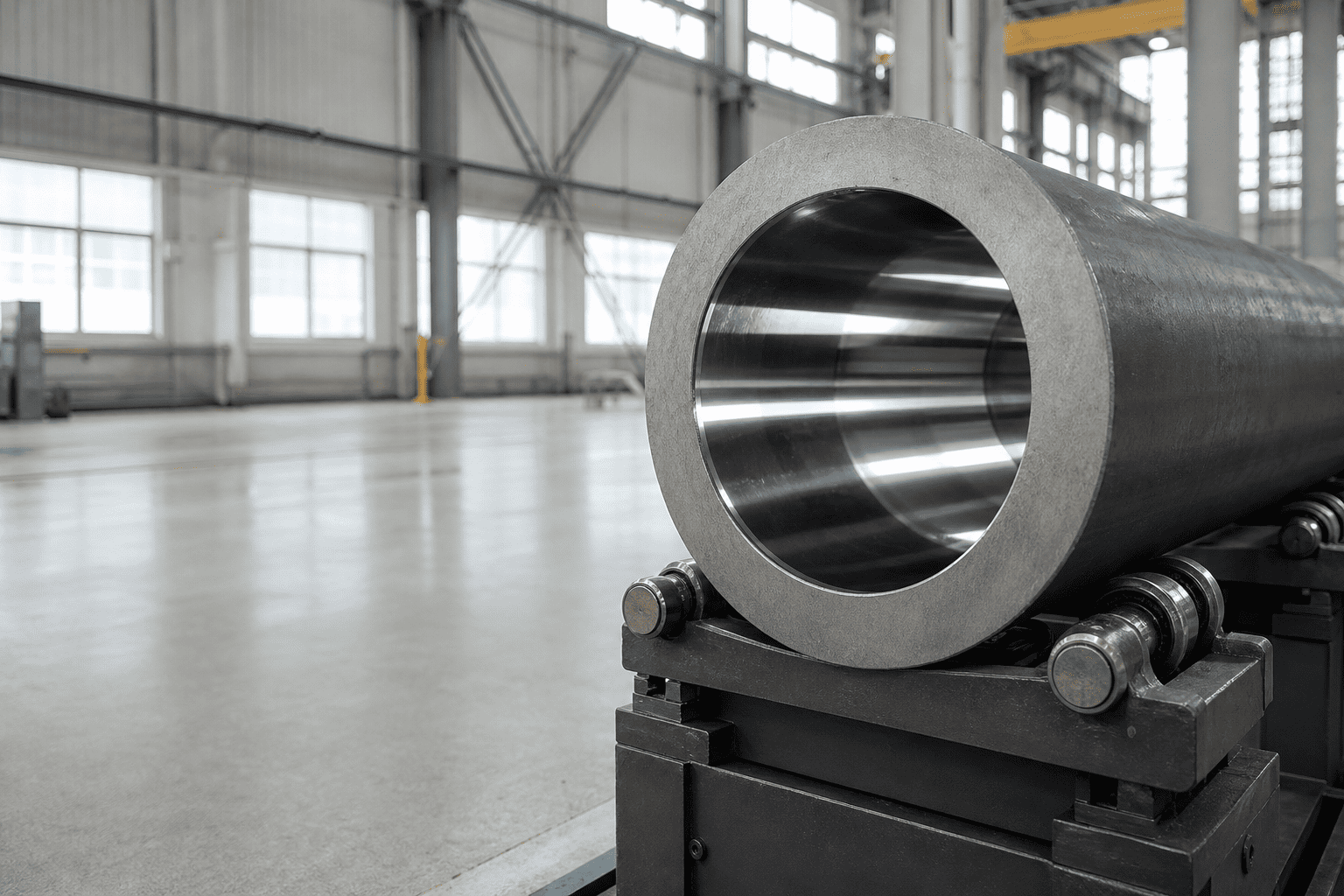

การป้องกันการพองตัวของถังในวงจรไฮดรอลิกที่มีแรงกระแทกสูงจำเป็นต้องอัปเกรดจากท่อคาร์บอน DOM มาตรฐานเป็นเหล็กกล้าโลหะผสมไร้ตะเข็บที่มีความแข็งแรงสูง:
| เกรดท่อ | การจำแนกประเภทวัสดุ | ความแข็งแรงของผลผลิตขั้นต่ำ | ความต้านทานต่อ Spikes Peak Shock |
|---|---|---|---|
| เอไอเอส 1020 / 1026 | คาร์บอนดึงเย็นมาตรฐาน | 290 – 340 เมกะปาสคาล | แย่ (มีแนวโน้มที่จะบอลลูนภายใต้เดือย 4,000 psi) |
| St52-3 / E355 | เหล็กโครงสร้างไมโครอัลลอยด์ | 450 – 520 เมกะปาสคาล | ปานกลาง (เกณฑ์มาตรฐานอุตสาหกรรมมือถือมาตรฐาน) |
| 27SiMn / 30CrMo | เหล็กโลหะผสมดับและนิรภัย | 620 – 780 เมกะปาสคาล | เหนือกว่า (ต้านทานแรงกระแทกการขุดแบบไดนามิก 8,000+ psi) |
| 4140 โครเมียม-โมลี่ | เหล็กโลหะผสมความแข็งสูง | 850 – 950 เมกะปาสคาล | Extreme Duty (อุปกรณ์ประกอบการรื้อถอน & เครื่องอัดโลหะ) |

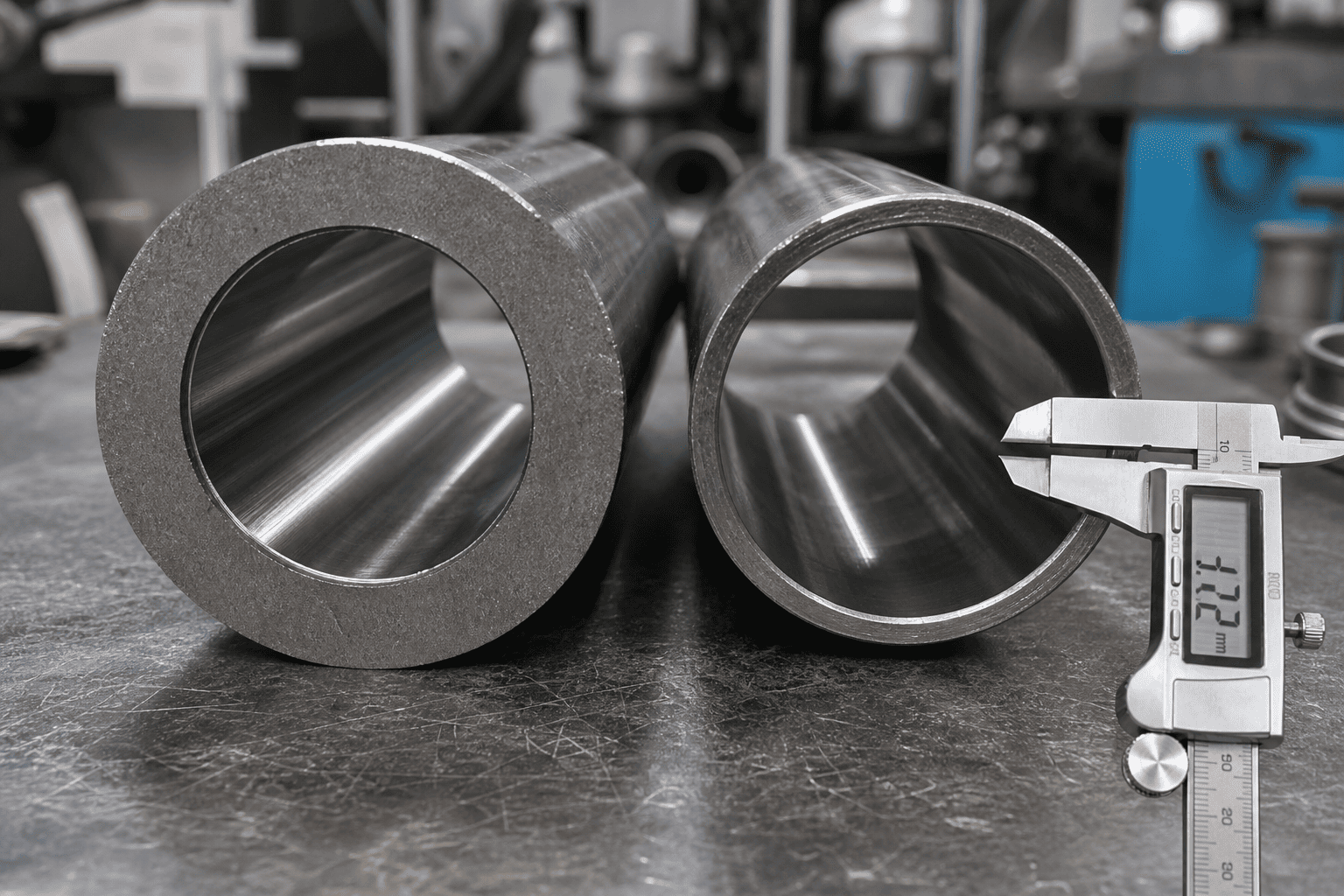

นอกเหนือจากการเลือกโลหะผสมที่ให้ผลตอบแทนสูงแล้ว แนวปฏิบัติด้านวิศวกรรมสำหรับงานหนักยังกำหนดให้ต้องระบุอัตราส่วนของผนังหนักโดยที่เส้นผ่านศูนย์กลางภายนอกของท่อมีค่าอย่างน้อย 1.25 ถึง 1.35 เท่าของเส้นผ่านศูนย์กลางรูที่ระบุในอุปกรณ์เคลื่อนที่ที่รับแรงกระแทกสูง
