เมื่อมีการบรรทุกบูมหรือบุ้งกี๋กระบอกไฮดรอลิกลดลงโดยไม่มีอินพุตจากผู้ปฏิบัติงาน การทำงานผิดปกติเกิดขึ้นจากกลไกไฮดรอลิกที่แตกต่างกันสี่แบบ:
| กลไกความล้มเหลว | สาเหตุที่แท้จริงทางกายภาพ | อาการทางเสียง/ภาพ |
|---|---|---|
| บายพาสซีลลูกสูบ (การรั่วไหลภายใน) | U-cup อัดขึ้นรูปหรือวงแหวนสึกหรอที่มีรอยเปื้อน มีน้ำมันรั่วจากปลายหมวกถึงปลายก้าน | จุดร้อนของกระบอกสูบ; การดริฟท์จะหยุดลงเมื่อมีการรองรับคันเบ็ดทางกลไก |
| วาล์วถ่วงดุลที่นั่งร้องไห้ | การปนเปื้อนใต้เบาะนั่งแบบก้านโยก ปลายท่อมีรอย หรือสปริงที่ล้า | น้ำมันไหลผ่านพอร์ตวาล์ว ดริฟท์อย่างต่อเนื่องโดยไม่คำนึงถึงสภาพซีล |
| ทิศทางการรั่วไหลของสปูลวาล์ว | ระยะห่างจากแกนม้วนสายมากเกินไปในระบบเปิดตรงกลาง | จะเกิดขึ้นเฉพาะในกรณีที่ไม่มีการติดตั้งวาล์วล็อคในวงจรบูม |
| การหดตัวของน้ำมันความร้อน | น้ำมันร้อน (65°C) เย็นลงถึงอุณหภูมิแวดล้อม (15°C) จะทำให้ปริมาตรของเหลวลดลง 3% ถึง 4% | ลดลงเริ่มต้น 10-20 มม. ในชั่วโมงแรก จากนั้นจึงทรงตัวอย่างสมบูรณ์โดยไม่มีการสูญเสียแรงดันเป็นศูนย์ |

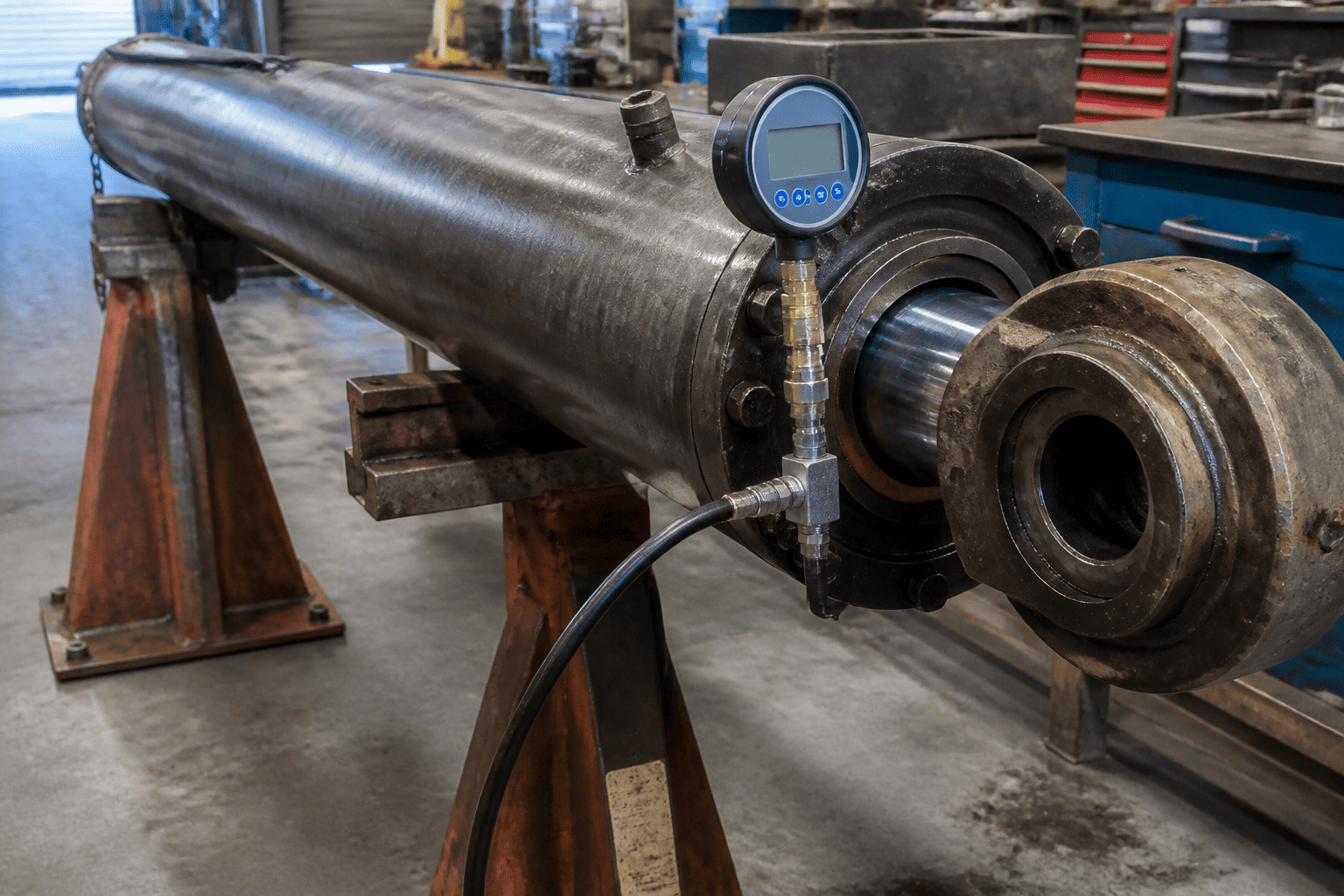

ห้ามถอดกกระบอกบูมหนักจากเครื่องจักรก่อนที่จะเสร็จสิ้นการทดสอบการแยกขั้นสุดท้ายนี้:
1. ยกบูมขึ้นเป็น 45 องศาโดยรับน้ำหนักสูงสุด: นำน้ำมันไฮดรอลิกขึ้นสู่อุณหภูมิการทำงานปกติ (ประมาณ 50°C ถึง 55°C)
2. ล็อคและรองรับบูมด้วยกลไก: ติดตั้งเสาบูมหรือสลิงเครนที่ได้รับการรับรองทางวิศวกรรมเพื่อความปลอดภัยสูงสุด
3. แยกเส้นส่งกลับที่ปลายก้าน: ถอดท่อไฮดรอลิกที่เชื่อมต่อกับปลายก้าน (ด้านวงแหวน) ของกระบอกสูบออก และปิดท่อ เปิดช่องปลายก้านกระบอกสูบทิ้งไว้เหนือภาชนะตวงที่สะอาด
4. ถอดส่วนรองรับทางกลออก: ปล่อยให้แรงโน้มถ่วงทั้งหมดแขวนอยู่บนคอลัมน์น้ำมันที่ปลายฝากระบอกสูบ
5. สังเกตการปล่อยพอร์ต Rod-End:

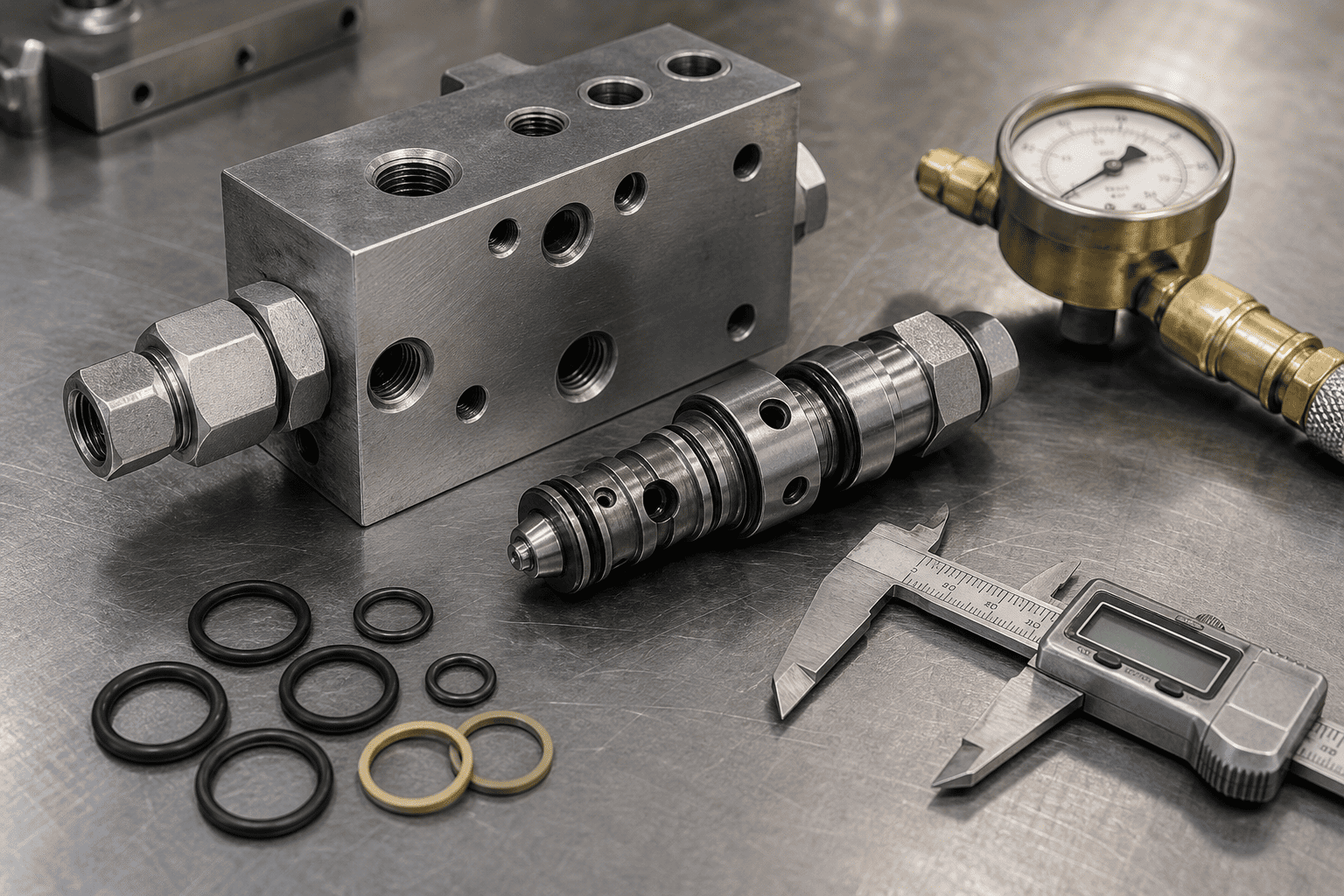

วาล์วถ่วงดุล (วาล์วโอเวอร์เซ็นเตอร์) ทำหน้าที่สำคัญสองประการ: จะดักจับน้ำมันเพื่อป้องกันโหลดตกหากท่อแตก และจะวัดการไหลกลับ ดังนั้นโหลดแรงโน้มถ่วงที่เกินมาจะไม่สามารถวิ่งเร็วกว่าปั๊มไฮดรอลิกได้
เมื่อผู้ปฏิบัติงานลดบูมหนักลง และเครื่องเริ่มกระแทกและสั่นอย่างรุนแรง วาล์วถ่วงดุลจะติดอยู่กับความไม่มั่นคงของแรงดันนำร่อง (การล่าสัตว์):
| ขั้นตอน | คำอธิบายกระบวนการ |
|---|---|
| 1 | ผู้ปฏิบัติงานส่งคำสั่งต่ำลง → แรงดันไพล็อตจะเปิดวาล์วถ่วงดุล |
| 2 | วาล์วเปิด → น้ำมันไหลออกจากปลายฝาสูบ → บูมเร่งความเร็วลง |
| 3 | บูมตกลงเร็วกว่าที่ปั๊มสามารถจ่ายน้ำมันได้ → แรงดันไพล็อตลดลงเหลือศูนย์ |
| 4 | การสูญเสียแรงดันของนักบิน → วาล์วปิดอย่างกะทันหัน → คลื่นกระแทกไฮดรอลิก บูมสั่น |
ข้อผิดพลาดทางวิศวกรรมหลักที่ก่อให้เกิดการถ่วงดุลคือการเลือกอัตราส่วนนักบินที่ก้าวร้าวมากเกินไปสำหรับบูมเชิงโครงสร้างที่ยืดหยุ่น:
1. ล้างช่องถ่วงถ่วงก่อนทำแรงบิด:แม้แต่เศษเหล็กขนาด 20 ไมครอนที่ติดอยู่ระหว่างจมูกก้านและท่อร่วมยังจะทำให้บูมดริฟท์ 50 มม. ต่อชั่วโมง ล้างการเจาะท่อร่วมตามมาตรฐานความสะอาด ISO 16/14/11 เสมอ
2. ระบุวงแหวนสำรอง Viton/HNBR สำหรับการยึดแรงดันสูง:ตรวจสอบให้แน่ใจว่าแพ็คเกจซีลลูกสูบใช้วงแหวนสำรองเทอร์โมพลาสติกป้องกันการอัดขึ้นรูป ซึ่งสามารถทนต่อแรงยึดคงที่ต่อเนื่องที่ 4,000+ psi โดยไม่มีการคืบคลานขนาดเล็ก
3. แยกความแตกต่างระหว่างการหดตัวเนื่องจากความร้อนจากการรั่วไหลจริง:เมื่อทดสอบเครื่องจักรที่เพิ่งจอดใหม่ ให้เผื่อเวลาไว้สามสิบนาทีเพื่อรักษาเสถียรภาพอุณหภูมิน้ำมันก่อนที่จะบันทึกเกณฑ์มาตรฐานการดริฟท์
4. ติดตั้งท่อร่วมถ่วงดุลแบบหน้าแปลนตรง:หลีกเลี่ยงวาล์วที่ติดตั้งสายระยะไกล การขันบล็อกวาล์วเข้ากับพอร์ตหน้าแปลนโบลต์ SAE 4 บนกระบอกกระบอกสูบโดยตรง ช่วยให้มั่นใจได้ถึงการตอบสนองของนักบินที่เข้มงวด และไม่มีความเสี่ยงต่อการแตกของท่อภายนอก
