HCIC ได้เผยแพร่แหล่งข้อมูลเฉพาะสำหรับHCIC-310 รอกไฟฟ้าอเมริกันโดยวางข้อมูลการติดตั้งตามหน่วยนิ้วของรุ่นและการตรวจสอบการใช้งานไว้ที่ศูนย์กลางของการสนทนาของผู้ซื้อ
ทรัพยากรนี้มุ่งเป้าไปที่ผู้สร้างรถยนต์เชิงพาณิชย์ ผู้ผลิตตัวถัง ทีมงานบำรุงรักษายานพาหนะ และผู้จัดจำหน่ายในอเมริกาเหนือที่ต้องการตรวจสอบรอกกับแชสซีจริง ประโยชน์ที่เป็นประโยชน์ของมันไม่ได้รับประกันว่ารอกหนึ่งตัวจะเหมาะกับรถทุกคัน ช่วยให้ผู้ซื้อมีจุดเริ่มต้นที่กำหนดไว้: ตรวจสอบขนาดที่เผยแพร่ เปรียบเทียบกับแชสซี และระบุการเปลี่ยนแปลงที่จำเป็นสำหรับการติดตั้งที่ไม่ได้มาตรฐาน
นี่คือการอัปเดตทรัพยากรผลิตภัณฑ์สาธารณะ ไม่ใช่การประกาศคำสั่งซื้อของลูกค้าที่ระบุชื่อ สัญญายานพาหนะ ผลการส่งมอบ หรือการอนุมัติอุปกรณ์สากล ความเหมาะสมขั้นสุดท้ายยังคงขึ้นอยู่กับโครงรถ น้ำหนักบรรทุก รูปทรงตัวถัง วงจรไฮดรอลิก และแบบการติดตั้ง
ผู้ซื้อรถยนต์เชิงพาณิชย์อาจเริ่มต้นด้วยการร้องขอ "รอกไฟฟ้าอเมริกัน" คำอธิบายนั้นไม่เพียงพอที่จะนำออกใช้ใบสั่งซื้อ รอกจะต้องเชื่อมต่อกับเฟรมเฉพาะ ทำงานผ่านเส้นทางการยกที่กำหนด และควบคุมด้วยระบบควบคุมไฮดรอลิกของยานพาหนะ
ปัญหาเดียวกันนี้ปรากฏในงานทดแทน รอกที่ดูคล้ายกับยูนิตเก่ายังคงสามารถสร้างปัญหาได้ หากขนาดฐาน รูปแบบรูยึด การเคลื่อนที่ของแขน หรือส่วนต่อประสานไฮดรอลิกแตกต่างกัน การเปรียบเทียบที่ถูกต้องคือระหว่างข้อมูลรอกที่เผยแพร่กับอินเทอร์เฟซแชสซีจริง
นั่นคือเหตุผลที่ทรัพยากร HCIC-310 นำเสนอขนาดเป็นนิ้วและหารือเกี่ยวกับการปรับแขนยก ขนาดฐาน และตำแหน่งรูยึดสำหรับโครงร่างแชสซีที่ไม่ปกติ ข้อมูลที่เผยแพร่ช่วยให้ทีม OEM มีบางสิ่งที่เป็นรูปธรรมในการตรวจสอบก่อนขอใบเสนอราคา
หน้า HCIC ระบุรุ่นดังกล่าวว่าเป็นรอกไฟฟ้าของอเมริกาสำหรับการใช้งานต่างๆ เช่น รถดัมพ์ รถบรรทุกขยะ และรถเพื่อการพาณิชย์ดัดแปลง โดยเผยแพร่มิติข้อมูลอ้างอิงต่อไปนี้:
- ความยาวคานขวางด้านบน:24.00 น
- ความยาวแขนยกหลัก:26.63 นิ้ว
- ความยาวหดแขนยกหลัก:19.63 นิ้ว
- ความยาวฐาน:28.50 นิ้ว
- ความกว้างฐานด้านหน้า:14.25 นิ้ว
- ความกว้างฐานด้านหลัง:5.00 น
- ความหนาของการติดตั้งด้านหน้า:4.00 น
ตัวเลขเหล่านี้ควรถือเป็นข้อมูลอ้างอิงที่เผยแพร่สำหรับการทบทวน HCIC-310 ไม่ใช่เพื่อใช้แทนแบบร่างการติดตั้งในปัจจุบัน ผู้ซื้อควรยืนยันว่าขนาดเข้ากันได้กับแชสซี ตัวถัง การจัดบานพับ ระยะห่างด้านความปลอดภัย และการเชื่อมต่อไฮดรอลิกบนยานพาหนะเป้าหมายหรือไม่
ทรัพยากรยังระบุด้วยว่าแบบจำลองสามารถปรับได้สำหรับโครงสร้างเฟรมพิเศษ ทิศทางที่แสดงไว้นั้นใช้ได้จริง: สามารถตรวจสอบระยะชักของแขนยก ขนาดฐาน และตำแหน่งรูยึดได้โดยเทียบกับข้อกำหนดของแชสซีจริง การเปลี่ยนแปลงใด ๆ ควรได้รับการยืนยันในรูปวาดที่ได้รับอนุมัติก่อนการผลิต
รถเพื่อการพาณิชย์ในอเมริกาเหนือหลายคันได้รับการออกแบบและบำรุงรักษาตามขนาดหน่วยเป็นนิ้ว การแสดงขนาดเริ่มต้นเป็นนิ้วจะช่วยลดขั้นตอนการแปลงที่หลีกเลี่ยงได้ในระหว่างการเปรียบเทียบแชสซีครั้งแรก
ซึ่งไม่ได้ขจัดความจำเป็นในการทบทวนทางวิศวกรรม มันทำให้การสนทนาครั้งแรกเจาะจงมากขึ้น ผู้ซื้อสามารถส่งขนาดแชสซี ทำเครื่องหมายจุดยึด และขอให้ซัพพลายเออร์ตรวจสอบอินเทอร์เฟซเทียบกับข้อมูลอ้างอิง HCIC-310
รถดัมพ์ รถขนขยะ และตัวถังดัดแปลงอาจมีความกว้างของเฟรม ระยะห่างจากตัวถัง ทางเดินยก และระบบควบคุมไฮดรอลิกที่แตกต่างกัน รอกที่เลือกสำหรับรูปแบบหนึ่งไม่ควรถูกโอนไปยังยานพาหนะอื่นโดยยึดตามชื่อเพียงอย่างเดียว
การสอบถามควรระบุฟังก์ชันของยานพาหนะ ประเภทของตัวถัง ขอบเขตการติดตั้งที่มีอยู่ ข้อกำหนดในการยก และการเชื่อมต่อไฮดรอลิก หากไม่มีภาพวาด ภาพถ่ายที่ชัดเจนพร้อมจุดอ้างอิงที่วัดได้ยังสามารถปรับปรุงการตรวจสอบทางเทคนิคครั้งแรกได้
ทรัพยากร HCIC อธิบายการปรับเปลี่ยนสำหรับสภาพแชสซีที่ไม่ปกติ รวมถึงตำแหน่งรูยึดและขนาดฐาน สำหรับผู้ซื้อ OEM จุดควบคุมที่สำคัญคือการแก้ไขเอกสาร: ขนาดสุดท้าย วัสดุ การเชื่อมต่อ และข้อกำหนดในการตรวจสอบ ควรบันทึกไว้ในใบเสนอราคาหรือแบบร่างที่ได้รับอนุมัติ
การเปลี่ยนคำพูดระหว่างการประกอบไม่ใช่ข้อกำหนดการผลิตที่เชื่อถือได้ ทีมวิศวกร ทีมจัดซื้อ และโรงงาน ควรทำงานจากข้อมูลที่ได้รับอนุมัติชุดเดียวกัน
แพ็คเกจการสอบถามที่เป็นประโยชน์ควรประกอบด้วย:
1. ยี่ห้อ รุ่น ปี และประเภทตัวถัง
2. การวาดแชสซีหรือขนาดเฟรมที่วัดได้
3. รูปถ่ายรอกที่มีอยู่ รวมทั้งฐานและจุดยึด
4. ฟังก์ชั่นการยกที่จำเป็นและรูปทรงของตัวถังหรือคอนเทนเนอร์
5. น้ำหนักตัวเปล่า น้ำหนักบรรทุกที่คาดหวัง และหน้าที่การปฏิบัติงาน
6. ความยาวฐาน ความกว้าง ความสูง และระยะห่างโดยรอบที่มีอยู่
7. รูปแบบรูยึดและรายละเอียดการเชื่อมต่อ
8. ข้อมูลความดันไฮดรอลิก การไหล พอร์ตหรือท่อ และการจัดการการควบคุม
9. ปริมาณ ปลายทาง และคำขอเป็น OEM งานเปลี่ยนหรือดัดแปลงหรือไม่
10. ภาพวาดที่จำเป็น บันทึกการตรวจสอบ ข้อมูลการบรรจุ หรือเอกสารการสั่งซื้ออื่น ๆ

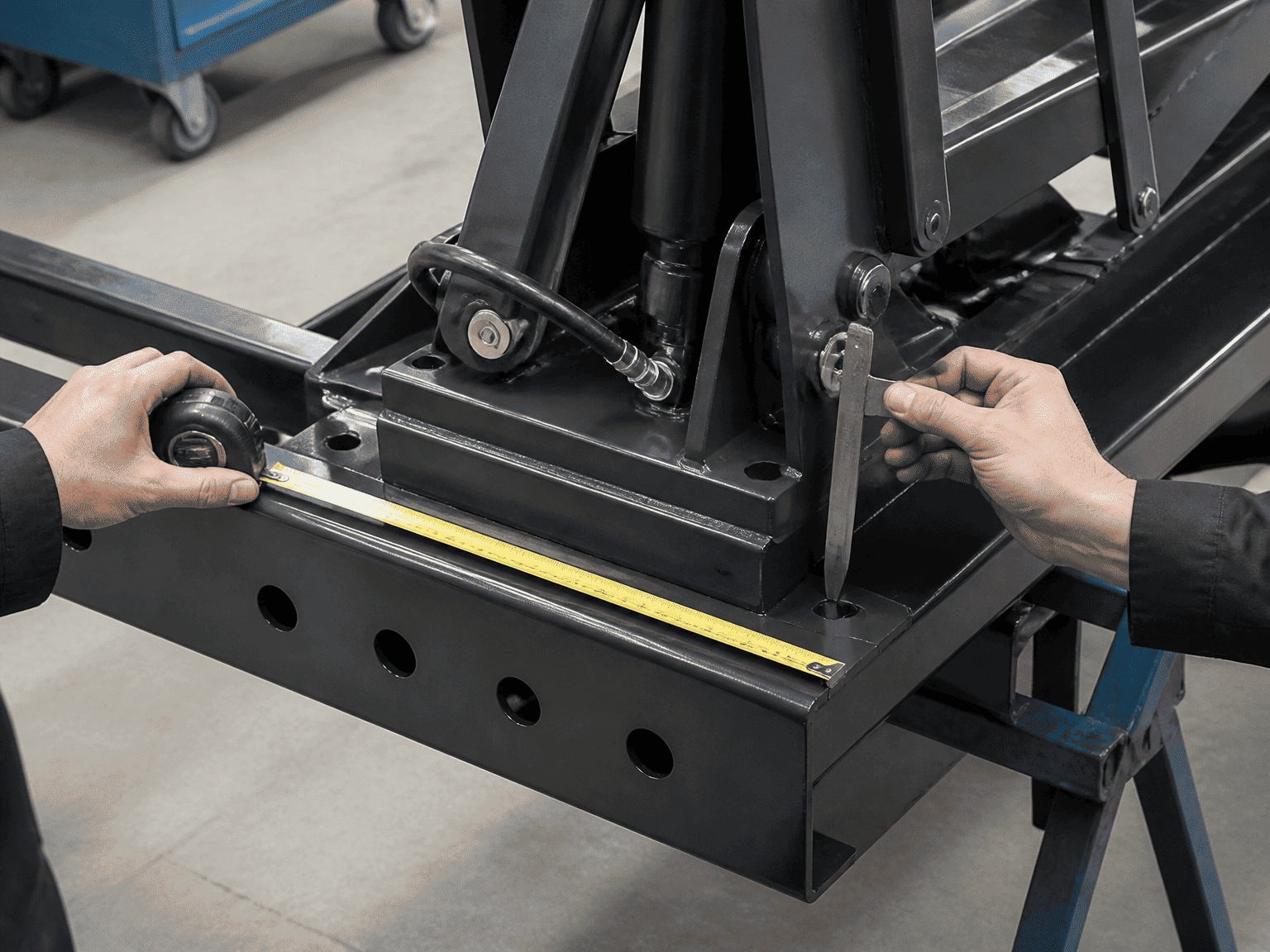

เทปวัดที่วางอยู่ข้างจุดยึดมักจะมีประโยชน์มากกว่ารูปถ่ายรอกเพียงอย่างเดียว หากเป็นอุปกรณ์ทดแทน ให้ระบุหมายเลขชิ้นส่วนเก่า ข้อมูลซีเรียล และหลักฐานใดๆ ของรูปทรงการติดตั้งดั้งเดิม
ทรัพยากรที่เผยแพร่จะใช้ได้ดีที่สุดในระยะเริ่มต้น:
- ขั้นที่ 1 — ระบุยานพาหนะ:กำหนดการถ่ายโอนข้อมูล ปฏิเสธ หรือดัดแปลงการใช้งานรถยนต์เพื่อการพาณิชย์
- ขั้นตอนที่ 2 — เปรียบเทียบอินเทอร์เฟซ:ตรวจสอบขนาด HCIC-310 ที่เผยแพร่โดยเทียบกับแชสซีและโครงร่างตัวถัง
- ขั้นที่ 3 — ทำเครื่องหมายข้อยกเว้น:ระบุความกว้างของเฟรม ตำแหน่งรู การเคลื่อนที่ของแขน หรือการเชื่อมต่อไฮดรอลิกที่ไม่ได้มาตรฐาน
- ด่าน 4 — ยืนยันการวาดภาพ: เห็นด้วยกับการกำหนดค่าขั้นสุดท้ายก่อนการผลิตหรือการดัดแปลง
- ขั้นที่ 5 — ตรวจสอบความต้องการในการตรวจสอบและการส่งมอบ:ระบุเอกสารและเช็คที่จำเป็นสำหรับการสั่งซื้อ
กระบวนการนี้ช่วยแยกการอภิปรายเรื่องการประกอบมาตรฐานออกจากการกำหนดค่าแบบกำหนดเอง นอกจากนี้ยังป้องกันข้อผิดพลาดในการจัดหาทั่วไป เช่น การอนุมัติรอกจากชื่อแค็ตตาล็อกโดยไม่ได้กำหนดอินเทอร์เฟซทางกลไว้
ทรัพยากร HCIC-310 ไม่ได้กำหนดว่ารถดัมพ์หรือรถขนขยะทุกคันในอเมริกาเหนือสามารถรับโมเดลดังกล่าวได้โดยไม่ต้องดัดแปลง นอกจากนี้ยังไม่ได้แทนที่แบบร่างของแชสซี การตรวจสอบแรงยก การตรวจสอบวงจรไฮดรอลิก หรือการประเมินความปลอดภัยของเครื่องจักร
หน้าที่เผยแพร่ประกอบด้วยข้อมูลการใช้งานและมิติ แต่ต้องยืนยันการกำหนดค่าขั้นสุดท้ายสำหรับยานพาหนะจริง การกล่าวอ้างเกี่ยวกับลูกค้า กลุ่มยานพาหนะ ปริมาณการสั่งซื้อ ประสิทธิภาพการส่งมอบ หรือผลลัพธ์ภาคสนาม ไม่ควรอนุมานจากแหล่งข้อมูลผลิตภัณฑ์ เว้นแต่ HCIC จะเผยแพร่รายละเอียดเหล่านั้นแยกต่างหาก
ความแตกต่างดังกล่าวมีความสำคัญในการจัดซื้อจัดจ้างไฮดรอลิกแบบ B2B การอัปเดตที่เป็นประโยชน์ของบริษัทควรทำให้ขั้นตอนทางเทคนิคถัดไปของผู้ซื้อชัดเจนขึ้น โดยไม่ต้องเปลี่ยนหน้าผลิตภัณฑ์มาตรฐานให้เป็นกรณีศึกษาของโครงการที่ไม่ได้รับการสนับสนุน
