กระบอกไฮดรอลิกหรือที่เรียกว่า 'เครื่องแยกไฮดรอลิก' ได้รับกำลังจากของไหลไฮดรอลิกที่มีแรงดัน ซึ่งโดยทั่วไปคือน้ำมันไฮดรอลิก ประกอบด้วยกระบอกลูกสูบ ซึ่งภายในลูกสูบที่เชื่อมต่อกับแกนลูกสูบจะเคลื่อนที่ไปมา กระบอกสูบปิดอยู่ที่ปลายทั้งสองข้าง: ปลายด้านหนึ่งคือก้นกระบอกสูบ (หรือที่เรียกว่าปลายฝาครอบ) และอีกด้านหนึ่งคือฝาสูบซึ่งเป็นจุดที่ก้านลูกสูบหลุดออกมา ลูกสูบมีวงแหวนเลื่อนและซีล และแบ่งภายในของกระบอกสูบออกเป็นสองห้อง ได้แก่ ห้องด้านล่าง (ปลายหมวก) และห้องด้านก้านลูกสูบ (ปลายก้าน) แรงดันไฮดรอลิกกระทำต่อลูกสูบเพื่อสร้างงานและการเคลื่อนที่เชิงเส้น
หน้าแปลน รองแหนบ และ/หรือเคลวิสติดอยู่กับตัวกระบอกสูบ ก้านลูกสูบยังมีชิ้นส่วนสำหรับยึดเพื่อเชื่อมต่อกระบอกไฮดรอลิกกับวัตถุหรือส่วนประกอบของเครื่องจักรที่มันถูกดัน
กระบอกไฮดรอลิกคือตัวกระตุ้นหรือ "มอเตอร์" ซึ่งเป็นส่วนหนึ่งของระบบไฮดรอลิก บางครั้งเรียกว่า "กล้ามเนื้อ" ซึ่งช่วยให้ยก ลด เคลื่อนย้าย หรือ "ล็อก" ของหนักได้ง่าย ส่วน 'เครื่องกำเนิดไฟฟ้า' ของระบบคือปั๊มไฮดรอลิก ซึ่งส่งการไหลของน้ำมันคงที่หรือควบคุมไปที่ด้านล่างของกระบอกสูบเพื่อเคลื่อนก้านลูกสูบขึ้น ลูกสูบดันน้ำมันไฮดรอลิกในอีกห้องหนึ่งกลับไปที่อ่างเก็บน้ำ หากเราถือว่าแรงดันน้ำมันในห้องก้านลูกสูบเกือบเป็นศูนย์ แรงบนก้านลูกสูบจะเท่ากับแรงดันในกระบอกไฮดรอลิกคูณด้วยพื้นที่ลูกสูบ (F=PA)
ลูกสูบจะเคลื่อนลงด้านล่างเมื่อมีการสูบน้ำมันเข้าไปในห้องด้านข้างก้านลูกสูบ และน้ำมันไฮดรอลิกจากบริเวณลูกสูบจะไหลกลับไปยังอ่างเก็บน้ำโดยไม่มีแรงดัน ความดันในห้องบริเวณก้านลูกสูบคือ (แรงดึง) หารด้วย (บริเวณลูกสูบ – พื้นที่ก้านลูกสูบ)
กระบอกไฮดรอลิกหรือที่เรียกว่า 'แม่แรงไฮดรอลิก' หรือ 'แอคทูเอเตอร์' เปลี่ยนพลังงานของของไหลให้เป็นพลังงานกล กระบอกไฮดรอลิกดำเนินการเคลื่อนที่เชิงเส้น (แปล) ซึ่งแตกต่างจากมอเตอร์ไฮดรอลิกซึ่งสร้างการเคลื่อนที่แบบหมุน ดังนั้นจึงเรียกอีกอย่างว่า "มอเตอร์เชิงเส้น"
กระบอกไฮดรอลิกใช้ที่แรงดันสูงสร้างแรงขนาดใหญ่และการเคลื่อนไหวที่แม่นยำ นั่นเป็นเหตุผลว่าทำไมพวกเขาถึงทำจากวัสดุที่แข็งแกร่ง เช่น เหล็ก ซึ่งสามารถทนต่อแรงขนาดใหญ่ที่เกี่ยวข้องได้
โครงสร้างกระบอกไฮดรอลิกที่ใช้ในอุตสาหกรรมมีสองประเภทหลัก: ก้านผูกและกระบอกสูบแบบเชื่อม การออกแบบกระบอกสูบทั่วไปอื่นๆ ได้แก่ กระบอกสูบไฮดรอลิกแบบยืดไสลด์ ลูกสูบ เฟืองท้าย การเปลี่ยนเฟส แบบออกทางเดี่ยว และแบบออกทางคู่
กระบอกไฮดรอลิกส่วนใหญ่เป็นแบบ double-acting: สามารถใช้น้ำมันแรงดันสูงที่ด้านใดด้านหนึ่งของลูกสูบเพื่อให้เคลื่อนที่ได้ทั้งสองทิศทาง บางครั้งจะใช้กระบอกสูบแบบออกทางเดียวเมื่อใช้น้ำหนักของโหลดเพื่อคืนกระบอกสูบให้อยู่ในตำแหน่งปิด
กระบอกไฮดรอลิกให้ความยืดหยุ่นในการออกแบบและโครงสร้างมากขึ้นเมื่อถ่ายโอนแรงระหว่างจุดสองจุดที่แตกต่างกัน กระบอกสูบที่มีขนาดต่างกันทำให้สามารถสร้างระบบที่สามารถดึง ดัน และยกตุ้มน้ำหนักได้ สามารถรวมส่วนโค้งและมุมไว้ในการออกแบบระบบได้ ซึ่งจะมีประโยชน์หากมีข้อจำกัดด้านพื้นที่
อย่างไรก็ตาม ควรใช้กระบอกไฮดรอลิกสำหรับการดันและดึงเชิงเส้นเท่านั้น ไม่ควรถ่ายโอนโมเมนต์การโก่งตัวหรือแรงด้านข้างไปยังแกนลูกสูบหรือกระบอกสูบ ด้วยเหตุนี้ กระบอกสูบจึงควรเชื่อมต่ออย่างเหมาะสมโดยใช้ปิ๊นเดี่ยวกับลูกปืนทรงกลม ซึ่งช่วยให้กระบอกสูบเคลื่อนที่และปรับแนวที่ไม่ตรงระหว่างตัวมันกับโหลดที่ดัน
ความยาวรวมของกระบอกไฮดรอลิกคือผลรวมของระยะชัก ความหนาของลูกสูบ ความหนาของด้านล่างและส่วนหัว และความยาวของข้อต่อ บ่อยครั้งความยาวนี้ไม่พอดีกับตัวเครื่อง ในกรณีเช่นนี้ ก้านลูกสูบยังใช้เป็นกระบอกลูกสูบ และเพิ่มก้านลูกสูบอันที่สอง
สิ่งเหล่านี้เรียกว่ากระบอกไฮดรอลิกแบบยืดไสลด์ หากกระบอกสูบแบบก้านปกติเป็นแบบสเตจเดียว กระบอกสูบแบบยืดไสลด์จะเป็นยูนิตแบบหลายสเตจที่มี 2, 3, 4, 5 หรือ 6 สเตจ โดยทั่วไปแล้วกระบอกไฮดรอลิกแบบยืดไสลด์จะมีราคาแพงกว่ากระบอกไฮดรอลิกทั่วไปมาก กระบอกสูบแบบยืดไสลด์ส่วนใหญ่จะเป็นแบบออกฤทธิ์ทางเดียว (แบบกดเท่านั้น) กระบอกสูบยืดไสลด์แบบดับเบิ้ลต้องได้รับการออกแบบและผลิตเป็นพิเศษ คุณสามารถดูข้อมูลทางเทคนิคเพิ่มเติมได้ในส่วน "วิธีการทำงานของกระบอกสูบ" ด้านล่าง

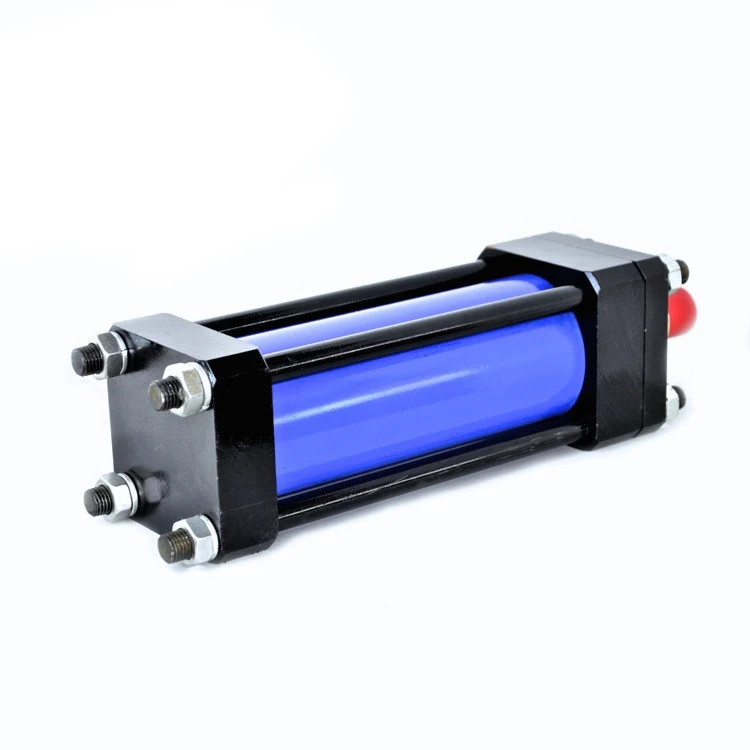

กระบอกไฮดรอลิกแบบก้านผูกใช้แท่งเหล็กเกลียวที่มีความแข็งแรงสูงเพื่อยึดฝาปิดปลายทั้งสองไว้กับกระบอกกระบอกสูบ วิธีการก่อสร้างนี้พบเห็นได้ทั่วไปในการใช้งานในโรงงานอุตสาหกรรม กระบอกเจาะขนาดเล็กมักจะมีก้านผูก 4 อัน ในขณะที่กระบอกเจาะขนาดใหญ่อาจต้องใช้ก้านผูกมากถึง 16 หรือ 20 อันเพื่อยึดฝาปิดปลายไว้ภายใต้แรงมหาศาลที่เกิดขึ้น
สมาคมพลังงานของไหลแห่งชาติ (NFPA) ได้กำหนดขนาดของกระบอกไฮดรอลิกก้านผูกให้เป็นมาตรฐาน ซึ่งหมายความว่าสามารถสับเปลี่ยนกระบอกสูบจากผู้ผลิตหลายรายในจุดยึดเดียวกันได้ กระบอกสูบแบบก้านผูกสามารถแยกออกจากกันเพื่อการบริการและการซ่อมแซมได้
เราสามารถจัดหากระบอกไฮดรอลิกแบบมาตรฐานและสั่งทำพิเศษให้กับคุณ รวมถึงกระบอกไฮดรอลิกแบบก้านบังคับ เพื่อให้ตรงตามการใช้งาน ความต้องการ และพารามิเตอร์การทำงานเฉพาะของคุณ เพียงกรอกแบบฟอร์มการออกแบบกระบอกสูบสั่งทำพิเศษของเรา แล้ววิศวกรไฮดรอลิกของเราจะติดต่อคุณกลับอย่างรวดเร็ว

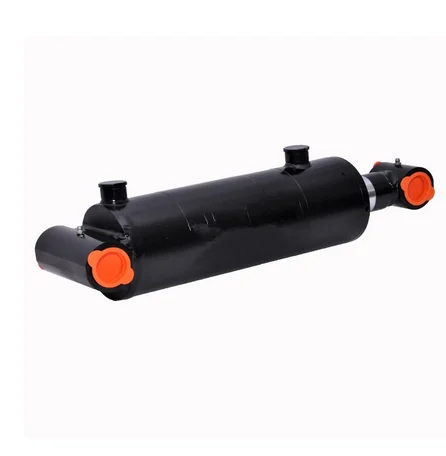

กระบอกไฮดรอลิกแบบเชื่อมไม่มีก้านผูก กระบอกเชื่อมเข้ากับฝาท้ายโดยตรง พอร์ตเชื่อมเข้ากับถัง และต่อมก้านหน้ามักจะถูกเกลียวเข้าหรือยึดเข้ากับกระบอกกระบอกสูบ ช่วยให้สามารถถอดชุดประกอบก้านลูกสูบและซีลก้านออกเพื่อให้บริการได้
กระบอกสูบแบบเชื่อมมีข้อดีหลายประการเหนือกระบอกสูบแบบผูกเหล็ก: กระบอกสูบมีลำตัวแคบกว่าและมักมีความยาวโดยรวมสั้นกว่า ทำให้พอดีกับพื้นที่แคบของเครื่องจักรได้ดีกว่า กระบอกสูบที่เชื่อมจะไม่ล้มเหลวเนื่องจากการยืดของก้านผูกที่แรงดันสูงและระยะชักที่ยาว การออกแบบแบบเชื่อมยังช่วยให้ปรับแต่งได้ง่าย คุณสมบัติพิเศษ เช่น พอร์ตพิเศษ แท่นยึดแบบกำหนดเอง และท่อร่วมวาล์ว สามารถเพิ่มเข้ากับตัวกระบอกสูบได้อย่างง่ายดาย โครงสร้างด้านนอกที่เรียบของกระบอกสูบแบบเชื่อมยังทำให้สามารถออกแบบกระบอกสูบแบบยืดไสลด์แบบหลายขั้นตอนได้
กระบอกไฮดรอลิกแบบเชื่อมถูกนำมาใช้กันอย่างแพร่หลายในตลาดอุปกรณ์ไฮดรอลิกเคลื่อนที่ เช่น อุปกรณ์ก่อสร้าง (รวมถึงรถขุดและรถปราบดิน) และอุปกรณ์ขนถ่ายวัสดุ (รถยกและประตูท้ายรถ) นอกจากนี้ยังใช้ในอุตสาหกรรมหนัก เช่น รถเครน แท่นขุดเจาะน้ำมัน และยานพาหนะออฟโรดขนาดใหญ่ในการขุดบนพื้นดิน
