กระบอกไฮดรอลิกแบบเชื่อม VS กระบอกไฮดรอลิกแบบ Tie-Rod

ในระบบไฮดรอลิกทางอุตสาหกรรม กระบอกไฮดรอลิกแบบเชื่อมและกระบอกไฮดรอลิกแบบผูกเป็นแอคชูเอเตอร์สองตัวที่ใช้บ่อยที่สุด ผู้ผลิตอุปกรณ์ ผู้ซื้อ และวิศวกรหลายรายมักพบว่าตัวเองตกอยู่ในภาวะที่กลืนไม่เข้าคายไม่ออกเมื่อเลือกระหว่างทั้งสอง ในความเป็นจริงไม่มีตัวเลือกที่ "ดีกว่า" อย่างแน่นอน ทั้งหมดนี้ขึ้นอยู่กับว่าเหมาะกับสถานการณ์การใช้งานเฉพาะหรือไม่ บทความนี้ให้การเปรียบเทียบตามวัตถุประสงค์ตามโครงสร้าง ประสิทธิภาพ ข้อดี ข้อเสีย และสถานการณ์การใช้งานจริง เพื่อช่วยให้คุณตัดสินใจเลือกได้ถูกต้องอย่างรวดเร็ว

I. ความแตกต่างที่สำคัญในการออกแบบโครงสร้าง

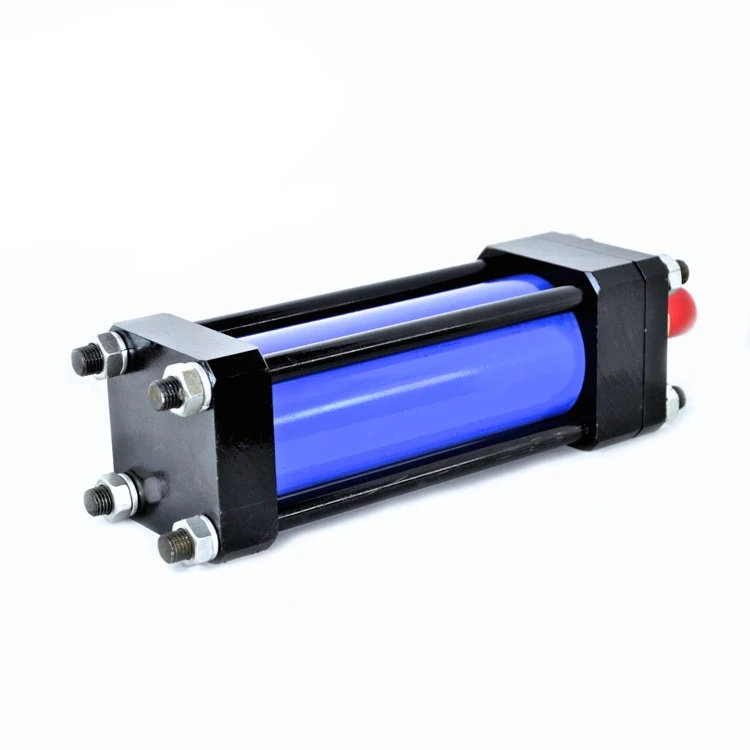

1.1กระบอกไฮดรอลิกแบบก้านสูบมีศูนย์กลางอยู่ที่การออกแบบชุดประกอบแบบโมดูลาร์ กระบอกกระบอกสูบและฝาปิดปลายได้รับการยึดด้วยสายรัดที่มีความแข็งแรงสูงหลายเส้น โดยที่โครงสร้างทั้งหมดยึดเข้าด้วยกันด้วยการเชื่อมต่อแบบสลักเกลียว โดยไม่ต้องมีการเชื่อมขนาดใหญ่ โดยทั่วไปผลิตภัณฑ์เหล่านี้เป็นไปตามมาตรฐานสากลซึ่งมีความสามารถในการทดแทนกันได้สูง ขนาดรูทั่วไปเริ่มต้นที่ 30–200 มม. แรงดันใช้งานอยู่ที่ 7–21MPa และระยะชักไม่เกิน 3 เมตร

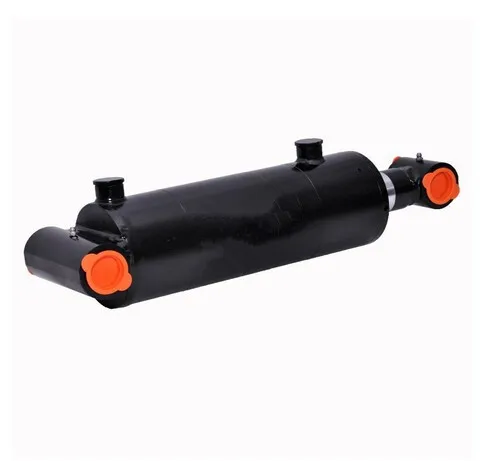

1.2 กระบอกไฮดรอลิกแบบเชื่อมใช้โครงสร้างเชื่อมแบบอินทิกรัลแทน กระบอกกระบอกสูบและฝาปิดปลายเชื่อมด้วยฟิวชันโดยตรง โดยไม่มีก้านผูกภายนอกเพื่อจำกัดความแข็งแกร่ง เราสร้างมันขึ้นมาด้วยท่อเหล็กไร้ตะเข็บที่หนาขึ้น ดังนั้นพิกัดแรงดันมาตรฐานอยู่ที่ 16–31.5MPa และยูนิตสำหรับงานหนักแบบกำหนดเองสามารถสูงถึง 35MPa ขนาดรูเจาะสูงสุดที่ 500 มม. และระยะชักเจาะได้ไกลกว่า 6 เมตร เหมาะสำหรับงานหนักและระยะชักยาว

ครั้งที่สอง กระบอกไฮดรอลิกแบบ Tie-Rod: ได้มาตรฐานสูงและบำรุงรักษาง่าย

2.1 The biggest advantage of tie-rod hydraulic cylinders lies in their high versatility, easy disassembly, and low maintenance costs. From what I’ve seen on factory floors, replacing seals or pistons on these cylinders is a straightforward job. You don’t need any specialized welding gear—just a set of standard tools and a basic understanding of how hydraulics work. Even a general maintenance tech can handle routine checks and part swaps, which cuts down on equipment downtime and keeps production lines moving. Even a general maintenance technician can handle routine checks and part swaps, which cuts down on equipment downtime and keeps production lines running smoothly.

2.2 ด้วยโครงสร้างที่เรียบง่าย ทำให้สามารถเปลี่ยนชิ้นส่วนที่สึกหรอ เช่น ซีลและปลอกนำได้อย่างรวดเร็ว โดยไม่ต้องใช้อุปกรณ์เชื่อมแบบมืออาชีพหรือเครื่องมือแฟนซี แม้แต่ช่างเครื่องทั่วไปก็สามารถปิดการบำรุงรักษาได้ ซึ่งช่วยลดเวลาหยุดทำงานของอุปกรณ์ได้อย่างมีประสิทธิภาพ

2.3 อย่างไรก็ตาม ข้อจำกัดเหล่านี้ยังค่อนข้างชัดเจน: ความสามารถในการรับแรงดันที่จำกัดและความต้านทานแรงกระแทกโดยเฉลี่ยเท่านั้น ในสภาพแวดล้อมที่มีการสั่นสะเทือนเป็นเวลานานและแรงกระแทกบ่อยครั้ง คันบังคับมีแนวโน้มที่จะยืดตัวและน็อตจะคลายตัว ซึ่งอาจนำไปสู่การรั่วไหลของน้ำมันหรือลดความแม่นยำลง ดังนั้นจึงเหมาะสำหรับการใช้งานที่มีแรงดันปานกลาง สภาพแวดล้อมที่สะอาด และโหลดที่มั่นคง

ที่สาม กระบอกไฮดรอลิกแบบเชื่อม: มีความแข็งแรงสูงและสามารถปรับให้เข้ากับสภาวะที่ไม่เอื้ออำนวย

3.1 กระบอกไฮดรอลิกแบบเชื่อม พร้อมโครงสร้างแบบเชื่อมแบบไม่มีก้านผูก ทำให้มีการออกแบบที่กะทัดรัดยิ่งขึ้นและมีความแข็งแกร่งที่เหนือกว่า พวกเขายืนหยัดต่อการรับน้ำหนักด้านข้างและแรงกระแทกที่มากขึ้น และรักษาประสิทธิภาพให้คงที่ในสภาพแวดล้อมที่ยากลำบาก เช่น อุณหภูมิสูง ฝุ่นหนา ความชื้นสูง และภาระหนัก ภายในพื้นที่การติดตั้งเดียวกัน กระบอกสูบแบบเชื่อมสามารถรองรับการเจาะที่ใหญ่ขึ้นและระยะชักที่ยาวขึ้น

3.2 ข้อเสียเปรียบหลักคือการซ่อมแซมที่ไซต์งานแทบจะเป็นไปไม่ได้เลยหากตัวกระบอกสูบหรือรอยเชื่อมได้รับความเสียหาย จำเป็นต้องมีการปรับปรุงโรงงาน ส่งผลให้มีการหยุดทำงานนานขึ้นและค่าบำรุงรักษาสูงขึ้น นอกจากนี้ เนื่องจากการปรับแต่งในระดับสูง จึงมีความยืดหยุ่นน้อยกว่าในการผลิตจำนวนมากเมื่อเทียบกับกระบอกสูบแบบคันบังคับ

IV. วิธีเลือกสถานการณ์การใช้งานจริง

4.1 กระบอกไฮดรอลิกแบบ Tie-rod เหมาะสำหรับ:

อุปกรณ์อัตโนมัติ เครื่องมือกล เครื่องฉีดพลาสติก และเครื่องจักรบรรจุภัณฑ์

ระบบไฮดรอลิกขนาดเล็กและขนาดกลางและอุปกรณ์มาตรฐาน

สถานการณ์ที่ต้องการความสะดวกในการบำรุงรักษาสูงและใช้เวลาจัดส่งสั้น

4.2 กระบอกไฮดรอลิกแบบเชื่อมเหมาะสำหรับ:

เครื่องจักรก่อสร้าง เครื่องจักรทำเหมือง และอุปกรณ์โลหะวิทยา

อุปกรณ์สำหรับงานหนักทางทะเล นอกชายฝั่ง พลังงานแสงอาทิตย์ และพลังงานลม

โครงการที่มีแรงดันสูง ระยะชักยาว สภาพสมบุกสมบัน และไม่ได้มาตรฐาน

V. สรุปการคัดเลือก: ทางเลือกที่ดีที่สุดขึ้นอยู่กับสภาพการทำงาน

เพื่อสรุปตรรกะการเลือกจากประสบการณ์จริง:

หากแรงดันใช้งานต่ำกว่า 21MPa การใช้งานถือเป็นมาตรฐาน และการบำรุงรักษาที่ง่ายดายคือเป้าหมายสูงสุดของคุณ → เลือกใช้กระบอกไฮดรอลิกแบบก้านผูก

หากแรงดันใช้งานเกิน 21MPa แรงกระแทกรุนแรง พื้นที่คับแคบ หรือสภาพแวดล้อมขรุขระ → เลือกกระบอกไฮดรอลิกแบบเชื่อม

ทั้งสองเป็นผลิตภัณฑ์ที่มั่นคงและผ่านการพิสูจน์แล้ว เฉพาะเมื่อคุณจับคู่กระบอกสูบกับความต้องการงานจริง การตั้งค่าการใช้งาน และการดูแลระยะยาวเท่านั้น คุณจึงจะได้รับความคุ้มค่าที่ดีที่สุดและลดความล้มเหลวให้เหลือน้อยที่สุด
