A กระบอกไฮดรอลิกสามารถมาถึงในสภาพดีและยังได้รับความเสียหายก่อนถึงเครื่อง พอร์ตที่ไม่ได้รับการป้องกันจะสะสมการปนเปื้อน ก้านลูกสูบที่ยื่นออกมาสามารถสึกกร่อนได้ กระบอกสูบที่เก็บไว้ในตำแหน่งที่ไม่ถูกต้องอาจทำให้เกิดปัญหาซีลหรือการกัดกร่อนภายในที่หลีกเลี่ยงได้
นั่นคือเหตุผลที่การรับและการจัดเก็บควรถือเป็นส่วนหนึ่งของกระบวนการติดตั้ง ไม่ใช่การดูแลคลังสินค้า เป้าหมายนั้นง่ายมาก: รักษากระบอกสูบให้สะอาด มีการป้องกัน และตรวจสอบได้จนกว่าช่างเทคนิคที่ได้รับการฝึกอบรมจะพร้อมที่จะเชื่อมต่อ
คู่มือนี้มีไว้สำหรับผู้ซื้อ OEM ทีมบำรุงรักษา และผู้จัดจำหน่ายที่จัดการกระบอกไฮดรอลิกก่อนการติดตั้ง โดยมุ่งเน้นที่การจัดเก็บในทางปฏิบัติและการตรวจสอบก่อนเริ่มดำเนินการ ไม่ได้แทนที่คู่มือผลิตภัณฑ์ของผู้ผลิตกระบอกสูบหรือขั้นตอนด้านความปลอดภัยสำหรับเครื่องจักร

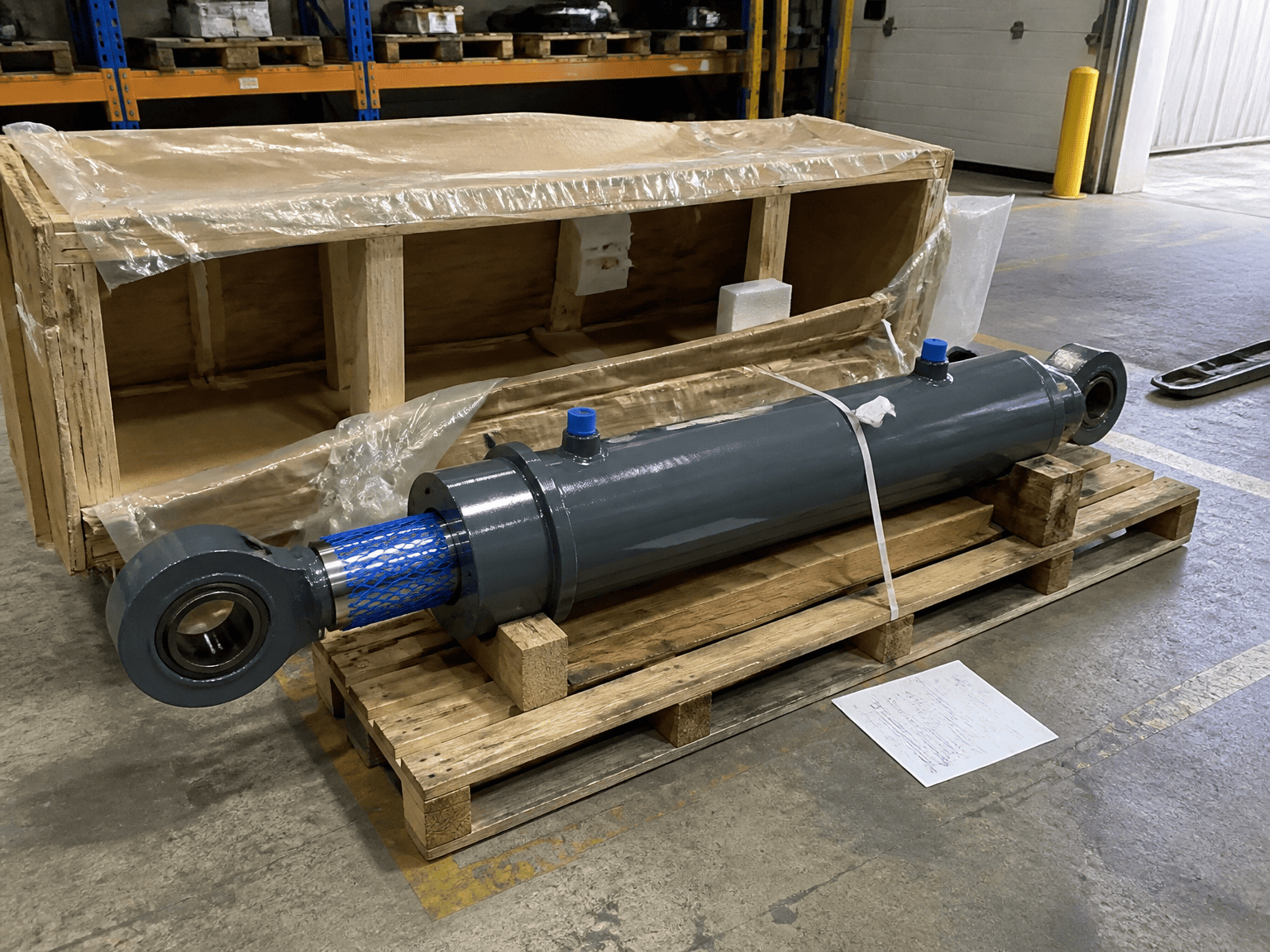

เริ่มการตรวจสอบในขณะที่ยังมีการป้องกันบรรจุภัณฑ์และการขนส่งอยู่ บันทึกรุ่น ปริมาณ ความเสียหายที่มองเห็นได้ และอุปกรณ์เสริมที่ขาดหายไป ถ่ายภาพก่อนที่จะถอดวัสดุป้องกันออก หากลัง พาเลท หรือกระบอกสูบมีรอยกระแทก
ตรวจสอบจุดต่อไปนี้:
คำแนะนำในการติดตั้งของHänchenเริ่มต้นด้วยการตรวจสอบการส่งมอบว่าครบถ้วนและเสียหายหรือไม่ นั่นเป็นระเบียบวินัยที่เป็นประโยชน์สำหรับการเปลี่ยนทดแทนหรือโครงการ OEM: อย่าค้นพบชิ้นส่วนติดตั้งที่ขาดหายไปหลังจากที่กระบอกสูบถูกย้ายไปยังที่เก็บแล้ว
หากมองเห็นความเสียหาย ให้แยกสิ่งของและจัดทำเอกสารก่อนทำความสะอาด ทาสี หรือพยายามเคลื่อนย้ายก้านลูกสูบ
แนวทางกระบอกสูบของ Parker บอกว่าปลั๊กป้องกันพอร์ตควรคงอยู่กับที่จนกว่าจะติดตั้ง เหตุผลนั้นใช้ได้จริง พอร์ตไฮดรอลิกแบบเปิดเป็นช่องทางตรงสำหรับฝุ่น เศษโลหะ ความชื้น และการปนเปื้อนอื่นๆ เข้าไปในกระบอกสูบ
อย่าถอดปลั๊กออกเพียงเพื่อตรวจสอบเกลียว ยืนยันประเภทพอร์ตจากภาพวาดหรือเอกสารประกอบผลิตภัณฑ์ เมื่อท่อพร้อมสำหรับการติดตั้ง ให้ทำความสะอาดท่อและข้อต่อก่อนทำการเชื่อมต่อ Parker ยังเตือนด้วยว่าควรทำความสะอาดท่ออย่างทั่วถึงเพื่อขจัดเศษและครีบออกจากงานเกลียวหรือบานท่อ
การเชื่อมต่อที่ปลอดภัยไม่ได้เป็นเพียงความต้องการในการทดสอบการใช้งานเท่านั้น การปนเปื้อนอาจทำให้ซีล วาล์ว และพื้นผิวกระบอกสูบเสียหายได้หลังจากที่เครื่องจักรเริ่มหมุนรอบ
Parker แนะนำพื้นที่จัดเก็บในอาคารที่มีบรรยากาศแห้ง สะอาด และไม่กัดกร่อน กระบอกสูบควรได้รับการปกป้องจากการกัดกร่อนภายในและการกระแทกจากภายนอก
พื้นที่จัดเก็บควรจำกัด:
อย่าใช้กระบอกสูบเป็นตัวรองรับวัสดุอื่น เก็บเอกสารระบุตัวตนและผลิตภัณฑ์ไว้กับสินค้าหรือในบันทึกคลังสินค้าที่สามารถตรวจสอบย้อนกลับได้ กระบอกสูบที่สูญเสียรุ่นหรือข้อมูลการสั่งซื้อจะยากต่อการตรวจสอบเมื่อเครื่องจักรพร้อมในที่สุด
สำหรับกระบอกสูบอุตสาหกรรมแบบทั่วไป Parker แนะนำให้จัดเก็บในแนวตั้งโดยให้ก้านลูกสูบหงายขึ้นทุกครั้งที่เป็นไปได้ ตำแหน่งนี้สามารถลดความเสี่ยงต่อการกัดกร่อนจากการควบแน่นภายในกระบอกสูบ และช่วยลดความเสียหายของซีล
ตำแหน่งที่ถูกต้องอาจขึ้นอยู่กับการออกแบบกระบอกสูบ ระยะชัก น้ำหนัก อุปกรณ์เสริมที่ติดตั้ง และคำแนะนำของผู้ผลิต ไม่ควรวางกระบอกสูบแบบยืดไสลด์ กระบอกสูบแบบออกทางเดียว และกระบอกสูบที่มีข้อกำหนดการจัดเก็บพิเศษตามกฎของคลังสินค้าทั่วไป
หากต้องจัดเก็บกระบอกสูบในแนวนอน ให้ค้ำไว้ตามจุดที่เหมาะสมเพื่อไม่ให้ท่อ ก้าน และอุปกรณ์เสริมสำหรับติดตั้งไม่งอหรือเสียหาย ป้องกันการกลิ้งและป้องกันก้านลูกสูบไม่ให้สัมผัสกับชั้นวางหรือพื้น
หากกระบอกสูบถูกจัดเก็บไว้เต็มไปด้วยน้ำมันไฮดรอลิก Parker ตั้งข้อสังเกตว่าจะต้องพิจารณาการขยายตัวของของไหลที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิด้วย นี่เป็นจุดที่ผู้ผลิตหรือวิศวกรไฮดรอลิกต้องยืนยันก่อนการเก็บรักษาในระยะยาว
ก้านลูกสูบเป็นหนึ่งในพื้นผิวที่สำคัญที่สุดในการปกป้องระหว่างการเก็บรักษา สนิม รอยบุบ และรอยขีดข่วนอาจทำให้ซีลก้านและตัวนำเสียหายได้เมื่อกระบอกสูบเริ่มเคลื่อนที่
Parker แนะนำให้เคลือบพื้นผิวที่ไม่ได้ทาสี เช่น ก้านลูกสูบ ด้วยสารยับยั้งสนิมเมื่อเก็บอุปกรณ์ไว้ภายนอกเป็นเวลานาน ควรยืนยันผลิตภัณฑ์ป้องกันและวิธีการถอดที่ถูกต้องสำหรับผิวก้าน วัสดุซีล และระยะเวลาการเก็บรักษา
ก่อนการติดตั้ง ให้ตรวจสอบก้านภายใต้แสงที่ดี มองหา:
อย่าขัด ขัด หรือทาสีแท่งที่เสียหายเพื่อซ่อมแซมอย่างรวดเร็ว บันทึกสภาพและสอบถามผู้จำหน่ายกระบอกสูบหรือทีมซ่อมที่ผ่านการรับรองว่าสามารถรับชิ้นส่วนดังกล่าวได้หรือไม่
ก่อนการประกอบ ให้เปรียบเทียบกระบอกสูบกับแบบที่ได้รับการอนุมัติและรายละเอียดการสั่งซื้อ ยืนยันความยาวโดยรวม ระยะชัก รูปแบบการติดตั้ง การวางแนวพอร์ต การเชื่อมต่อปลายก้านและอุปกรณ์เสริมที่มีให้
Hänchen แนะนำให้ผู้ติดตั้งถอดปลั๊กซีลหรือแผ่นปิดที่ใช้เพื่อปกป้องผลิตภัณฑ์ระหว่างการขนส่งก่อนประกอบ ถอดการป้องกันเหล่านี้ออกในขั้นตอนที่ถูกต้อง: ปิดพอร์ตไฮดรอลิกไว้จนกว่าท่อและข้อต่อจะพร้อม จากนั้นทำความสะอาดบริเวณเชื่อมต่อก่อนเปิดวงจร
ทีมงานติดตั้งควรยืนยันด้วยว่า:
Parker และ Hänchen ต่างเน้นย้ำว่าการติดตั้งกระบอกสูบเป็นงานเฉพาะทาง ปฏิบัติตามขั้นตอนการล็อก การยก และการปล่อยแรงดันของผู้สร้างเครื่องจักร

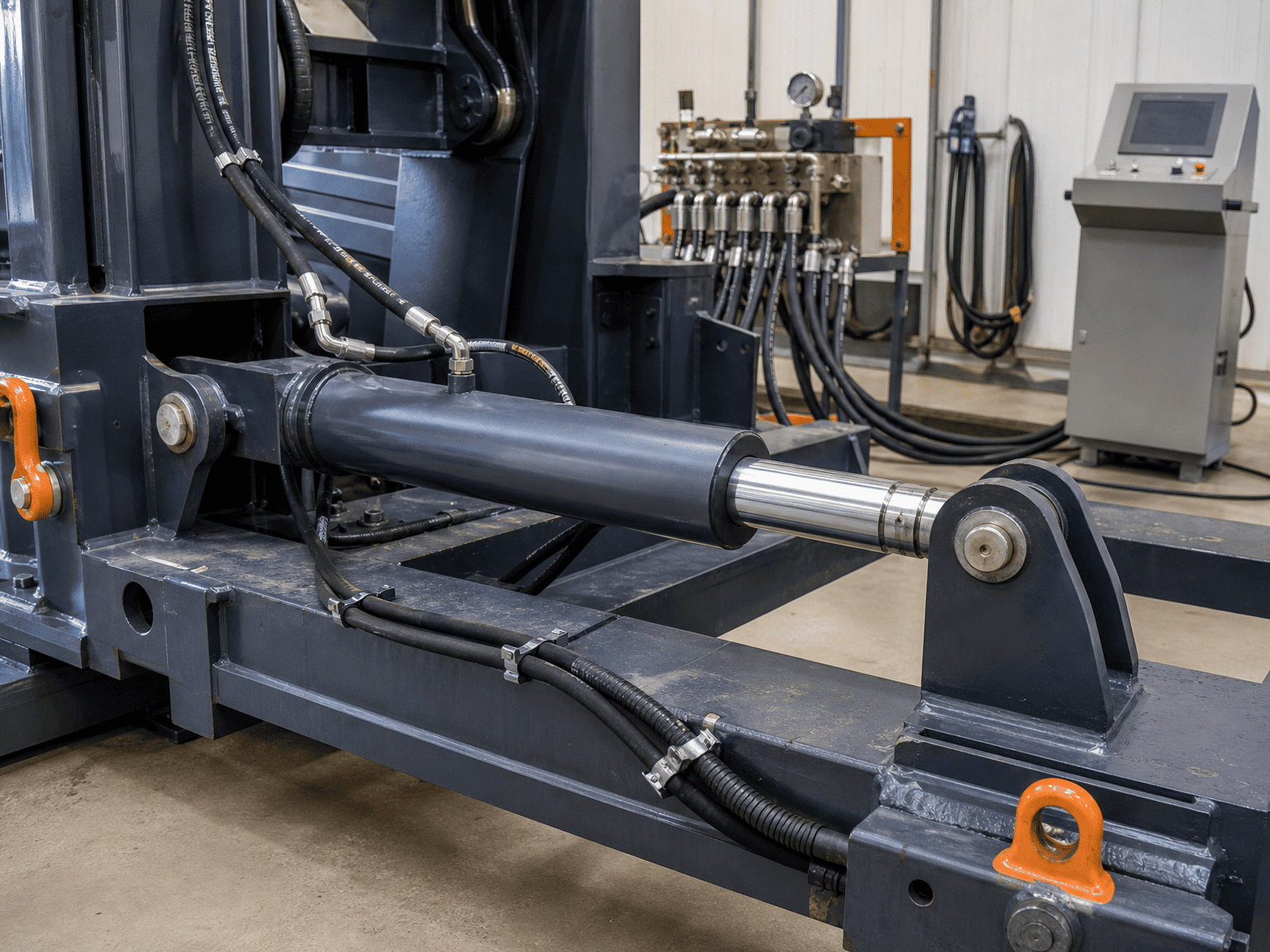

A กระบอกไฮดรอลิกไม่ควรใช้ดึงโครงสร้างเครื่องจักรเข้าที่ หลังการจัดเก็บ ทีมติดตั้งควรยืนยันว่าจุดรองรับ หน้ายึด และส่วนประกอบของเครื่องจักรที่เชื่อมต่ออยู่บรรจบกันโดยไม่ต้องบังคับกระบอกสูบให้เข้าที่ Hänchen แนะนำให้ติดตั้งโดยปราศจากความเครียด และเตือนไม่ให้รับน้ำหนักด้านข้างเกินที่อนุญาตบนก้านลูกสูบ
ก่อนเริ่มเดินเครื่อง ให้ตรวจสอบการติดตั้งจากกระบอกสูบด้านนอก:
- ใบหน้ายึดสะอาดและเข้าที่แล้ว
- รองรับกระบอกโดยไม่ต้องบิดท่อ
- การต่อปลายก้านไม่บังคับก้านไปด้านข้าง
- คันเบ็ดสามารถเข้าถึงปลายทั้งสองด้านของจังหวะที่ต้องการได้โดยไม่ต้องสัมผัสกัน
- ท่ออ่อนมีระยะเผื่อการเคลื่อนที่เพียงพอ และห้ามเสียดสีกับเฟรม
- ยามและชิ้นส่วนใกล้เคียงออกจากระยะห่างที่กำหนด
คำแนะนำด้านความปลอดภัยของ Parker ยังถือว่าการจัดตำแหน่งเป็นความรับผิดชอบในการติดตั้ง ทำการตรวจสอบนี้ก่อนที่จะใช้แรงกด ในขณะที่การรบกวนใดๆ ยังคงสามารถแก้ไขได้โดยไม่ต้องโหลดกระบอกสูบหรือโครงสร้างของเครื่องจักร
อากาศที่ติดอยู่ในกระบอกไฮดรอลิกอาจส่งผลต่อการทำงานและพฤติกรรมของส่วนประกอบ คำแนะนำในการติดตั้งของHänchen แนะนำให้วางตำแหน่งช่องระบายอากาศที่ด้านบนตามความเหมาะสม และระบายอากาศในกระบอกสูบก่อนสตาร์ทเครื่อง
ขั้นตอนการระบายอากาศที่แน่นอนขึ้นอยู่กับการออกแบบกระบอกสูบและวงจรของเครื่องจักร ใช้คำแนะนำของผู้ผลิต ควบคุมแรงดัน และตรวจสอบให้แน่ใจว่าของเหลวและอากาศที่ปล่อยออกมาจะไม่ก่อให้เกิดอันตราย
หลังจากการระบายอากาศ Hänchen แนะนำให้เคลื่อนที่ช้าๆ ไม่มีโหลด และมีแรงดันต่ำก่อนการทำงานตามปกติ ทีมงานว่าจ้างควรสังเกต:
- การยืดและหดอย่างราบรื่น
- รอยรั่วที่พอร์ต ซีล และข้อต่อ
- การเคลื่อนที่และการวางแนวของก้าน
- เสียงรบกวน เสียงพูดคุย หรือการกระแทกที่ไม่คาดคิด
- การเคลื่อนที่ของท่อและการสัมผัสกับเฟรม
- ลักษณะการสิ้นสุดจังหวะและการกันกระแทก หากติดตั้ง
อย่าย้ายจากการจัดเก็บในคลังสินค้าโดยตรงไปยังการทดสอบเต็มปริมาณโดยไม่มีขั้นตอนการตรวจสอบที่มีการควบคุมนี้
สำหรับแต่ละกระบอกสูบ ให้จดบันทึกสั้นๆ ซึ่งประกอบด้วย:
- รุ่นและการอ้างอิงอนุกรมหรือการสั่งซื้อ
- วันที่ได้รับและสถานที่จัดเก็บ
- บรรจุภัณฑ์หรือการขนส่งเสียหาย
- สภาพการป้องกันปลั๊กพอร์ตและก้าน
- ตำแหน่งการจัดเก็บและวันที่ตรวจสอบ
- การกัดกร่อนหรือความเสียหายที่มองเห็นได้ของพื้นผิว
- มีแบบได้รับการอนุมัติและคู่มือการติดตั้ง
- ชื่อผู้ปล่อยเพื่อติดตั้ง
บันทึกนี้ช่วยให้ OEM แยกความเสียหายจากการขนส่ง ความเสียหายในการจัดเก็บ และความเสียหายจากการดำเนินงานเมื่อเกิดปัญหาในภายหลัง นอกจากนี้ยังช่วยให้ทีมติดตั้งมีจุดเริ่มต้นที่ชัดเจน แทนที่จะอาศัยหน่วยความจำ
หากกระบอกสูบถูกจัดเก็บไว้เป็นเวลานาน สัมผัสกับสภาพอากาศ หรือได้รับความเสียหายจากการขนส่ง ให้ส่งข้อมูลรุ่น ภาพถ่าย ประวัติการจัดเก็บ และแบบการติดตั้ง ก่อนที่จะเชื่อมต่อกับเครื่องจักร ซัพพลายเออร์สามารถช่วยแยกแยะการตรวจสอบก่อนการติดตั้งตามปกติจากสภาพที่ต้องซ่อมแซมหรือเปลี่ยนใหม่ได้
ผลลัพธ์การทดสอบการใช้งานที่ดีที่สุดเริ่มต้นก่อนการทดสอบแรงดันครั้งแรก: ปกป้องกระบอกสูบ รักษาพอร์ตให้สะอาด ตรวจสอบการติดตั้ง และบันทึกสิ่งที่คุณพบ
