การเพิ่มแรงดันกระบอกไฮดรอลิกและการล็อคด้วยความร้อน: OEM แรงดันที่ซ่อนอยู่ต้องตรวจสอบ

การเพิ่มแรงดันในกระบอกไฮดรอลิกเป็นปัญหาเกี่ยวกับการออกแบบวงจรที่ยังคงมองไม่เห็นในระหว่างการทำงานปกติ และจะปรากฏเฉพาะเมื่อห้องอุดตัน วาล์วปิด อุณหภูมิน้ำมันเปลี่ยนแปลง หรือแรงโหลดเคลื่อนที่ไปในทิศทางที่ไม่คาดคิด

สาเหตุพื้นฐานคือพื้นที่ทั้งสองด้านของลูกสูบก้านเดี่ยวไม่เท่ากัน เมื่อน้ำมันติดอยู่ที่ด้านหนึ่งและอีกด้านหนึ่งมีแรงดันหรือถูกบังคับให้เคลื่อนที่ ลูกสูบสามารถทำหน้าที่เป็นตัวเพิ่มกำลังไฮดรอลิกได้ แรงดันที่เกิดขึ้นในห้องที่ถูกบล็อกอาจสูงกว่าแรงดันที่ปั๊มจ่าย

การล็อคด้วยความร้อนเป็นความเสี่ยงที่เกี่ยวข้อง หากน้ำมันติดอยู่ระหว่างวาล์วที่ปิดอยู่และอุณหภูมิกระบอกสูบสูงขึ้น ของเหลวจะขยายตัวภายในปริมาตรที่เกือบคงที่ แรงดันที่เพิ่มขึ้นอาจส่งผลต่อซีล ข้อต่อ วาล์ว ท่อ และส่วนประกอบของกระบอกสูบ แม้ว่าปั๊มจะไม่ทำงานก็ตาม

สำหรับผู้ซื้อ OEM คำถามสำคัญไม่ใช่แค่ “แรงดันในการทำงานของกระบอกสูบเป็นอย่างไร” นอกจากนี้ “กระบอกสูบสามารถมองเห็นแรงดันเท่าใดเมื่อวงจรถูกบล็อก ทำให้ร้อน ลดระดับลง หยุดหรือขับเคลื่อนกลับ”

I. การเพิ่มแรงดันในเงื่อนไขวิศวกรรมธรรมดา

แบบธรรมดากระบอกไฮดรอลิกก้านเดียวมีพื้นที่ลูกสูบเต็มด้านฝาครอบและพื้นที่วงแหวนเล็กกว่าด้านก้าน ก้านครอบครองส่วนหนึ่งของพื้นที่ลูกสูบที่ด้านก้าน

หากด้านฝาครอบได้รับแรงดันในขณะที่ปริมาตรด้านคันบังคับไม่สามารถระบายออกได้ แรงที่ส่งผ่านลูกสูบจะกระทำต่อพื้นที่ด้านคันที่เล็กกว่า ความสัมพันธ์แบบส่งผ่านครั้งแรกคือ:

Pด้านคัน➤ ปด้านหมวก× กด้านหมวก۞ กด้านคัน

ความสัมพันธ์นี้เป็นเครื่องมือคัดกรองทางวิศวกรรม โดยจะถือว่ามีสภาวะที่เรียบง่ายและเป็นคงที่ และไม่ได้แทนที่การวิเคราะห์วงจรโดยสมบูรณ์ แรงดันที่แท้จริงขึ้นอยู่กับการรั่วไหล ปริมาณอากาศที่ติดอยู่ ความสามารถในการอัดของของไหล ความสอดคล้องของโครงสร้าง พฤติกรรมของซีล การตอบสนองของวาล์ว แรงเสียดทาน อุณหภูมิ และทิศทางการเคลื่อนที่

อัตราส่วนพื้นที่เป็นสาเหตุที่ทำให้กระบอกสูบได้รับแรงดันด้านก้านที่เกินแรงดันปั๊ม กระบอกสูบไม่ได้สร้างพลังงานจากความว่างเปล่า โดยจะแลกเปลี่ยนแรงและการกระจัดผ่านรูปทรงลูกสูบ ในขณะที่ปริมาตรที่ถูกบล็อกจะประสบกับแรงกดดันที่แตกต่างกัน

ครั้งที่สอง ตัวอย่างภาพประกอบง่ายๆ

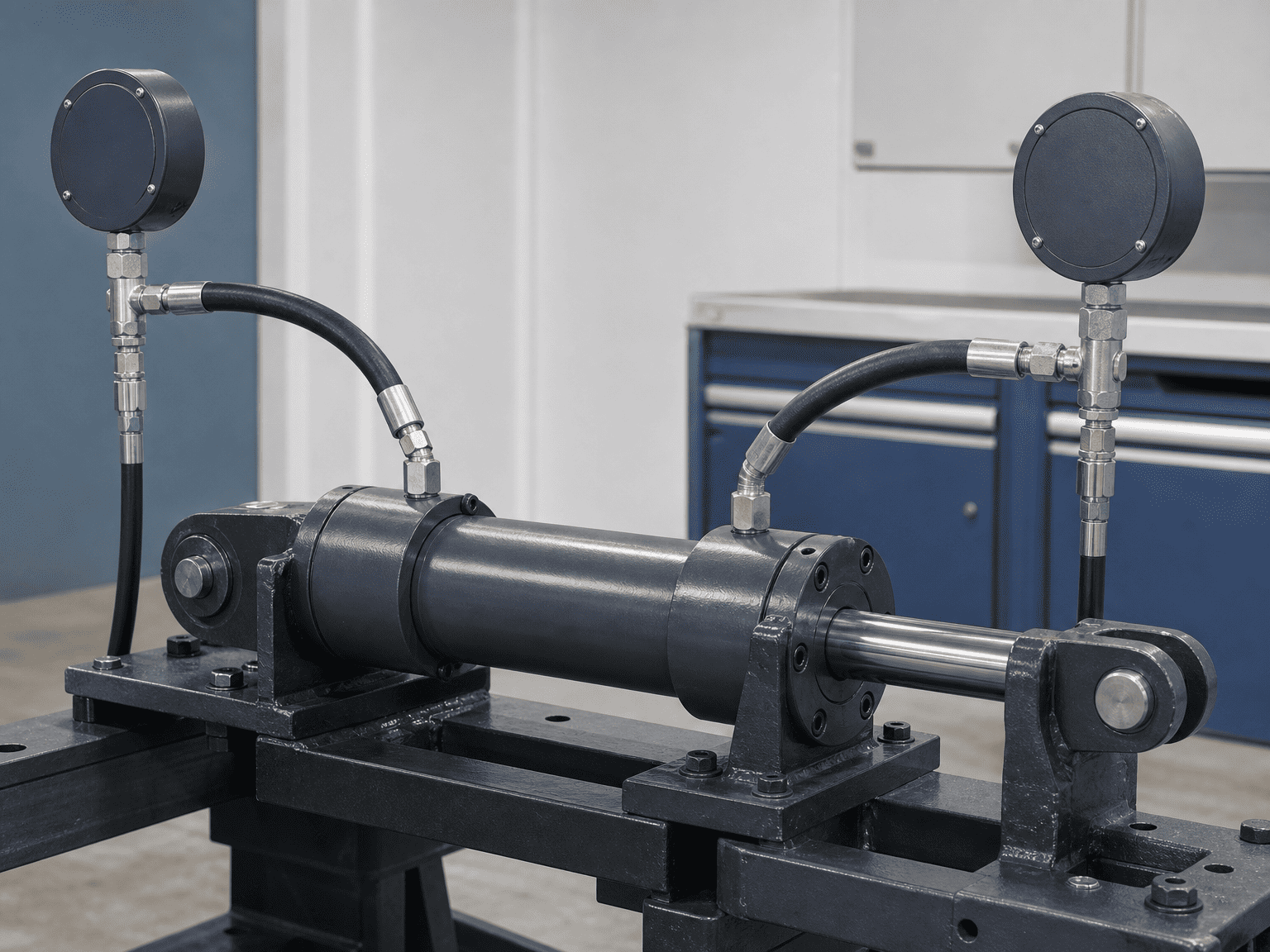

single rod hydraulic cylinder with separate cap end and rod end pressure test lines

สมมติว่า เพื่อแสดงความสัมพันธ์เชิงพื้นที่เท่านั้น โดยที่:

- พื้นที่ลูกสูบด้านหมวกคือ 10 นิ้ว²

- พื้นที่วงแหวนด้านคันคือ 7 นิ้ว²

- แรงดันด้านหมวกอยู่ที่ 2,100 psi

- ห้องข้างคันไม่สามารถระบายออกได้

การประมาณความเข้มข้นอย่างง่ายคือ:

Pด้านคันµ2,100 × 10 ™ 7 µm 3,000 ปอนด์ต่อตารางนิ้ว

นี่ไม่ใช่การให้คะแนนผลิตภัณฑ์ ผลการทดสอบ หรือการอนุมัติการออกแบบ เป็นตัวอย่างการคำนวณที่แสดงให้เห็นว่าเหตุใดกระบอกสูบที่ได้รับการจัดอันดับสำหรับแรงดันปั๊มจึงยังต้องมีการตรวจสอบห้องตรงข้ามและการจัดเรียงวาล์ว

หากพื้นที่ด้านแท่งเล็กกว่าพื้นที่ด้านหมวกมาก อัตราส่วนความดันตามทฤษฎีจะรุนแรงมากขึ้น เครื่องจักรจริงอาจลดหรือจำกัดแรงดันผ่านการรั่ว วาล์วระบาย หรือการเคลื่อนที่ของโครงสร้าง แต่เส้นทางเหล่านั้นต้องได้รับการออกแบบและตรวจสอบโดยเจตนา

ที่สาม เมื่อแรงดันเพิ่มขึ้นปรากฏขึ้น

3.1 กระบอกสูบแบบ double-acting ที่มีเส้นทางกลับที่ถูกบล็อก

สภาวะคลาสสิกคือแรงดันที่จ่ายไปที่ปลายฝาครอบในขณะที่ปลายก้านถูกปิดกั้นโดยวาล์วควบคุมทิศทางแบบปิด วาล์วควบคุมน้ำหนัก เช็ควาล์วที่ควบคุมโดยนำร่อง หรือเส้นทางของเหลวที่แช่แข็ง

ความเสี่ยงจะเพิ่มขึ้นเมื่อกระบอกสูบถูกผลักไปทางการถอยกลับโดยน้ำหนักบรรทุกหรือแรงดันที่ปลายหมวกที่เข้ามา น้ำมันข้างก้านสูบไม่มีทางไปไหนได้ ดังนั้นแรงดันจึงเพิ่มขึ้นอย่างรวดเร็ว

3.2 วงจรการถ่วงดุลและการรับน้ำหนัก

วาล์วรับน้ำหนักถูกใช้เพื่อป้องกันการเคลื่อนไหวที่ไม่สามารถควบคุมได้ เป็นส่วนประกอบด้านความปลอดภัยที่สำคัญ แต่วงจรยังต้องจัดให้มีเส้นทางควบคุมสำหรับน้ำมันที่ติดอยู่ในระหว่างการยืด การดึงกลับ การหยุด และการเปลี่ยนแปลงความร้อน

การจัดเรียงวาล์วที่รับภาระแบบแขวนลอยในสถานะหนึ่งอาจสร้างกับดักแรงดันในอีกสถานะหนึ่ง การตรวจสอบต้องครอบคลุมการสตาร์ท การเคลื่อนไหวปกติ การหยุดฉุกเฉิน ท่อขัดข้อง การตัดพลังงานวาล์ว และการแยกการบำรุงรักษา

3.3 การหยุดทางกลไกและการสัมผัสเมื่อสิ้นสุดการเดินทาง

กระบอกสูบที่ขับเคลื่อนด้วยการหยุดอย่างแรงสามารถสร้างแรงดันที่พุ่งสูงขึ้นหรือดักจับของเหลวได้ หากวาล์วยังคงจ่ายกระแสอยู่ การหยุดทางกลไม่ได้เอาพลังงานไฮดรอลิกออก โดยจะถ่ายโอนโหลดไปยังโครงสร้าง กระบอกสูบ ส่วนยึด และวงจร

ดังนั้นการควบคุมการสิ้นสุดจังหวะ การตั้งค่าเบาะรองนั่ง วิถีผ่อนปรน และการหยุดเครื่องจักรจึงควรได้รับการตรวจสอบร่วมกัน เบาะรองนั่งไม่สามารถใช้แทนเส้นทางจำกัดแรงกดที่ออกแบบมาอย่างถูกต้องได้

3.4 พื้นที่ไม่เท่ากันในระหว่างการสร้างใหม่หรือวงจรดิฟเฟอเรนเชียล

วงจรบางวงจรจงใจเชื่อมต่อพอร์ตของกระบอกสูบในลักษณะที่เปลี่ยนความเร็วหรือใช้น้ำมันด้านก้านแทนที่ วงจรเหล่านั้นสามารถสร้างความสัมพันธ์ของแรงกดดันและการไหลที่ผิดปกติได้ การคำนวณกระบอกสูบมาตรฐานอาจไม่สามารถอธิบายแรงดันพอร์ตที่แท้จริงได้

แผนผังควรระบุทุกการเชื่อมต่อระหว่างห้องปลายฝาและห้องปลายก้าน รวมถึงเส้นทางการงอกใหม่ เส้นนำร่อง ซีเควนซ์วาล์ว และตัวควบคุมการไหล

IV. การล็อคด้วยความร้อนอะไรเพิ่มความเสี่ยง

น้ำมันไฮดรอลิกจะขยายตัวเมื่ออุณหภูมิสูงขึ้น หากน้ำมันติดอยู่ในปริมาตรแข็งตัวหรือเกือบแข็งตัว การขยายตัวจะไม่มีทางไปไหนและแรงดันจะเพิ่มขึ้น

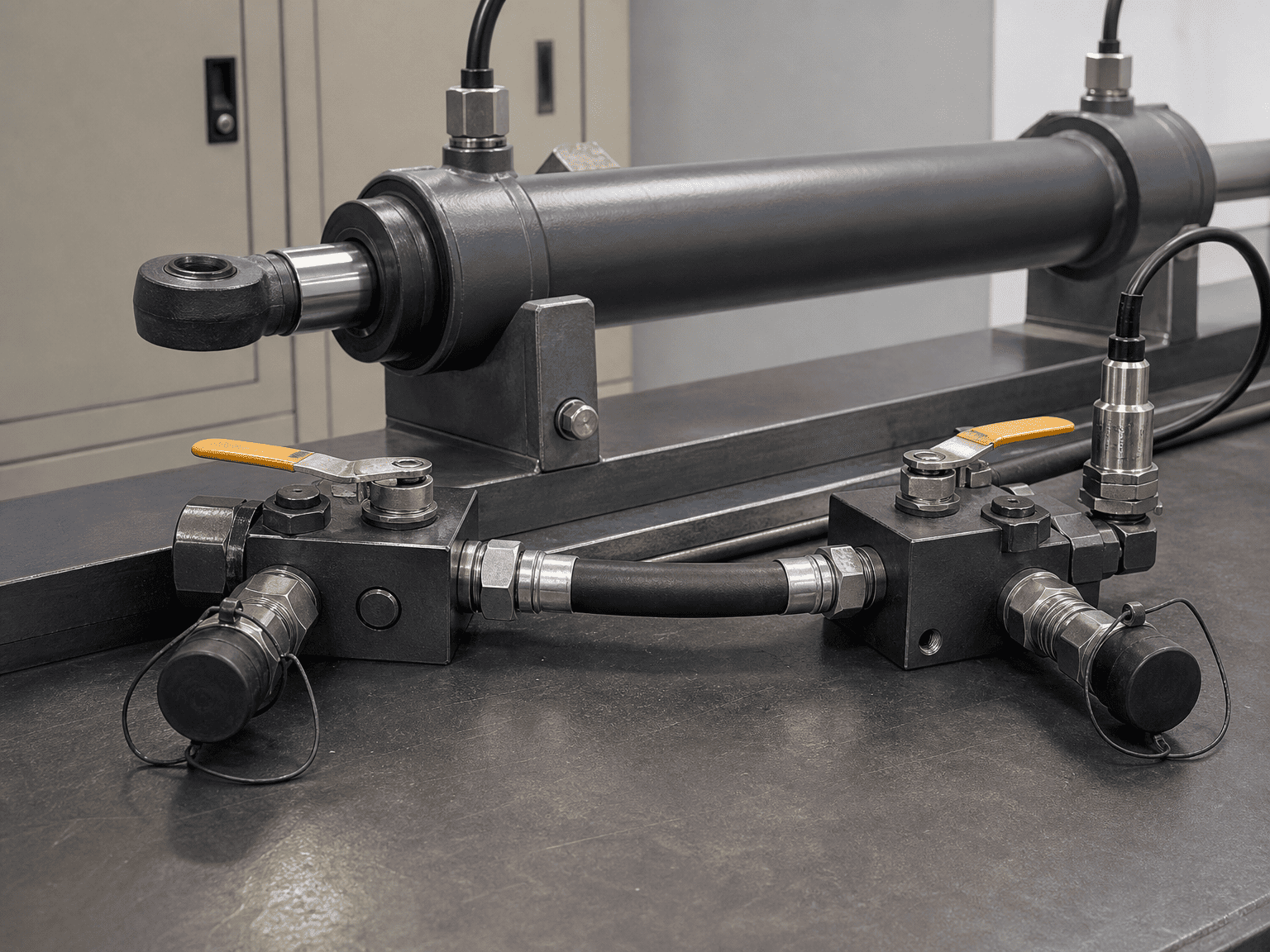

hydraulic cylinder thermal locking review with closed isolation valves trapped hose volume and temperature probe

แรงดันที่เพิ่มขึ้นจะขึ้นอยู่กับคุณสมบัติของของเหลว ปริมาตรที่ติดอยู่ การเปลี่ยนแปลงของอุณหภูมิ ปริมาณอากาศ ความยืดหยุ่นของส่วนประกอบ และความพร้อมของการรั่วไหลหรือการบรรเทา การประมาณการขยายตัวเนื่องจากความร้อนอย่างง่ายอาจช่วยแสดงทิศทางของความเสี่ยง แต่ไม่ควรใช้เป็นการคาดการณ์แรงดันขั้นสุดท้ายหากไม่มีข้อมูลของเหลวและการปฏิบัติตามข้อกำหนดของระบบ

การล็อคด้วยความร้อนอาจเกิดขึ้นได้เมื่อ:

- กระบอกสูบถูกแยกออกจากกันด้วยวาล์วปิดสองตัว

- เช็คที่ดำเนินการโดยนักบินจะดักจับทั้งสองพอร์ต

- ข้อต่อสวมเร็วถูกตัดการเชื่อมต่อโดยมีน้ำมันติดอยู่ระหว่างข้อต่อสวมเร็ว

- เครื่องจักรถูกย้ายจากสภาพอากาศเย็นไปยังเวิร์คช็อปที่อบอุ่น

- แสงแดดหรือแหล่งความร้อนอื่นทำให้กระบอกที่อยู่โดดเดี่ยวอุ่นขึ้น

- วงจรกักโหลดช่วยป้องกันการปรับแรงดันตามปกติ

ปั๊มอาจปิดในขณะที่แรงดันเพิ่มขึ้น นี่คือเหตุผลที่เจ้าหน้าที่ซ่อมบำรุงไม่ควรสรุปว่าวงจรไฮดรอลิกที่ไม่ได้รับพลังงานนั้นไม่มีแรงดัน

V. การทบทวนการออกแบบ OEM: คำถามห้าข้อที่สำคัญ

5.1 จะเกิดอะไรขึ้นหากทั้งสองพอร์ตถูกบล็อค?

ระบุปริมาตรที่ติดอยู่ และคำนวณหรือทดสอบเส้นทางแรงดันสำหรับปลายฝาครอบและปลายก้าน รวมถึงการรั่วไหลของวาล์ว การขยายตัวทางความร้อน อากาศที่ติดอยู่ และการปฏิบัติตามโครงสร้าง

5.2 น้ำมันส่วนเกินจะไปอยู่ที่ไหนระหว่างการขยายตัวเนื่องจากความร้อน?

วงจรอาจต้องใช้อุปกรณ์บรรเทา ปริมาตรส่วนขยาย การจัดเรียงตัวสะสม หรือเส้นทางการแต่งหน้าที่มีการควบคุม วิธีแก้ปัญหาที่ถูกต้องขึ้นอยู่กับน้ำหนักบรรทุก อันตราย สถาปัตยกรรมวาล์ว และข้อกำหนดในการออกแบบเครื่องจักรที่เกี่ยวข้อง

อย่าเพิ่มวาล์วระบายโดยไม่ตรวจสอบการตั้งค่าความดัน ความสามารถในการไหล เส้นทางระบาย และปฏิสัมพันธ์กับฟังก์ชันการรับน้ำหนัก

5.3 แต่ละส่วนประกอบสามารถมองเห็นแรงกดดันใด?

ตรวจสอบท่อสูบ ลูกสูบ ก้าน ซีล พอร์ต ท่อ ข้อต่อ วาล์ว ท่อร่วม และโครงสร้างการติดตั้ง การตั้งค่าการผ่อนปรนของปั๊มไม่ใช่แรงดันสูงสุดที่เห็นในทุกห้องที่ถูกบล็อกโดยอัตโนมัติ

5.4 จะเกิดอะไรขึ้นระหว่างการหยุดหรือการสูญเสียพลังงาน?

ตรวจสอบการหยุดปกติ การหยุดฉุกเฉิน การสูญเสียพลังงานไฟฟ้า ท่อขัดข้อง การคืนสปูลวาล์ว การสูญเสียแรงดันนำร่อง และการแยกการบำรุงรักษาด้วยตนเอง สภาพการยึดที่ปลอดภัยยังคงต้องใช้เส้นทางบรรเทาแรงกดทับ

5.5 จะเกิดอะไรขึ้นเมื่ออุณหภูมิเปลี่ยนแปลง?

กำหนดสภาวะการสตาร์ทขณะเครื่องเย็น อุณหภูมิในการทำงาน สภาพการจอด อุณหภูมิในการเก็บรักษา และการสัมผัสความร้อนโดยตรง หากสามารถแยกกระบอกสูบออกได้ในขณะที่ของไหลติดอยู่ จะต้องพิจารณาความดันความร้อนในการทบทวนความเสี่ยง

วี. อาการที่สมควรได้รับการตรวจสอบ

อาจสงสัยว่ามีการเพิ่มแรงดันหรือการล็อคด้วยความร้อนเมื่อเครื่องแสดง:

- ท่อข้างก้านหรือข้อต่อชำรุดแม้แรงดันปั๊มปกติก็ตาม

- รูปแบบการอัดขึ้นรูปซีลโดยไม่มีเหตุการณ์แรงดันเกินที่ตรงกันของปั๊ม

- กระบอกสูบที่เคลื่อนย้ายได้ยากหลังจากอุ่นหรือเย็นลง

- วาล์วรับน้ำหนักที่ล็อคแน่นเกินคาด

- แรงดันคงเหลือหลังจากปั๊มหยุดทำงาน

- ข้อต่อฟิตติ้งที่ไม่สามารถคลายได้อย่างปลอดภัยระหว่างการบำรุงรักษา

- วาล์วระบายที่เปิดหลังจากหยุดหรืออุณหภูมิเปลี่ยนแปลงเท่านั้น

- แรงดันเพิ่มขึ้นโดยไม่ทราบสาเหตุเมื่อกระบอกสูบถึงจุดหยุดเชิงกล

อาการเหล่านี้ไม่ได้พิสูจน์ถึงกลไกเดียว สิ่งเหล่านี้บ่งชี้ว่าควรวัดและแมปแรงดันพอร์ตและพฤติกรรมของปริมาตรที่ถูกบล็อก

ปกเกล้าเจ้าอยู่หัว ลำดับการแก้ไขปัญหาเชิงปฏิบัติ

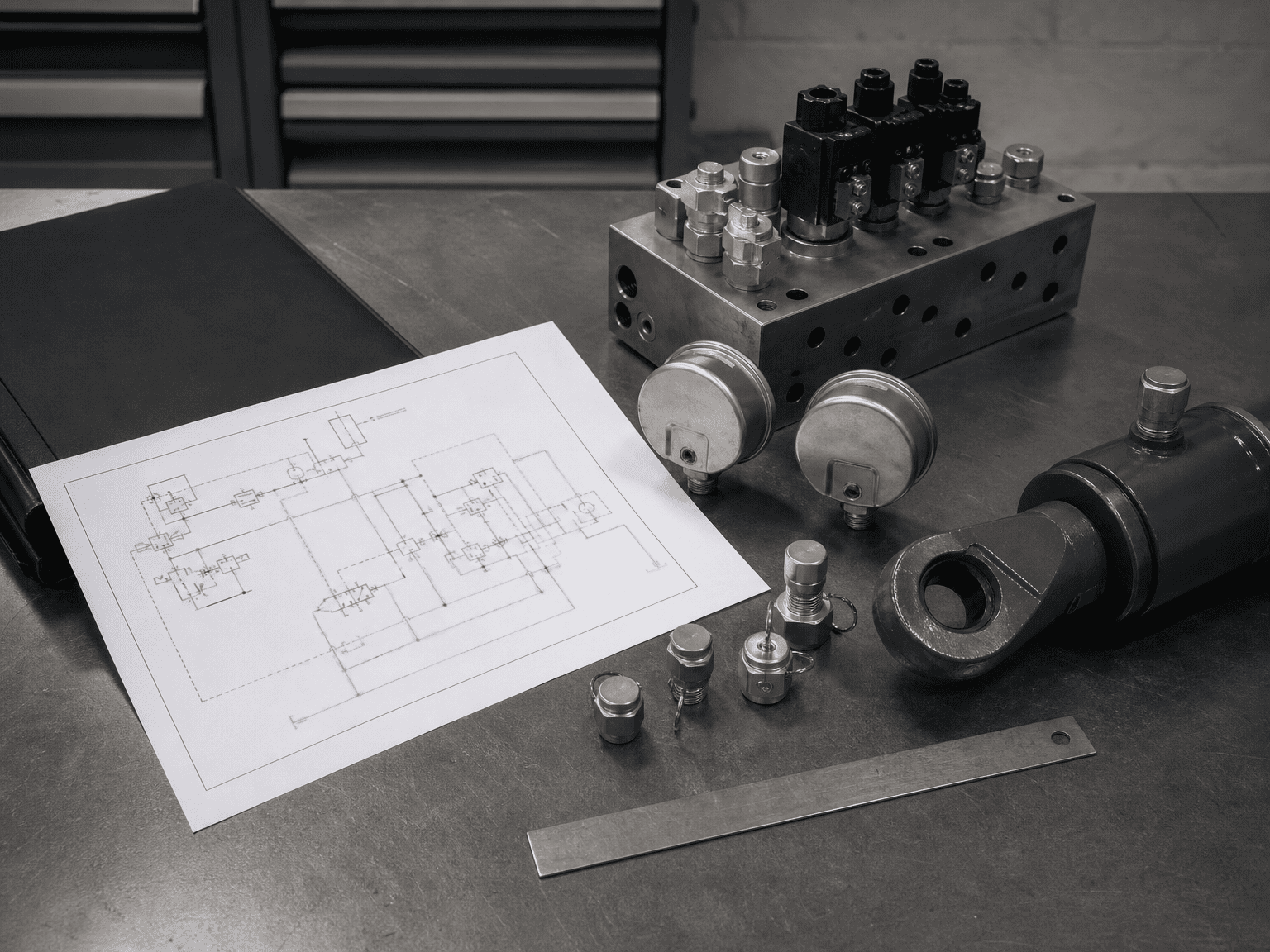

hydraulic circuit pressure review with schematic valve manifold gauges and cylinder mounting component

1.ทำให้เครื่องปลอดภัย ปฏิบัติตามขั้นตอนการแยกและพลังงานสะสมของผู้ผลิตเครื่องจักร อย่าคลายข้อต่อเพื่อดูว่ามีแรงกดดันหรือไม่

2. บันทึกแรงดันพอร์ตทั้งสอง วัดความดันที่ช่องกระบอกสูบภายใต้สภาวะโหลดและอุณหภูมิที่เกี่ยวข้อง ไม่ใช่แค่ที่ปั๊มเท่านั้น

3. ติดตามตรรกะของวาล์ว ระบุการตรวจสอบที่ดำเนินการโดยนักบิน วาล์วถ่วงดุล วาล์วลำดับ การควบคุมการไหล และการเชื่อมต่อการฟื้นฟูใดๆ

4. ระบุปริมาณที่ติดอยู่ ทำเครื่องหมายทุกส่วนที่สามารถแยกออกจากกันได้ด้วยวาล์วปิดหรือข้อต่อที่ถอดออก

5. ตรวจสอบประวัติอุณหภูมิ บันทึกของเหลวและอุณหภูมิโดยรอบก่อน ระหว่าง และหลังเหตุการณ์แรงดัน

6. ตรวจสอบตำแหน่งที่เกิดความล้มเหลว เปรียบเทียบซีล ข้อต่อ ท่อ และช่องวาล์วด้านก้านและด้านหมวก เพื่อดูความเสียหายที่เกี่ยวข้องกับแรงดัน

7. ทบทวนการแก้ไขรูปวาด ยืนยันว่าการปรับเปลี่ยนภาคสนามไม่ได้ลบเส้นทางการผ่อนปรนหรือเปลี่ยนระบบประปาของวาล์ว

8. ทดสอบซ้ำภายใต้สภาวะควบคุม ใช้เครื่องมือที่เหมาะสมและแผนการทดสอบที่จัดทำเป็นเอกสารก่อนส่งเครื่องกลับเข้ารับบริการ

8. สิ่งที่ต้องส่งสำหรับการสอบถามเกี่ยวกับการตรวจสอบแรงกดดันของ OEM

ผู้ผลิตสามารถให้คำตอบที่เป็นประโยชน์มากขึ้นได้เมื่อคำถามรวมถึง:

- รูกระบอกสูบ เส้นผ่านศูนย์กลางก้าน ระยะชัก และการจัดวางการติดตั้ง

- ขนาดพอร์ตปลายหมวกและปลายก้านและเส้นทางท่อ

- แผนผังไฮดรอลิกพร้อมสัญลักษณ์วาล์วและเส้นนำร่อง

- แรงดันระบายปั๊มและแรงดันที่วัดได้ที่แต่ละพอร์ตกระบอกสูบ

- ทิศทางการรับน้ำหนัก สภาวะโหลดแบบแขวนลอย และการหยุดทางกลไก

- วาล์วรับน้ำหนัก วาล์วถ่วงดุล และหมายเลขชิ้นส่วนเช็ควาล์ว

- ประเภทของของไหล ช่วงอุณหภูมิ และสภาวะปริมาตรที่ติดอยู่

- การหยุดปกติ การหยุดฉุกเฉิน และพฤติกรรมการสูญเสียพลังงาน

- รูปถ่ายของซีล ข้อต่อ ท่อ หรือวาล์วที่ชำรุด

- ฟังก์ชันการยึดที่จำเป็นและข้อกำหนดด้านความปลอดภัยของเครื่องจักรที่เกี่ยวข้อง

ค่าแรงดันของปั๊มเพียงค่าเดียวแทบจะไม่เพียงพอที่จะวินิจฉัยการเพิ่มแรงดันได้

ทรงเครื่อง สิ่งที่บทความนี้ไม่ได้อ้างสิทธิ์

การคำนวณพื้นที่ตัวอย่างไม่ใช่ระดับแรงกด บทความนี้ไม่ได้กำหนดการตั้งค่าการผ่อนปรนสากล ขนาดวาล์ว ช่วงอุณหภูมิที่อนุญาต หรือแรงดันการทำงานที่ปลอดภัยให้กับกระบอกสูบที่ไม่ได้ระบุ

ขีดจำกัดแรงดันที่ถูกต้องต้องมาจากแบบร่างกระบอกสูบปัจจุบัน ข้อมูลจำเพาะของวัสดุและซีล การออกแบบวงจร ข้อมูลวาล์ว หลักฐานการทดสอบ และการประเมินความเสี่ยงของเครื่องจักร แค็ตตาล็อกของ Parker บทความไฮดรอลิกทั่วไป หรือสูตรสามารถอธิบายกลไกได้ แต่ไม่มีสิ่งใดที่จะทดแทนการตรวจสอบการใช้งานขั้นสุดท้ายได้

X. เกี่ยวกับ HCIC

HCIC หรือที่รู้จักในชื่อ Jinan Huachen Industrial Co., Ltd. พัฒนาและผลิตกระบอกไฮดรอลิกและหน่วยพลังงานไฮดรอลิกสำหรับรถยนต์ การจัดการขยะ การก่อสร้าง และอุปกรณ์อุตสาหกรรม สำหรับการตรวจสอบการเพิ่มแรงดัน ให้จัดเตรียมวงจรที่สมบูรณ์และสภาวะการทำงานที่วัดได้ เพื่อให้สามารถประเมินกระบอกสูบเป็นส่วนหนึ่งของเครื่องจักรได้ โดยไม่ต้องแยกออกจากกัน
