การคำนวณการโก่งงอของกระบอกไฮดรอลิก: เหตุใดความยาวของระยะชักจึงแทนที่แรงกดพิกัด

I. อันตราย: เมื่อกระบอกสูบ "3,000 psi" ทำงานล้มเหลวที่ 1,200 psi

 ข้อผิดพลาดที่พบบ่อยและมีค่าใช้จ่ายสูงในการออกแบบไฮดรอลิกคือการคำนวณแรงกดของกระบอกสูบโดยใช้แรงดันไฮดรอลิกและพื้นที่ลูกสูบเพียงอย่างเดียว:

                                                                           F = P × เอพิสตัน

ภายใต้สูตรง่ายๆ นี้ กระบอกสูบขนาด 4 นิ้วที่ 3,000 psi จะดันด้วยแรงขับประมาณ 37,700 ปอนด์ (167.7 กิโลนิวตัน) หากระยะชักของกระบอกสูบเพียง 12 นิ้ว ก้านสูบจะรับภาระนั้นได้อย่างง่ายดาย

อย่างไรก็ตาม ให้ขยายกระบอกสูบเดิมนั้นออกไปเป็นระยะชัก 60 นิ้วหรือ 80 นิ้ว และการใช้แรงอัด 37,700 ปอนด์เท่าเดิมนั้นมักจะหักหรืองอก้านลูกสูบอย่างไม้จิ้มฟัน บ่อยครั้งเมื่อความดันของระบบสูงถึง 1,000 ถึง 1,500 psi เท่านั้น

โหมดความล้มเหลวที่เป็นหายนะนี้ไม่ใช่ความล้มเหลวของผลผลิตแรงดึงของวัสดุ มันเป็นการโก่งงอของคอลัมน์แบบยืดหยุ่น ในการใช้งานช่วงชักยาว ความเสถียรทางโครงสร้างของก้านลูกสูบทรงเรียวจะเข้ามาแทนที่ระดับแรงดันของกระบอกสูบโดยสิ้นเชิง

ครั้งที่สอง ฟิสิกส์ของกระบอกไฮดรอลิกการโก่งงอ: ทฤษฎีคอลัมน์ของออยเลอร์

เมื่อกกระบอกไฮดรอลิกขยายออกไปภายใต้แรงอัด ชุดประกอบจะมีลักษณะเป็นเสาโครงสร้างที่ยาวและเรียว โหลดแรงอัดสูงสุดตามทฤษฎีที่เสาเรียวสามารถคงไว้ได้ก่อนที่ความไม่เสถียรด้านข้างจะเกิดขึ้นจะอยู่ภายใต้สูตรการโก่งงอของออยเลอร์:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

ที่ไหน:

• Fcr = โหลดการโก่งงอของออยเลอร์วิกฤต (N หรือ lbf)
• E = โมดูลัสความยืดหยุ่นของวัสดุแท่ง (สำหรับเหล็กกล้าคาร์บอน/โลหะผสมทั่วไป E γ 200 ถึง 210 GPa หรือ 29 × 10⁶ psi)
• I = พื้นที่โมเมนต์ความเฉื่อยของหน้าตัดของแท่งกลมตัน (m⁴ หรือ in⁴)
• L = ระยะห่างในการติดตั้งเพิ่มเติมระหว่างจุดยึด (ม. หรือนิ้ว)
• K = ปัจจัยความยาวคอลัมน์ที่มีประสิทธิภาพตามเงื่อนไขการติดตั้งกระบอกสูบ
• Le = K · L = ความยาวการโก่งงอที่มีประสิทธิภาพ

ที่สาม การคำนวณโมเมนต์ความเฉื่อยสำหรับแท่งตัน:

สำหรับก้านลูกสูบทรงกลมตันที่มีเส้นผ่านศูนย์กลาง dr:

                                                                            ผม = π dr⁴ / 64

โปรดสังเกตว่าโมเมนต์ความเฉื่อยขึ้นอยู่กับกำลังที่สี่ของเส้นผ่านศูนย์กลางแท่ง (dr⁴) ซึ่งหมายความว่าเส้นผ่านศูนย์กลางของก้านที่เพิ่มขึ้นเล็กน้อยจะสร้างความต้านทานการโก่งงอเพิ่มขึ้นอย่างมาก:

• การเพิ่มเส้นผ่านศูนย์กลางของก้านจาก 2.0 นิ้วเป็น 2.5 นิ้ว (เส้นผ่านศูนย์กลางเพิ่มขึ้น 25%) จะเพิ่มความต้านทานการโก่งงอ 144% (2.44×)

IV. การคำนวณปริมาณการทำงานที่ปลอดภัยและปัจจัยด้านความปลอดภัยที่แนะนำ

ไม่เคยดำเนินการกระบอกไฮดรอลิกใกล้ถึงขีดจำกัดการโก่งวิกฤต Fcr ในการใช้งานจริงกระบอกไฮดรอลิกพบกับความเยื้องศูนย์เล็กๆ น้อยๆ การเล่นพินเล็กน้อย การเร่งความเร็วที่พุ่งสูงขึ้น และการโหลดด้านข้างที่หลีกเลี่ยงไม่ได้

แรงผลักดันการออกแบบที่อนุญาตจะต้องมีปัจจัยด้านความปลอดภัยที่เข้มงวด Sf:

                                                                           รกร้าง = Fcr / Sf

แนวทางปัจจัยด้านความปลอดภัยที่แนะนำ:

• เครื่องจักรอุตสาหกรรมแบบอยู่กับที่ (สะอาด มีไกด์): Sf ขั้นต่ำ ≥ 2.5 ถึง 3.0
• เครื่องจักรเคลื่อนที่ทั่วไป (รถพ่วงดัมพ์ รถตัก อุปกรณ์ของเสีย): Sf ขั้นต่ำ ≥ 3.0 ถึง 3.5
• การยกที่มีความเสี่ยงสูง / บุคลากร (แพลตฟอร์มทางอากาศ รถบูม รถเครนเคลื่อนที่): Sf ขั้นต่ำ ≥ 3.5 ถึง 4.5

V. อัตราส่วนความเรียวและการเปลี่ยนไปใช้สูตรของจอห์นสัน

สูตรของออยเลอร์ถือว่าการดัดงอแบบยืดหยุ่นล้วนๆ และใช้ได้เฉพาะกับคอลัมน์เรียว โดยที่อัตราส่วนความเรียว แล เกินเกณฑ์การเปลี่ยนคอลัมน์ γc

                                                       แล = Le / rg = (K · L) / (dr / 4) = 4 KL / dr

โดยที่ rg = √I/A = dr / 4 คือรัศมีของการหมุน

สำหรับเหล็กกล้าโครเมียม 1045 หรือ 4140 ทั่วไป เกณฑ์การเปลี่ยนผ่าน แลมบ์ดา อยู่ที่ 85 ถึง 105:

• ถ้า แลมบ์ > แลมซี (แท่งเรียวยาว): ใช้สูตรออยเลอร์ (ความล้มเหลวเนื่องจากความไม่เสถียรของความยืดหยุ่น)
• หาก γ ≤ lamc (แท่งสั้นถึงปานกลาง): ใช้สูตรพาราโบลาของ Johnson หรือกำลังรับแรงอัดมาตรฐาน (ความล้มเหลวเนื่องจากแรงอัดหรือการโก่งงอที่ไม่ยืดหยุ่น)

วี. 4 การกำกับดูแลด้านวิศวกรรม OEM ทั่วไปที่ทำให้เกิดก้านงอ

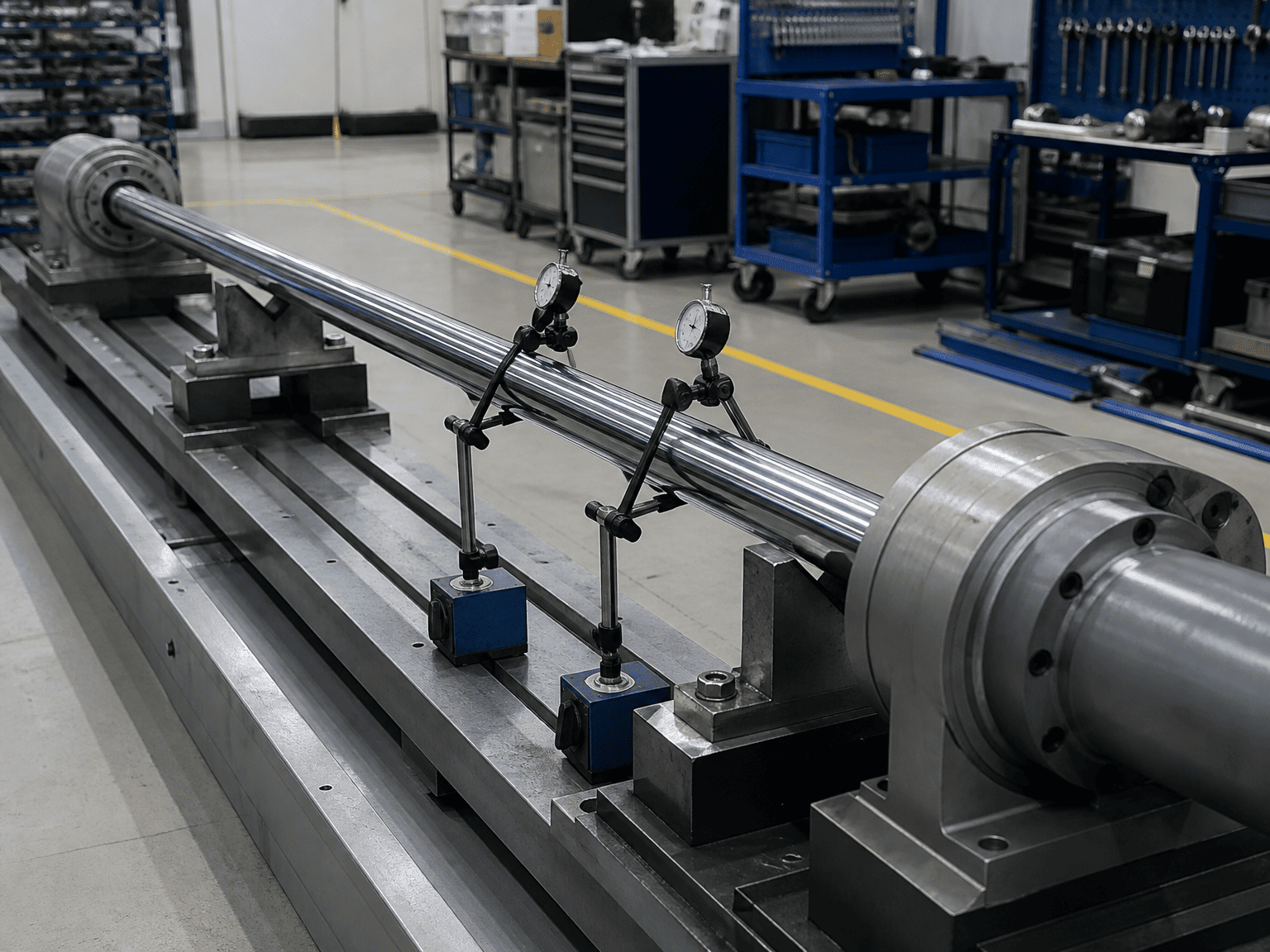

1. การคำนวณการโก่งงอที่ความยาวที่หดกลับ แทนที่จะเป็นความยาวที่ขยายเต็มที่:ช่วงเวลาที่เปราะบางที่สุดเกิดขึ้นเมื่อก้านอยู่ที่ระยะชัก 100% โดยที่ L อยู่ที่ระดับสูงสุด
2. ละเว้นการหย่อนแนวนอนภายใต้น้ำหนักตาย:สำหรับกระบอกสูบแนวนอนยาว (ระยะชัก> 2 เมตร) ก้านโครเมียมหนักจะหย่อนคล้อยเล็กน้อยภายใต้แรงโน้มถ่วง ทำให้เกิดแรงเยื้องศูนย์ในตัวที่ช่วยเร่งการโก่งงอ
3. สมมติว่า Pin Mount ยังคงไม่มีแรงเสียดทาน:เมื่อเวลาผ่านไป หมุดเดือยที่เป็นสนิมหรือไม่มีจาระบีจะยึดเกาะ เปลี่ยนจุดยึดเดือยให้เป็นข้อต่อที่ล็อคบางส่วนและเน้นแรงบิดซึ่งกระตุ้นให้เกิดโมเมนต์การโก่งตัว
4. ละเลยวงจรการฟื้นฟู:วงจรดิฟเฟอเรนเชียล/รีเจนเนอเรชั่นใหม่ทำให้ทั้งด้านฝาครอบและก้านมีแรงดันปั๊มเต็ม โดยคงแรงผลักแบบเต็มคอลัมน์ในขณะที่ลดระยะขอบของโครงสร้าง

ปกเกล้าเจ้าอยู่หัว สิ่งที่ต้องส่งเมื่อปรับขนาดกระบอกสูบช่วงชักยาวด้วย HCIC

หากต้องการรับการตรวจสอบการโก่งงอและการตรวจสอบคอลัมน์ FEA จากวิศวกร HCIC ให้ครบถ้วน โปรดจัดเตรียม:

1. กระบอกสูบขณะทำงาน ระยะชัก และแรงดันผ่อนปรนไฮดรอลิกสูงสุด
2. รูปทรงการติดตั้งเครื่องจักรและการวาดฉากยึดเดือย (เพื่อยืนยันปัจจัย K)
3. การวางแนวการติดตั้ง (แนวนอน แนวตั้งดันขึ้น/ลง หรือส่วนโค้งเชิงมุม)
4. ข้อจำกัดการนำทางภายนอก (โหลดที่ไม่มีการควบคุมเทียบกับรางสไลด์เชิงเส้นที่มีความแม่นยำ)
5. รอบการทำงาน ความเร็วรอบการทำงาน และสภาพแวดล้อม

8. ร่วมมือกับ HCIC สำหรับวิศวกรรมงานหนักและกระบอกสูบสั่งทำพิเศษ

HCIC ให้บริการวิศวกรรมไฮดรอลิกที่ได้รับการรับรอง การสร้างแบบจำลอง 3D CAD และการผลิตกระบอกสูบแบบกำหนดเองสำหรับอุปกรณ์เคลื่อนที่และอุปกรณ์อุตสาหกรรมหนักทั่วโลก
