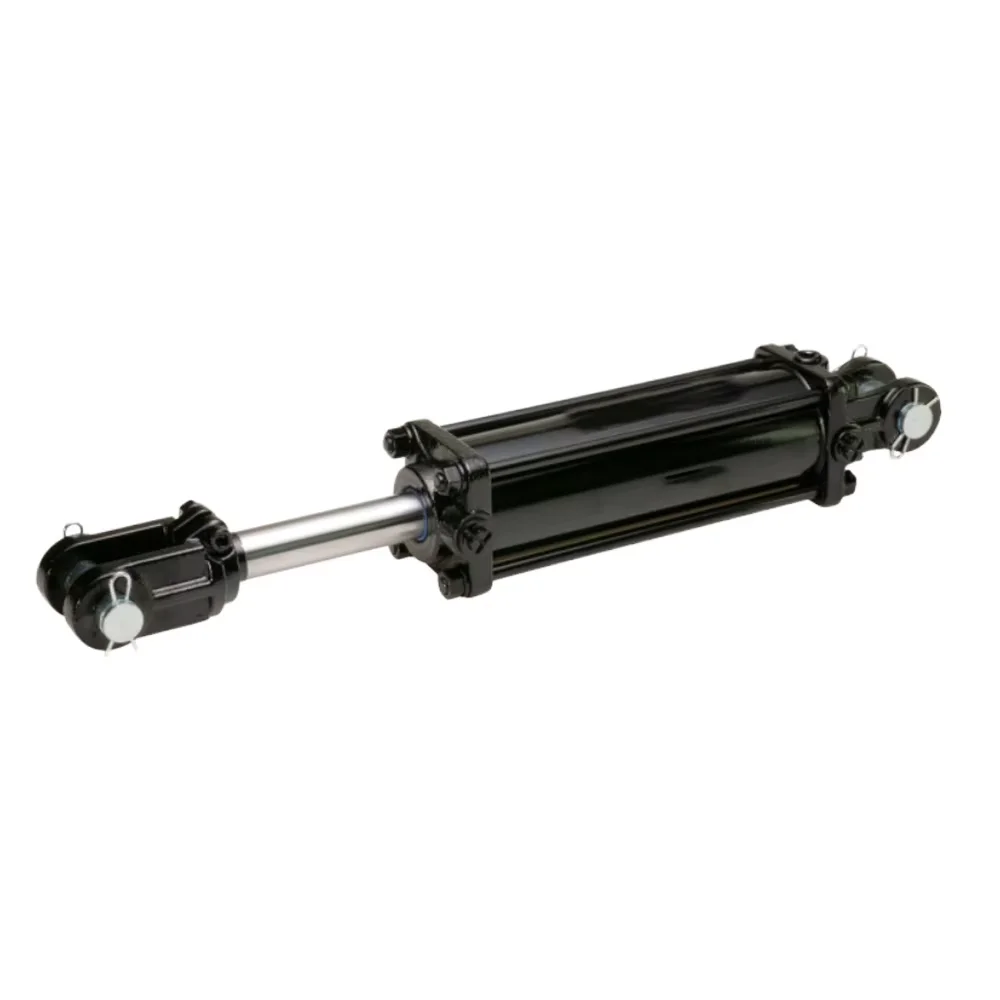

กระบอกไฮดรอลิก Clevis แบบเชื่อมคู่

I. ภาพรวมผลิตภัณฑ์

1.1 คำจำกัดความหลัก

กระบอกไฮดรอลิกปิ๊นคู่แบบเชื่อมหมายถึงตัวขับเคลื่อนไฮดรอลิกแบบเชื่อมเต็มรูปแบบพร้อมกับปิ๊นคู่ปลอมแปลงที่ด้านล่างกระบอกสูบและปลายก้าน มันเป็นของซีรีย์กระบอกเชื่อมสำหรับงานหนักและส่วนใหญ่ใช้การออกแบบวงจรน้ำมันแบบแสดงสองครั้ง

กระบอกสูบปิ๊นคู่แบบเชื่อมแตกต่างจากกระบอกไฮดรอลิกแบบก้านผูกแบบดั้งเดิม มีโครงสร้างโดยรวมที่กะทัดรัด ความสามารถในการต้านทานโหลดด้านข้างที่แข็งแกร่งขึ้น และอายุการใช้งานที่ยาวนานขึ้นภายใต้สภาพแวดล้อมการทำงานที่มีภาระสูงกลางแจ้งที่เต็มไปด้วยโคลน

1.2 วิธีแก้ปัญหาจุดเจ็บปวดของผู้ใช้

ร้านซ่อมในฟาร์ม โรงงาน OEM รถพ่วง และผู้ผลิตเครื่องจักรก่อสร้างขนาดเล็ก มักจะพบปัญหารอยเชื่อมไฮดรอลิกที่มีรอยเชื่อมบางและผนังถังบาง กระบอกสูบราคาถูกเหล่านี้น้ำมันรั่วซึมได้ง่าย งอข้อต่อเคลวิส หรือแตกร้าวในระหว่างการยกเป็นเวลานาน

เราผลิตกระบอกสูบไฮดรอลิกแบบเคลวิสคู่แบบเชื่อมเป็นเวลา 28 ปี วิศวกรที่ไซต์งานของเราจัดการกับกรณีความล้มเหลวของกระบอกสูบหลายร้อยกรณีจากผู้ซื้อทั่วโลกทุกเดือน เราปรับโครงสร้างการเชื่อมเคลวิสให้เหมาะสม ผนังถังหนาขึ้น และอัพเกรดชุดซีลเพื่อหลีกเลี่ยงปัญหาการพังทลายทั่วไปสำหรับเครื่องจักรกลหนักกลางแจ้ง รองรับการสั่งซื้อตัวอย่างขนาดเล็กโดยไม่มีขั้นต่ำสำหรับการทดสอบของลูกค้า

ครั้งที่สอง โครงสร้างภายในของผลิตภัณฑ์และความได้เปรียบด้านงานฝีมือ

2.1 งานฝีมือการผลิตที่สำคัญ

ขั้นตอนการประมวลผลหลักทั้งหมดของกระบอกไฮดรอลิกเคลวิสคู่แบบเชื่อมของเราเสร็จสิ้นในเวิร์กช็อปไฮดรอลิกขนาด 12000 ตร.ม. ของเราเอง โดยไม่มีการว่าจ้างส่วนประกอบหลักจากภายนอก ยานแต่ละลำได้รับการออกแบบมาเพื่อปรับปรุงความต้านทานโหลดและประสิทธิภาพการปิดผนึก

2.1.1 กระบอกหนาไม่มีรอยต่อ Honed

เราใช้ท่อเหล็กไร้ตะเข็บรีดร้อนที่มีการรักษาความแม่นยำภายใน ความหนาของผนังถังจะหนากว่ารุ่นตลาดทั่วไป กระบอกสูบหนาสามารถลดการเสียรูปของกระบอกสูบภายใต้แรงดันสูงอย่างต่อเนื่อง และการขัดภายในจะช่วยลดรอยขีดข่วนซึ่งจะทำให้น้ำมันรั่วภายใน

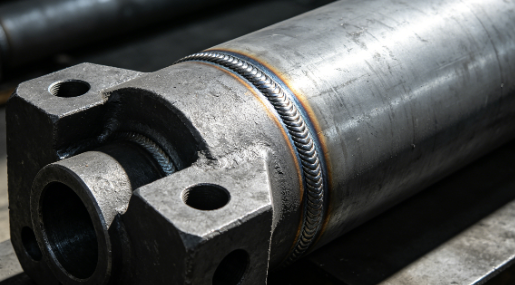

2.1.2 ปิ๊นหลอมรวมและการเชื่อมแบบเจาะเต็ม

ตัวเชื่อมแบบปิ๊นคู่เป็นเหล็กหลอมชิ้นเดียวแทนการเชื่อมประกบแผ่นบาง ตำแหน่งการเชื่อมต่อระหว่างปิ๊นและบาร์เรลใช้การเชื่อมอาร์กใต้น้ำแบบเจาะเต็ม 8-12 มม. ตะเข็บการเชื่อมมีความหนาและสม่ำเสมอ ป้องกันรอยแตกร้าวของตัวดึงได้อย่างมีประสิทธิภาพภายใต้แรงด้านข้างที่หนักของรถแทรกเตอร์และตัวแยกท่อนไม้

2.1.3 ก้านลูกสูบชุบโครเมียมหนา

พื้นผิวก้านลูกสูบเป็นพื้นที่มีความแม่นยำ จากนั้นเคลือบด้วยชั้นฮาร์ดโครม 28-32μm การเคลือบโครเมี่ยมหนาช่วยป้องกันสนิมและความต้านทานการสึกหรอได้อย่างมีเสถียรภาพ สารเคลือบจะไม่ลอกออกแม้จะอยู่ภายใต้การทำงานในฟาร์มที่เต็มไปด้วยโคลนเป็นเวลาหนึ่งปี

2.1.4 ระบบปิดผนึกคอมโพสิตหลายประเภท

การประกอบแบบมาตรฐานใช้ซีลยาง NBR เพื่อให้เข้ากับน้ำมันไฮดรอลิกทั่วไปภายใต้อุณหภูมิปกติ ซีลยางฟลูออรีน FKM เป็นตัวเลือกการอัพเกรดสำหรับอุปกรณ์ที่มีอุณหภูมิสูงที่ทำงานตั้งแต่ -20°C ถึง 180°C ปิดกั้นการรั่วไหลของน้ำมันภายในและภายนอกได้อย่างสมบูรณ์

2.2 มาตรฐานการตรวจสอบการส่งมอบโรงงาน

กระบอกไฮดรอลิกเคลวิสคู่ที่เชื่อมเสร็จแล้วทุกอันจะต้องผ่านการทดสอบแรงดันเกินพิกัด 1.5 เท่าเป็นเวลา 30 นาที และการตรวจสอบความหนาแน่นของอากาศเต็มรูปแบบก่อนจัดส่ง เราบันทึกข้อมูลการทดสอบสำหรับแต่ละกระบอกสูบ และสามารถจัดทำรายงานการทดสอบแรงดันที่สมบูรณ์สำหรับลูกค้าที่สั่งซื้อจำนวนมาก

ที่สาม สถานการณ์การใช้งานที่หลากหลาย

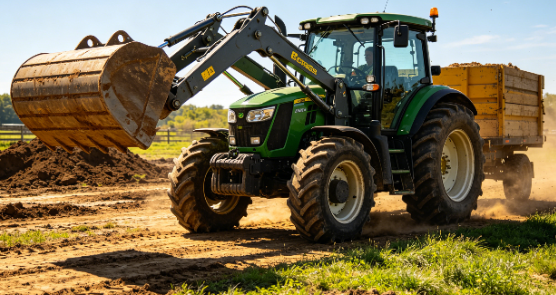

3.1 การจับคู่เครื่องจักรกลการเกษตร

ตัวหนีบไฮดรอลิกแบบเชื่อมของเราถูกนำมาใช้กันอย่างแพร่หลายกับอุปกรณ์เคลื่อนที่ในฟาร์มทุกชนิด การออกแบบตัวยึดแบบปิ๊นคู่ทำให้สามารถติดตั้งเพลาพินได้อย่างรวดเร็วโดยไม่ต้องใช้อุปกรณ์เสริมเพิ่มเติม

อุปกรณ์จับคู่หลัก: แขนยกของรถแทรกเตอร์, เครื่องแยกไฮดรอลิก, เครื่องอัดฟาง, เครื่องเก็บเกี่ยวขนาดเล็ก, รถลากจูงในฟาร์ม

3.2 การจับคู่อุปกรณ์ก่อสร้างขนาดเล็ก

กระบอกหูคู่แบบเชื่อมขนาดกะทัดรัดเหมาะกับเครื่องจักรก่อสร้างขนาดเล็กที่มีพื้นที่ติดตั้งจำกัด ประสิทธิภาพการทำงานที่มั่นคงภายใต้ฝุ่นและการสั่นสะเทือนในสถานที่ก่อสร้าง

อุปกรณ์จับคู่หลัก: เครื่องขุดเจาะขนาดเล็ก, กระบอกสูบเอียงของตัวตัก, รถบดถนนขนาดเล็ก, เครื่องผสมคอนกรีต

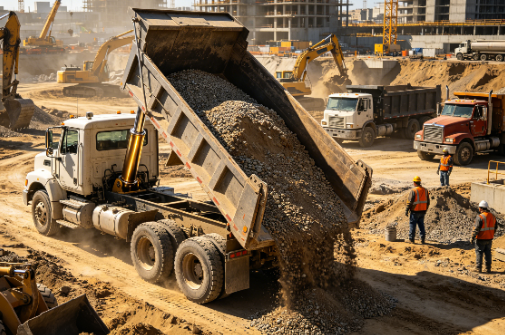

3.3 การจับคู่อุปกรณ์โลจิสติกส์และการขนส่ง

แรมเคลวิสแบบเชื่อมที่มีแบริ่งรับน้ำหนักสูงเป็นชิ้นส่วนทดแทนหลักสำหรับรถยกโลจิสติกส์และอุปกรณ์ขนถ่ายคลังสินค้า

อุปกรณ์จับคู่หลัก: กระบอกไฮดรอลิกสำหรับรถพ่วงเทรลเลอร์, รถยกลากจูง, กระบอกไฮดรอลิกเชื่อมแบบปรับระดับท่าเรือ, แท่นยกโต๊ะแบบขากรรไกร

3.4 การจับคู่อุปกรณ์ตามสั่งทางอุตสาหกรรมทั่วไป

กระบอกสูบปิ๊นคู่แบบเชื่อมขนาดที่กำหนดเองสามารถปรับแต่งตามแบบอุปกรณ์อุตสาหกรรม เหมาะสำหรับการบำบัดของเสีย การยกวัสดุ และการเปลี่ยนการบำรุงรักษาอุปกรณ์

อุปกรณ์จับคู่หลัก: เครื่องอัดขยะ, เครื่องยกวัสดุ, เครื่องอัดไฮดรอลิกขนาดเล็ก, เครื่องเปลี่ยนไฮดรอลิกทดแทนหลังการขาย

IV. กรอกพารามิเตอร์ทางเทคนิค

4.1 ข้อมูลจำเพาะคงที่มาตรฐาน

รายการตรวจสอบ	พารามิเตอร์มาตรฐาน
ขนาดเจาะ	30 มม.-200 มม. (1.2 นิ้ว-8 นิ้ว)
เส้นผ่านศูนย์กลางก้าน	20 มม.-120 มม
ความยาวช่วงชัก	50 มม.-3000 มม
จัดอันดับความกดดันการทำงาน	21MPa (3000PSI)
ประเภทการดำเนินการมาตรฐาน	การแสดงสองครั้ง
วัสดุซีลมาตรฐาน	ยางเอ็นบีอาร์
การรักษาพื้นผิว	สีป้องกันสนิมสีดำด้าน

4.2 พารามิเตอร์การอัพเกรดเสริมแบบกำหนดเอง

V. คุณสมบัติโรงงาน การควบคุมคุณภาพ และการบรรจุการส่งออก

5.1 การรับรองการผลิตที่ได้รับอนุญาต

สายการผลิตกระบอกไฮดรอลิกทั้งหมดของเราผ่านการรับรองระบบการจัดการคุณภาพ ISO9001 ผลิตภัณฑ์ไฮดรอลิกแบบเชื่อมสำหรับงานหนักทั้งหมดตรงตามมาตรฐานความปลอดภัยทางอุตสาหกรรม CE เราสามารถจัดเตรียมสำเนาเอกสารรับรองสำหรับการดำเนินพิธีการศุลกากรและการตรวจสอบโรงงานของลูกค้าได้

5.2 ระบบควบคุมคุณภาพที่สมบูรณ์

เรากำหนดเวิร์กช็อปการตรวจสอบวัตถุดิบที่เป็นอิสระ สถานีตรวจสอบการประมวลผลผลิตภัณฑ์กึ่งสำเร็จรูป และห้องทดสอบแรงดันผลิตภัณฑ์สำเร็จรูป ท่อเหล็กดิบ เคลวิสปลอมแปลง และชิ้นส่วนซีลทั้งหมดจะถูกตรวจสอบก่อนการผลิต วัตถุดิบที่มีข้อบกพร่องจะถูกปฏิเสธโดยตรงเพื่อหลีกเลี่ยงความล้มเหลวของผลิตภัณฑ์สำเร็จรูป

5.3 โครงการบรรจุภัณฑ์มาตรฐานการส่งออก

กระบอกไฮดรอลิกแบบเคลวิสคู่แบบเชื่อมแต่ละอันจะถูกเคลือบด้วยน้ำมันป้องกันสนิมก่อน ห่อด้วยฟิล์มพลาสติกเพื่อหลีกเลี่ยงการกัดกร่อนของน้ำทะเลในระหว่างการขนส่งทางทะเล จากนั้นใส่ลงในกล่องไม้ส่งออกที่เป็นของแข็งพร้อมแผ่นโฟมคงที่เพื่อป้องกันการชนและการเสียรูปในการขนส่งทางไกล

วี. คำถามที่พบบ่อย

คำถามที่ 1: ฉันสามารถปรับแต่งกระบอกสูบเคลวิสคู่แบบเจาะและระยะชักที่ไม่ได้มาตรฐานได้หรือไม่

A1: ได้ ทีมงานด้านเทคนิคของเราสามารถออกแบบขนาดกระบอกสูบพิเศษตามแบบอุปกรณ์ของคุณได้ภายใน 24 ชั่วโมง

คำถามที่ 2: แรงดันใช้งานสูงสุดของ clevis ram แบบเชื่อมมาตรฐานของคุณคือเท่าใด

A2: แรงดันมาตรฐานคือ 3000PSI (21MPa) รุ่นอัพเกรดแรงดันสูง 35MPa มีไว้สำหรับการขุดอุปกรณ์ที่มีน้ำหนักมาก

Q3: ระยะเวลาการรับประกันกระบอกไฮดรอลิกแบบเคลวิสแบบเชื่อมนานแค่ไหน?

A3: เราให้การรับประกัน 12 เดือนภายใต้สภาพการทำงานที่ถูกต้องตามปกติ ความเสียหายที่เกิดจากการทำงานที่ไม่เหมาะสมจะไม่ครอบคลุมอยู่ในการรับประกัน
