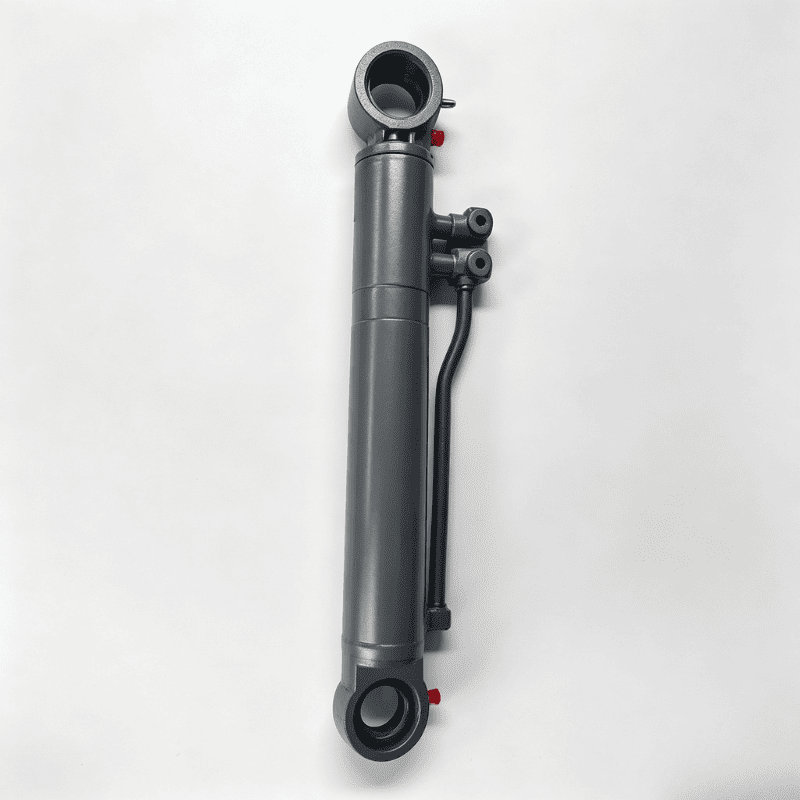

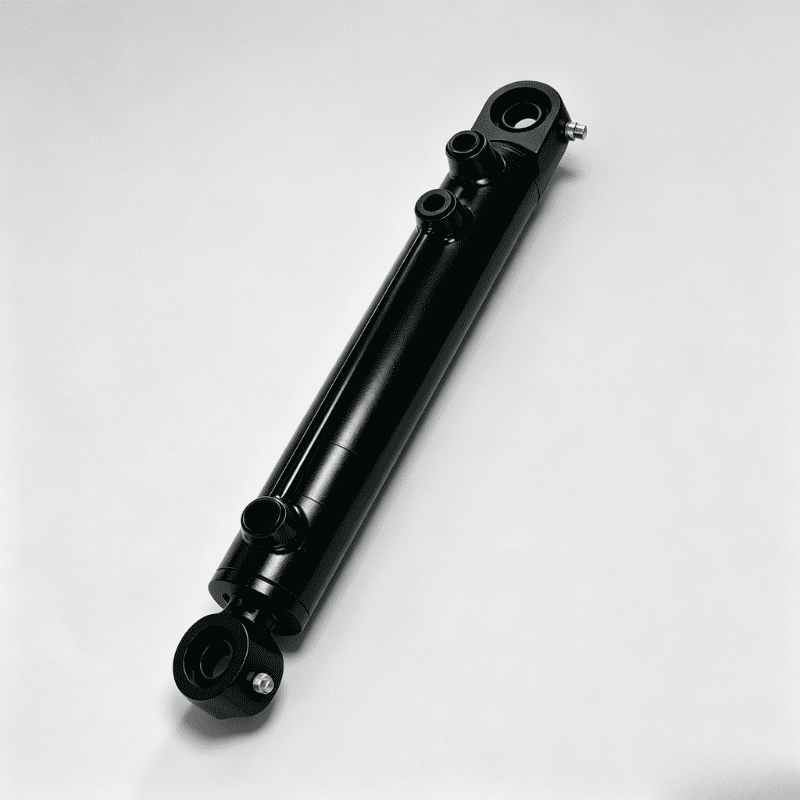

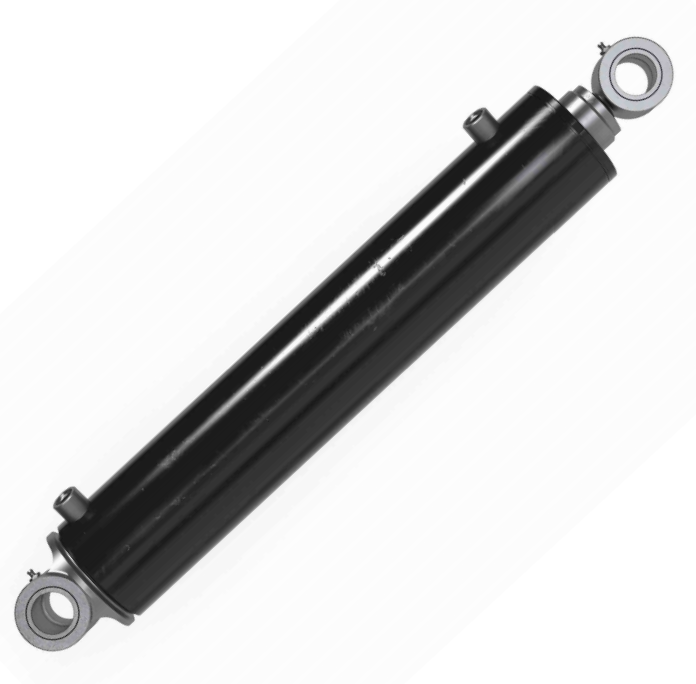

M-1419165 เป็นกระบอกไฮดรอลิกแบบสไลด์ก้านเจาะขนาด 5 นิ้ว ขนาด 4 นิ้ว สำหรับรถบรรทุกขยะแบบมีล้อหลัง โดยมีระยะชัก 32.5 นิ้ว สำหรับการใช้งานกับรถบรรทุกขยะแบบมีล้อหลัง
Description:
กระบอกสไลด์Bore:
5 นิ้วRod diameter:
4 นิ้วStroke:
32.5 นิ้วกระบอกไฮดรอลิกแบบสไลด์ M-1419165 มีอยู่ในแคตตาล็อก HCIC-2026 ใต้กระบอกไฮดรอลิกของรถบรรทุกขยะด้านหลัง คำอธิบายแคตตาล็อกของมันคือกระบอกสไลด์ที่มีรูขนาด 5 นิ้ว คันเบ็ดขนาด 4 นิ้ว และระยะชัก 32.5 นิ้ว

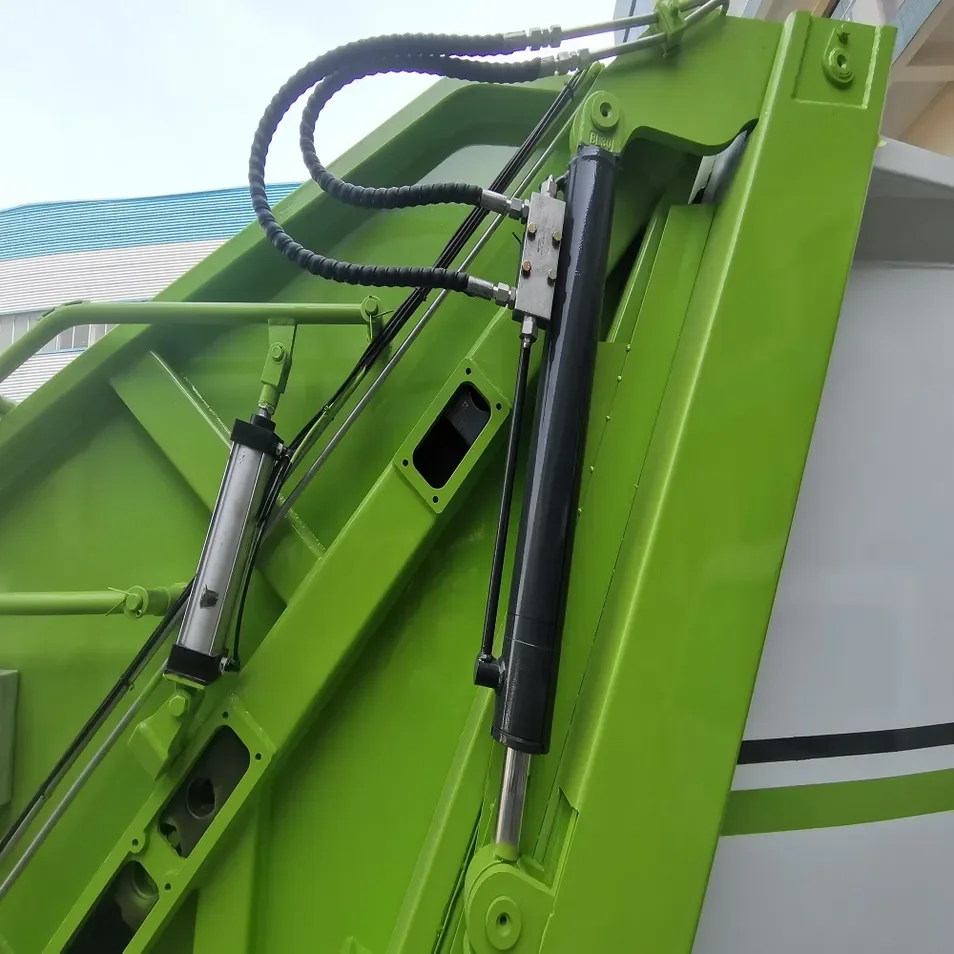

กระบอกไฮดรอลิกแบบสไลด์ทำงานเป็นส่วนหนึ่งของกลไกการขนถ่ายวัสดุภายในของตัวโหลดด้านหลัง ควรประเมินร่วมกับแผ่นสไลด์ ไกด์ พิน โครงสร้างตัวถัง และวงจรไฮดรอลิก กระบอกไฮดรอลิกที่มีรูเจาะเท่ากันจะไม่ใช่การเปลี่ยนที่ถูกต้องโดยอัตโนมัติ หากระยะชัก ขนาดก้าน ศูนย์กลางการติดตั้ง หรือเส้นทางการเคลื่อนที่แตกต่างกัน
| พารามิเตอร์ | ค่าแค็ตตาล็อก |
|---|---|
| แบบอย่าง | M-1419165 |
| หมวดหมู่สินค้า | รถขนขยะท้ายกระบอกไฮดรอลิก |
| คำอธิบาย | กระบอกสไลด์ |
| เบื่อ | 5 นิ้ว |
| เส้นผ่านศูนย์กลางก้าน | 4 นิ้ว |
| จังหวะ | 32.5 นิ้ว |
| แหล่งที่มา | แค็ตตาล็อก HCIC-2026 หน้า 1 11 |
รายการแค็ตตาล็อกไม่ได้ระบุความดันในการทำงาน น้ำหนัก ข้อมูลจำเพาะของพอร์ต ความยาวปิด หรือเกรดวัสดุเฉพาะรุ่นสำหรับ M-1419165 รายละเอียดเหล่านี้จะต้องได้รับการยืนยันสำหรับเครื่องจักรจริงและการกำหนดค่าการเปลี่ยน
M-1419165 ใช้ความสัมพันธ์เชิงมิติของกระบอกสูบขนาด 5 นิ้วและแกนขนาด 4 นิ้วเพื่อสร้างการเคลื่อนที่เชิงเส้นแบบควบคุมภายในกลไกการเลื่อนของตัวโหลดด้านหลัง เส้นผ่านศูนย์กลางก้านขนาดใหญ่เป็นข้อมูลอ้างอิงในการประกอบที่สำคัญ เนื่องจากจะส่งผลต่อพื้นที่ด้านข้างก้าน การจัดเรียงตัวนำทาง การเชื่อมต่อในการติดตั้ง และระยะห่างที่มีอยู่
ระยะชัก 32.5 นิ้ว อธิบายการเคลื่อนที่เชิงเส้นของกระบอกสูบ เส้นทางที่แท้จริงของแผ่นสไลด์ขึ้นอยู่กับรางนำ ตำแหน่งเดือยหรือหมุด การหยุดทางกล และรูปร่างของตัวโหลดด้านหลัง ด้วยเหตุนี้ การตรวจสอบการเปลี่ยนทดแทนจึงต้องวัดกระบอกสูบในตำแหน่งปลายทั้งสอง ไม่ใช่แค่เปรียบเทียบระยะชักของแค็ตตาล็อกเท่านั้น
แค็ตตาล็อกวาง M-1419165 ไว้ในส่วนรถบรรทุกขยะด้านหลัง และระบุว่าเป็นกระบอกเลื่อนโดยเฉพาะ คำอธิบายการใช้งานนี้ช่วยให้ผู้ซื้อมุ่งเน้นการสอบถามเกี่ยวกับการเคลื่อนที่ของสไลด์และการวางแนวไกด์ แทนที่จะมองว่าชิ้นส่วนนั้นเหมือนกับกระบอกสูบอุตสาหกรรมทั่วไป
ก่อนสั่งซื้อ M-1419165 ให้ตรวจสอบ:
ไม่ควรคาดหวังว่ากระบอกสไลด์จะเอาชนะตัวกั้นแบบงอหรือแผ่นสไลด์ที่ยึดไว้ ความต้านทานเชิงกลที่มากเกินไปอาจส่งผลต่อวงจรทั้งหมด และอาจทำให้การเปลี่ยนเสียงดูเหมือนเป็นชิ้นส่วนที่ไม่ถูกต้อง
แคตตาล็อก HCIC แสดงรายการกระบอกไฮดรอลิกแบบเลื่อน M-1419165 สำหรับระบบไฮดรอลิกของรถบรรทุกขยะด้านหลัง ดังนั้นจึงถือได้ว่าเป็นการรวม OEM ของรถตักล้อหลัง การจัดหากระบอกสูบทดแทน และการบำรุงรักษากลุ่มรถที่ขนาดโมเดลและกลไกการเลื่อนเข้ากันได้
ฉลากการใช้งานไม่ได้กำหนดขนาดที่พอดีสากล ตัวโหลดด้านหลังอาจแตกต่างกันในการจัดเรียงไกด์ ขนาดสไลด์ ลำดับการโหลด และการควบคุมไฮดรอลิก ควรตรวจสอบความแตกต่างเหล่านี้ก่อนซื้อ
สำหรับการซื้อชิ้นส่วนอะไหล่ “กระบอกเลื่อน” มีประโยชน์มากกว่าฉลากกระบอกไฮดรอลิกทั่วไป เนื่องจากเชื่อมโยงส่วนประกอบเข้ากับฟังก์ชันเฉพาะของเครื่องจักร ผู้ซื้อสามารถใช้คำอธิบายนี้เพื่อจัดระเบียบการสอบถามทางเทคนิคเกี่ยวกับ:
วิธีการเน้นฟังก์ชั่นเป็นหลักนี้ช่วยลดความเสี่ยงในการเลือกกระบอกสูบเพียงเพราะรูของมันดูคล้ายกับชิ้นส่วนที่มีอยู่แล้ว
ส่ง HCIC:
หากกระบอกสูบเดิมชำรุด ให้รวมรูปภาพของแกน กระบอกปืน จุดยึด และตัวกั้นด้วย กลไกโดยรอบอาจเกี่ยวข้องกับการทบทวนการทดแทน
กระบอกไฮดรอลิกแบบสไลด์ M-1419165 เป็นกระบอกสไลด์ที่กำหนดโดยแคตตาล็อกสำหรับการใช้งานรถบรรทุกขยะด้านหลัง ข้อมูลการระบุที่สำคัญคือรูเจาะขนาด 5 นิ้ว แกนขนาด 4 นิ้ว ระยะชัก 32.5 นิ้ว และคำอธิบายแค็ตตาล็อก "กระบอกสไลด์"
ค่าเหล่านี้เป็นจุดเริ่มต้นในทางปฏิบัติสำหรับการสอบถามเกี่ยวกับ OEM และการเปลี่ยนชิ้นส่วน แต่การตัดสินใจที่เชื่อถือได้นั้นต้องการมากกว่าการเปรียบเทียบแบบเจาะลึก ส่งภาพวาดกลไกการเลื่อน ขนาดการติดตั้ง ข้อมูลวงจรไฮดรอลิก และเงื่อนไขการนำทาง เพื่อให้ HCIC สามารถประเมิน M-1419165 เทียบกับระบบรถขนขยะที่สมบูรณ์
HCIC หรือที่รู้จักกันในชื่อ Jinan Huachen Industrial Co., Ltd. พัฒนาและผลิตกระบอกไฮดรอลิก หน่วยกำลังไฮดรอลิก และส่วนประกอบที่เกี่ยวข้องสำหรับรถยนต์ การจัดการขยะ และการใช้งานทางอุตสาหกรรม ความเหมาะสมของผลิตภัณฑ์ขั้นสุดท้ายควรได้รับการยืนยันโดยเทียบกับการออกแบบเครื่องจักรและสภาพการทำงานจริง
