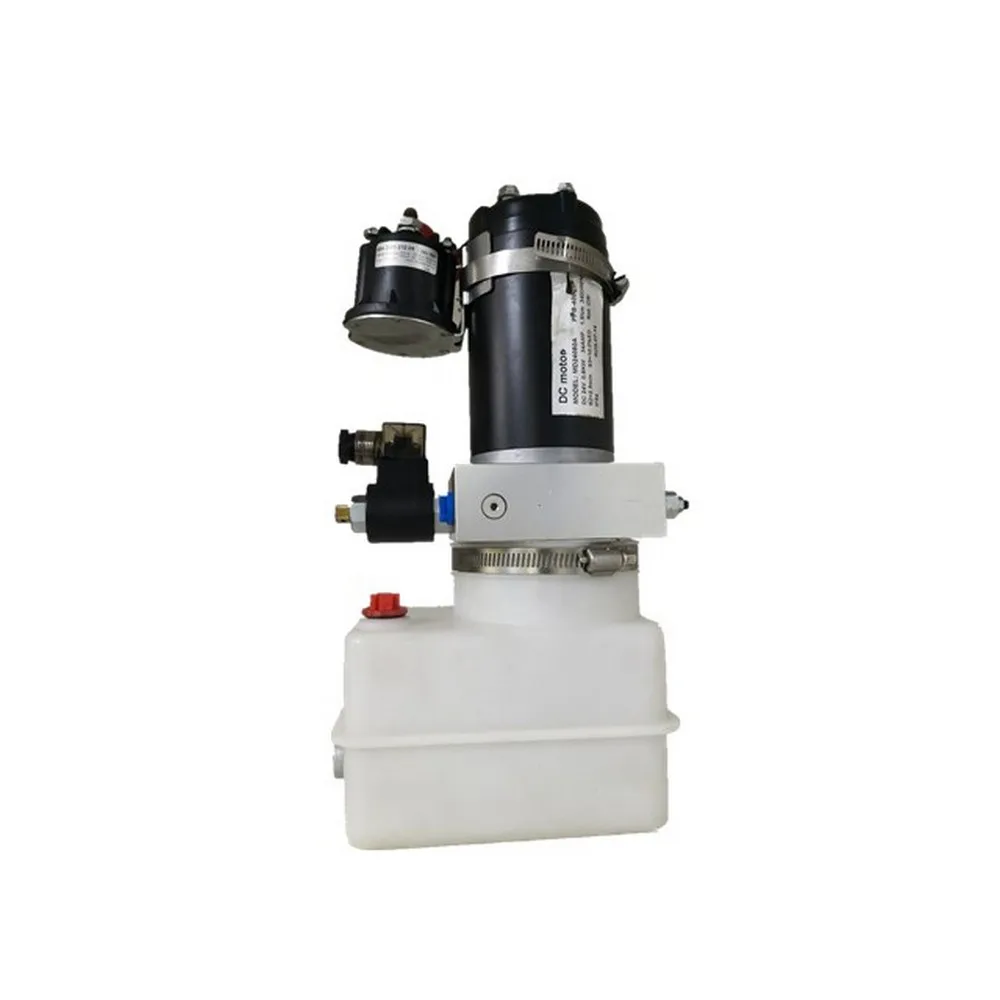

HCPGS คือหน่วยจ่ายไฟไฮดรอลิกแบบออกทางเดียว 1.2 GPM พร้อมพอร์ต SAE #6 ถังขนาด 4 แกลลอน และข้อกำหนด 3,000 PSI สำหรับระบบรถพ่วงดัมพ์
Type:
การแสดงเดี่ยวFlow:
1.2 แกลลอนต่อนาทีPort size:
แซ่ #6Tank size:
4 แกลลอนPressure specification:
3,000 ปอนด์ต่อตารางนิ้วหน่วยส่งกำลังไฮดรอลิกแบบออกทางเดียว HCPGS สำหรับรถพ่วงดั๊มพ์ได้รับการออกแบบมาสำหรับวงจรที่จ่ายพลังงานให้กับทิศทางการยกและใช้น้ำหนักของเครื่องเอง หรือการจัดเตรียมการส่งคืนแยกต่างหากสำหรับการลดลง แค็ตตาล็อก HCIC แสดงรายการรถรุ่นนี้เป็นอุปกรณ์ควบคุมทางเดียวที่มีอัตราการไหล 1.2 GPM, พอร์ต SAE #6, ถังขนาด 4 แกลลอน, 3,000 PSI และวาล์ว 2 ตำแหน่ง 2 ทางที่ทำงานด้วยโซลินอยด์
การรวมกันดังกล่าวมีประโยชน์เมื่อรถพ่วงต้องการวงจรเพิ่มกำลังที่ตรงไปตรงมา แทนที่จะใช้กำลังไฮดรอลิกในทั้งสองทิศทางของกระบอกสูบ การใช้งานที่เหมาะสมยังคงขึ้นอยู่กับกระบอกสูบ เส้นทางบรรทุก รูปทรงของรถพ่วง ระบบแบตเตอรี่ การเดินท่อ และวิธีการควบคุม
| รายการ | ข้อมูลแคตตาล็อก |
|---|---|
| แบบอย่าง | สทช |
| พิมพ์ | การแสดงเดี่ยว |
| ไหล | 1.2 แกลลอนต่อนาที |
| ขนาดพอร์ต | แซ่ #6 |
| ขนาดถัง | 4 แกลลอน |
| ข้อกำหนดเกี่ยวกับความดัน | 3,000 ปอนด์ต่อตารางนิ้ว |
| การวาล์ว | โซลินอยด์ดำเนินการ; 2 ทาง 2 ตำแหน่ง |
| แหล่งที่มาของแคตตาล็อก | HCIC‑2026, หน้า 16 |
สิ่งเหล่านี้คือค่าการระบุแค็ตตาล็อก ไม่ควรถือเป็นความสามารถในการยกแบบสากล รับประกันความเร็ว หรือข้อกำหนดทางไฟฟ้าที่สมบูรณ์สำหรับรถพ่วงทุกคัน
HPU แบบออกฤทธิ์เดี่ยวจะส่งน้ำมันที่มีแรงดันไปยังด้านทำงานด้านหนึ่งของกระบอกสูบ เมื่อโซลินอยด์วาล์วทำงาน ปั๊มจะจ่ายกระแสเพื่อยกหรือขยายแอคชูเอเตอร์ที่เชื่อมต่ออยู่ เมื่อคำสั่งถูกลบออก วงจรจะเปลี่ยนไปสู่สภาวะการคืนตามการออกแบบรถพ่วงที่เลือก ลักษณะการลดระดับจริงจะขึ้นอยู่กับประเภทของกระบอกสูบ น้ำหนักตัว ความต้านทานทางกล การจัดเรียงการควบคุมโหลด และเส้นทางกลับ
นี่คือข้อแตกต่างหลักระหว่างยูนิตที่ออกฤทธิ์เดี่ยวและวงจรเปิด/ปิดเครื่อง หากรถพ่วงต้องการให้ HPU ขับเคลื่อนกระบอกสูบทั้งสองทิศทาง การกำหนดค่า HCPGS แบบออกทางเดียวจะไม่ใช่ตัวเลือกที่ถูกต้องโดยอัตโนมัติ ควรตรวจสอบลำดับกระบอกสูบและการควบคุมก่อนสั่งซื้อ
โซลินอยด์วาล์ว 2 ตำแหน่ง 2 ทิศทางช่วยให้ HCPGS สามารถจัดการการควบคุมแบบเน้นสำหรับวงจรแบบออกทางเดียว ซึ่งจะช่วยให้ตรวจสอบแผนผังไฮดรอลิกได้ง่ายขึ้น เมื่อรถพ่วงต้องการเพียงการยกด้วยกำลังและเส้นทางลดระดับที่กำหนดไว้เท่านั้น
โฟลว์ที่แสดงเป็นจุดเริ่มต้นสำหรับการประมาณความเร็ว การเคลื่อนตัวของรถพ่วงจริงขึ้นอยู่กับปริมาตรกระบอกสูบ น้ำหนักบรรทุก ข้อจำกัดของวาล์ว ความยาวของท่อ สภาพของแบตเตอรี่ และการไหลที่พอร์ตกระบอกสูบ อย่าแปลงโฟลว์แค็ตตาล็อกเป็นเวลาดัมพ์ที่รับประกันโดยตรงโดยไม่ตรวจสอบระบบทั้งหมด
ถังขนาด 4 แกลลอนมีปริมาตรถังเก็บตามรายการสำหรับรุ่นนี้ ต้องตรวจสอบระดับน้ำมันเครื่องที่ต้องการโดยเทียบกับปริมาตรกระบอกสูบ ปริมาตรท่อ มุมการติดตั้ง สภาพการส่งคืน และพื้นที่ให้บริการที่มีอยู่ ค่าถังเพียงอย่างเดียวไม่ได้ยืนยันว่ากระบอกสูบและตัวถังรถพ่วงทุกอันจะใช้งานร่วมกันได้
พอร์ต SAE #6 จะต้องจับคู่กับท่อ อะแดปเตอร์ และข้อต่อมาตรฐานที่ใช้กับรถพ่วง ยืนยันการระบุเกลียว วิธีการปิดผนึก รัศมีการโค้งงอของท่อ และการเข้าถึงเพื่อขันให้แน่น ก่อนที่จะติดตั้งเครื่องภายในกล่องเครื่องมือหรือช่องเฟรม
3.5--การบูรณาการรถพ่วงขนาดกะทัดรัด
HCPGS มีรายชื่ออยู่ในส่วน HPU ของรถพ่วงดัมพ์ของ HCIC สำหรับการติดตั้งจริง ผู้ซื้อควรยืนยันรูสำหรับติดตั้ง ระยะห่างของมอเตอร์และอ่างเก็บน้ำ การเดินสายเคเบิลแบตเตอรี่ ตำแหน่งรีโมทคอนโทรล และการป้องกันเศษซากบนถนน
สามารถตรวจสอบ HCPGS สำหรับรถพ่วงดัมพ์และอุปกรณ์ที่เกี่ยวข้องได้โดยใช้วงจรไฮดรอลิกแบบออกทางเดียว อาจเหมาะกับการสร้างรถพ่วง OEM โครงการเปลี่ยนทดแทน หรือการซ่อมแซมกลุ่มยานพาหนะ เมื่อกระบอกสูบที่เชื่อมต่อและวิธีการลดระดับลงตรงกับการใช้งาน
ไม่ใช่การทดแทนสากลสำหรับหน่วยส่งกำลังแบบสองทาง รถพ่วงที่ใช้การดึงกลับด้วยกำลัง วงจรแม่แรงไฮดรอลิก หรือลำดับการควบคุมสองทิศทางอาจต้องมีการกำหนดค่าวาล์วที่แตกต่างกัน
ส่งข้อมูลต่อไปนี้พร้อมกับการสอบถาม HCPGS:
ข้อมูลนี้ช่วยให้สามารถตรวจสอบ HPU โดยเป็นส่วนหนึ่งของระบบรถพ่วง แทนที่จะเลือกตามขนาดถังหรือแรงดันเท่านั้น
หน่วยส่งกำลังไฮดรอลิกแบบออกทางเดียว HCPGS สำหรับรถพ่วงดั๊มพ์เป็นตัวเลือกแคตตาล็อกที่กำหนดไว้สำหรับวงจรจ่ายไฟ จุดระบุที่สำคัญคือแบบออกทางเดียว อัตราการไหล 1.2 GPM พอร์ต SAE #6 ถังขนาด 4 แกลลอน ข้อกำหนด 3,000 PSI และโซลินอยด์วาล์ว 2 ทาง 2 ตำแหน่ง
หากต้องการใบเสนอราคาที่เชื่อถือได้ ให้จัดเตรียมข้อมูลกระบอกสูบ รูปแบบรถพ่วง ระบบไฟฟ้า และลำดับการลดระดับลง จากนั้น HCIC สามารถตรวจสอบได้ว่าการกำหนดค่า HCPGS ตรงกับระบบไฮดรอลิกทั้งหมดหรือไม่
HCIC จำหน่ายกระบอกไฮดรอลิก หน่วยกำลังไฮดรอลิก และส่วนประกอบไฮดรอลิกที่เกี่ยวข้องสำหรับการขนส่ง การจัดการขยะ การก่อสร้าง และอุปกรณ์อุตสาหกรรม ความเหมาะสมของผลิตภัณฑ์ขั้นสุดท้ายควรได้รับการยืนยันโดยเทียบกับการออกแบบเครื่องจักรที่สมบูรณ์และข้อกำหนดด้านความปลอดภัยที่เกี่ยวข้อง
