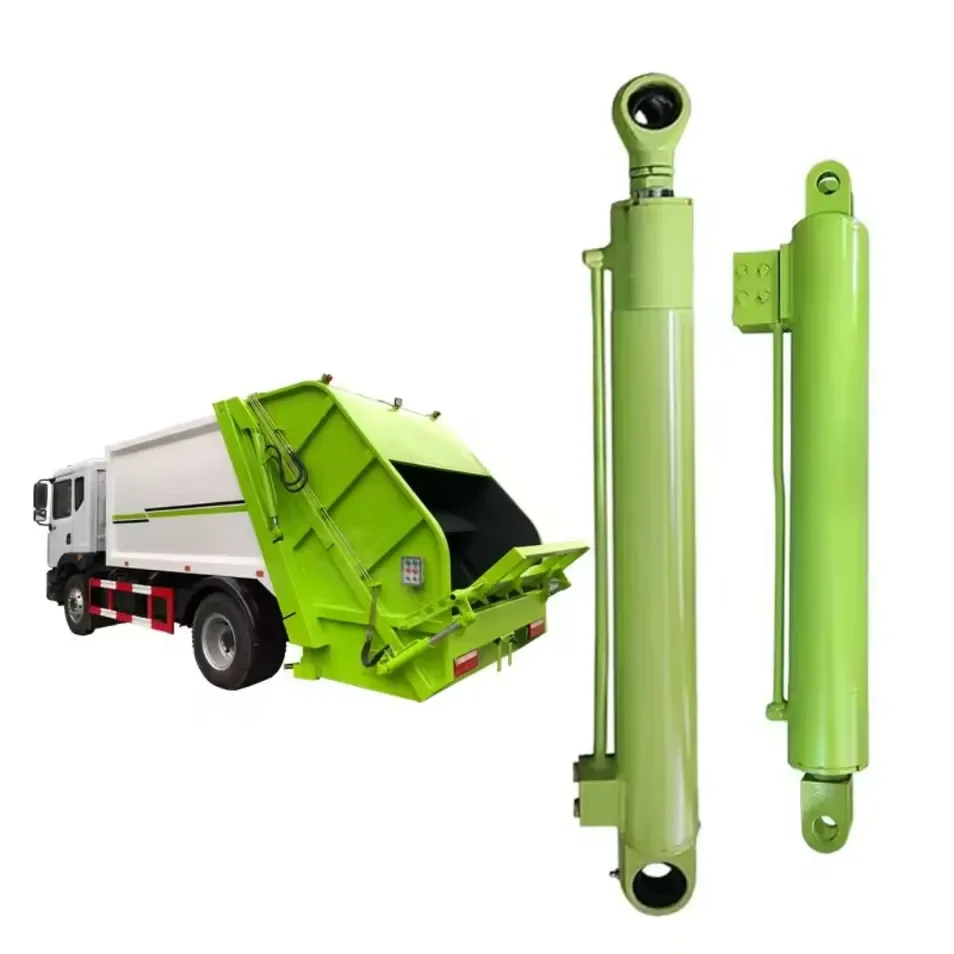

L-HYC00905 เป็นกระบอกสไลด์โหลดด้านหลังสำหรับรถบรรทุกขยะที่มีรูขนาด 5.5 นิ้ว แกน 2.5 นิ้ว และระยะชัก 37 นิ้วสำหรับการใช้งานแผงสไลด์
Bore:
5.5 นิ้วRod:
2.5 นิ้วStroke:
37นิ้วกระบอกสไลด์บนรถบรรทุกขยะแบบมีแขนตักหลังมีงานที่แตกต่างจากกระบอกสูบแบบแขนบนรถขนขยะด้านหน้า มันทำงานภายในร่างกาย โดยเลื่อนแผงสไลด์ไปตามรอบการโหลดและการถ่ายโอน นั่นหมายความว่าพื้นที่ในการติดตั้ง ทางเดินของจังหวะ และจุดเชื่อมต่อที่มีอยู่นั้นมีความสำคัญพอๆ กับระดับแรงของกระบอกสูบ
HCIC แสดงรายการ L-HYC00905 เป็นกระบอกเลื่อนแบบ L สำหรับการใช้งานในรถบรรทุกขยะแบบมีล้อหลัง แค็ตตาล็อกระบุรูเจาะขนาด 5.5 นิ้ว แกน 2.5 นิ้ว และระยะชัก 37 นิ้ว
| พารามิเตอร์ | ค่าแค็ตตาล็อก |
|---|---|
| แบบอย่าง | L-HYC00905 |
| แอปพลิเคชัน | กระบอกสไลด์ตัว L |
| เบื่อ | 5.5 นิ้ว |
| ร็อด | 2.5 นิ้ว |
| จังหวะ | 37 นิ้ว |
ที่มา: แค็ตตาล็อก HCIC-2026, ไฟล์ PDF หน้า 11, แค็ตตาล็อกที่จัดพิมพ์หน้า 19 ข้อมูลผลิตภัณฑ์รถตักหลังของ HCIC ยังแสดงรายการ L-HYC00905 ที่มีค่าเจาะ ก้าน และระยะชักเหมือนกัน
แผงสไลด์ไม่เพียงแต่เคลื่อนที่เป็นเส้นตรงโดยไม่มีแรงต้านเท่านั้น กระบอกสูบทำงานภายในตัวโหลดด้านหลัง ซึ่งวัสดุที่อัดแน่น แรงเสียดทานของราง และสภาวะโหลดที่เปลี่ยนแปลงจะส่งผลต่อการเคลื่อนที่ หากระยะชักสั้นเกินไป แผงหน้าปัดอาจไม่เคลื่อนที่จนครบตามที่ต้องการ หากตำแหน่งการติดตั้งไม่ถูกต้อง กระบอกสูบอาจอยู่ในมุมที่ไม่เอื้ออำนวยหรือสูญเสียข้อได้เปรียบทางกลที่เป็นประโยชน์
กระบอกสูบขนาด 5.5 นิ้วและระยะชัก 37 นิ้วอธิบายลักษณะของกระบอกสูบ พวกเขาไม่ได้พิสูจน์ด้วยตัวเองว่ามันจะพอดีกับตัวรถตักหลังทุกคัน ยังคงต้องมีการตรวจสอบรางสไลด์ ระยะห่างของพิน ความยาวที่หดกลับ ตำแหน่งพอร์ต และวงจรควบคุมไฮดรอลิก
นี่คือข้อแตกต่างในทางปฏิบัติระหว่างการจับคู่แค็ตตาล็อกและการทดแทนที่ได้รับการยืนยัน
โมเดลนี้เกี่ยวข้องกับผู้ซื้อที่ทำงานกับ:
ซึ่งจะมีประโยชน์อย่างยิ่งเมื่อผู้ซื้อมีการอ้างอิงกระบอกสูบแบบเลื่อน L อยู่แล้ว และต้องการตรวจสอบขนาดกระบอกสูบก่อนสั่งซื้อเปลี่ยน
สำหรับการตรวจสอบกระบอกสูบแบบสไลด์ด้านหลัง ให้ส่งข้อมูลต่อไปนี้ หากมี:

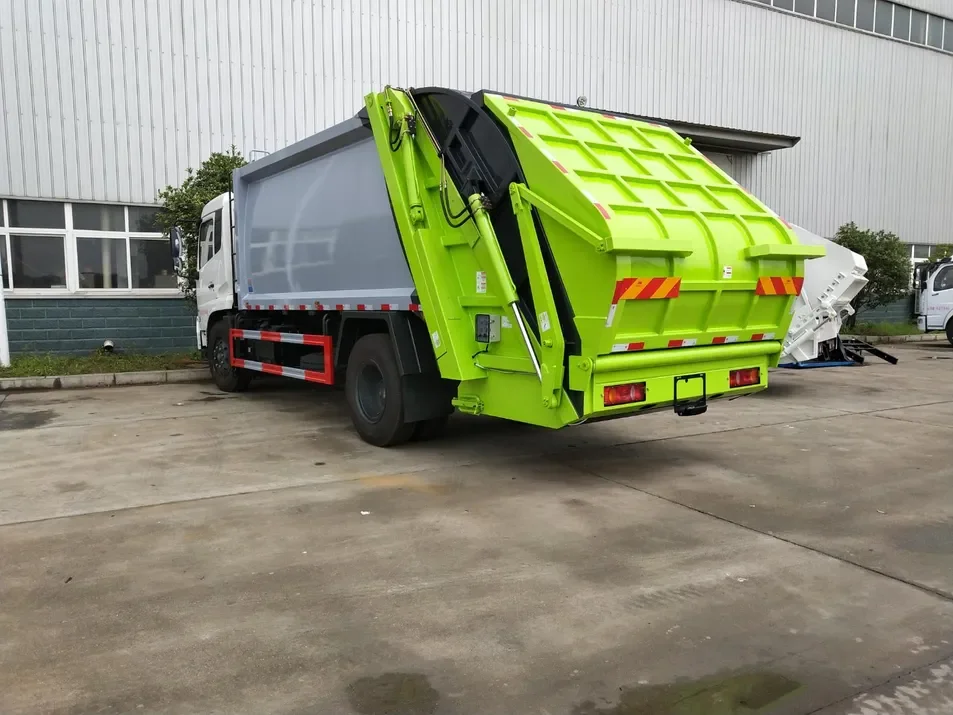

ภาพถ่ายกระบอกสูบที่ติดตั้งอยู่ภายในตัวถังมักจะมีประโยชน์มากกว่าการถ่ายภาพระยะใกล้ของกระบอกปืนเพียงอย่างเดียว โดยจะแสดงมุมการติดตั้งจริง ระยะห่างที่มีอยู่ และความสัมพันธ์ระหว่างกระบอกสูบและแผงสไลด์

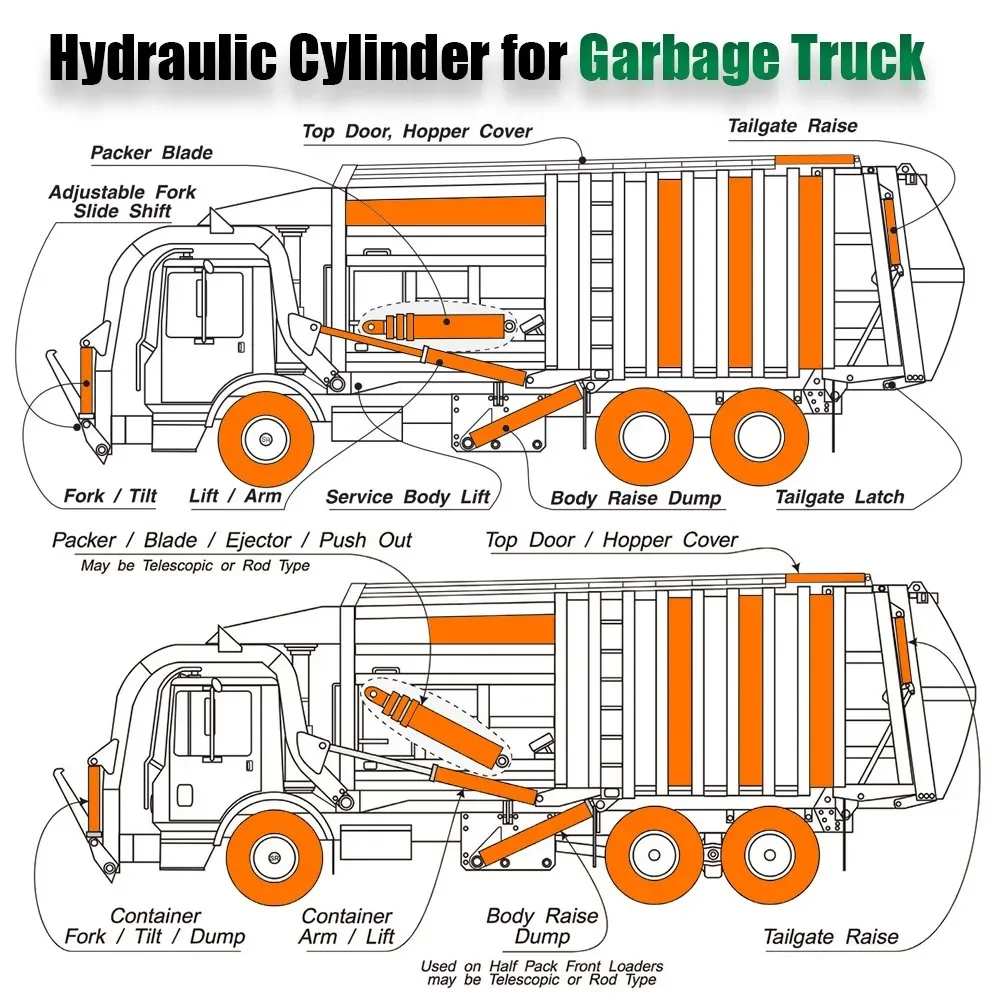

ข้อมูลกระบอกสูบด้านหลังของ HCIC ครอบคลุมถึงการใช้งานแบบสไลด์ การกวาด และการบรรจุหีบห่อ สำหรับ L-HYC00905 การตรวจสอบครั้งแรกควรมุ่งเน้นไปที่การกำหนดค่ากระบอกสูบ L Slide แทนที่จะผสมข้อมูลจำเพาะจากกลไกโหลดด้านหลังอื่นๆ
หากไม่มีรุ่นเดิมแล้ว ควรตรวจสอบการเปลี่ยนทดแทนจากข้อมูลการติดตั้งที่สมบูรณ์ การเจาะและระยะชักเป็นเพียงจุดเริ่มต้นเท่านั้น รูปทรงการเชื่อมต่อและพื้นที่ทำงานเป็นตัวกำหนดว่ากระบอกสูบสามารถเคลื่อนที่แบบเดียวกันในตัวรถบรรทุกได้หรือไม่
แค็ตตาล็อก HCIC ระบุว่าเป็นกระบอกเลื่อนแบบ L สำหรับการใช้งานกับรถบรรทุกขยะแบบวางหลัง
แคตตาล็อกแสดงรายการเจาะขนาด 5.5 นิ้ว คันเบ็ด 2.5 นิ้ว และระยะชัก 37 นิ้ว
ไม่โดยอัตโนมัติ จุดยึด ความยาวที่หดได้ การจัดเรียงพอร์ต แรงกดในการทำงาน และรูปทรงของสไลด์ยังต้องสอดคล้องกันด้วย
พวกมันใช้กลไกที่แตกต่างกันในตัวโหลดด้านหลัง กระบอกสไลด์จะเคลื่อนกลไกการเลื่อน กระบอกสูบบรรจุหีบห่อทำงานกลไกการบรรจุ ขนาดและข้อกำหนดในการติดตั้งไม่ควรถือว่าสามารถใช้แทนกันได้
การตรวจสอบแบบกำหนดเองอาจขึ้นอยู่กับรูปวาด ตัวอย่าง การอ้างอิง OEM หรือข้อมูลมิติที่สมบูรณ์ ควรยืนยันการกำหนดค่าขั้นสุดท้ายก่อนการผลิต
