ตรวจสอบรอกไฟฟ้ารุ่น 621 เพื่อดูขนาดแค็ตตาล็อกรถพ่วงดัมพ์ และตรวจสอบพื้นที่โครงรถพ่วง รูปทรงในการติดตั้ง ระยะห่างระหว่างตัวถัง และการเข้าถึงบริการก่อนสั่งซื้อ
รอกไฟฟ้ารุ่น 621 สำหรับรถพ่วงดัมพ์มีรายชื่ออยู่ในแค็ตตาล็อก American Power Hoists ที่ให้มาสำหรับการใช้งานระบบการยกของรถพ่วง สำหรับผู้สร้าง OEM หรือผู้ซื้อเปลี่ยนทดแทน ขั้นตอนแรกที่สำคัญคือการประกอบแบบมีมิติ: รอกจะต้องทำงานร่วมกับโครงรถพ่วง การเคลื่อนย้ายตัวถัง จุดยึด และการจัดเรียงแบบไฮดรอลิก

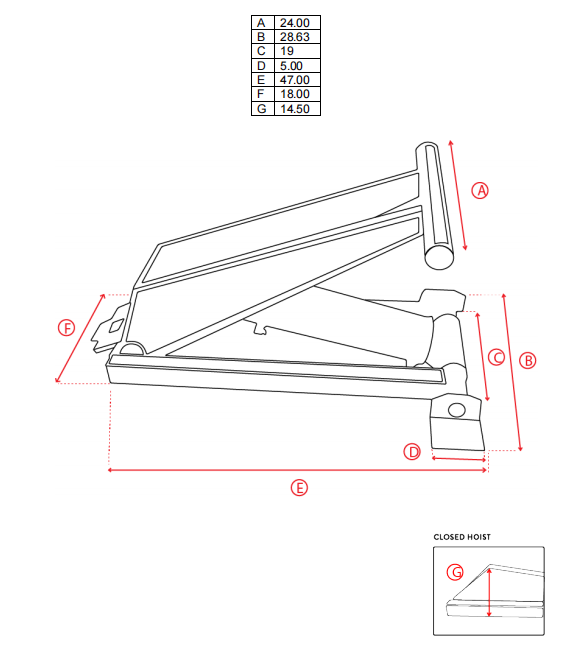

หน้ารุ่น 621 ให้การอ้างอิงเจ็ดมิติ A ถึง G การวัดเหล่านี้เป็นจุดเริ่มต้นที่เป็นประโยชน์สำหรับการตรวจสอบการวาดตัวอย่างก่อนที่จะอนุมัติรายละเอียดวงเล็บเหลี่ยม หมุด และเหล็กเสริมขั้นสุดท้าย
| พารามิเตอร์ | ค่าแค็ตตาล็อก |
|---|---|
| แบบอย่าง | 621 |
| หมวดหมู่สินค้า | รอกไฟฟ้า |
| มิติ ก | 24.00 น |
| มิติข้อมูลบี | 28.63 นิ้ว |
| มิติ C | 19.00 น |
| มิติ ง | 5.00 น |
| มิติ E | 47.00 น |
| มิติ F | 18.00 น |
| มิติ G | 14.50 นิ้ว |
ค่าข้างต้นคัดลอกมาจากหน้ารุ่น 621 ในแค็ตตาล็อกที่ให้มา ยืนยันแบบทางเทคนิคล่าสุดกับตัวอย่างจริงก่อนอนุมัติการผลิตหรือเปลี่ยนทดแทน
รอกพ่วงทำงานผ่านมุมกลที่เปลี่ยนแปลง พื้นที่ว่างใต้ตัวถังแบบปิดสามารถเปลี่ยนแปลงได้เมื่อตัวถังเริ่มยก คานขวางของเฟรม ตัวยึด ท่อไฮดรอลิก และตัวถังด้านล่างจะต้องชัดเจนตลอดการเคลื่อนไหว
ด้วยเหตุนี้ รอกไฟฟ้ารุ่น 621 จึงควรได้รับการประเมินว่าเป็นส่วนหนึ่งของระบบการยกที่สมบูรณ์ แทนที่จะเลือกตามหมายเลขรุ่นเพียงอย่างเดียว โครงสร้างรถพ่วง ตำแหน่งบานพับด้านหลัง การจัดวางการติดตั้ง และวงจรไฮดรอลิก ล้วนส่งผลต่อการติดตั้งขั้นสุดท้าย
เริ่มต้นด้วยขนาด A, B และ C เมื่อเปรียบเทียบรอกกับพื้นที่ว่างระหว่างเฟรมและตัวดัมพ์ วัดตำแหน่งปิด จากนั้นตรวจสอบเส้นทางการเคลื่อนไหวของร่างกายในระหว่างรอบการยก
การตรวจสอบระยะห่างคงที่อาจไม่เปิดเผยการสัมผัสที่เกิดขึ้นเมื่อร่างกายหมุน ภาพวาดที่มีขนาดหรือรูปถ่ายการติดตั้งที่ทำเครื่องหมายไว้มีประโยชน์มากกว่าการวัดเดี่ยวที่นำมาจากรถพ่วงแบบปิด
ขนาด D, F และ G ช่วยให้ผู้ซื้อหารือเกี่ยวกับแผ่นรองรับ ตำแหน่งพิน และการเสริมความแข็งแรงของเฟรม ไม่ควรถือเป็นการวาดวงเล็บที่สมบูรณ์ การออกแบบการติดตั้งจริงต้องคำนึงถึงโหลดปฏิกิริยา การวางแนวพิน โครงร่างการเชื่อม และโครงสร้างที่ได้รับแรงยก
การจัดการสนับสนุนยังต้องการการเข้าถึงที่เพียงพอสำหรับการตรวจสอบ การกำหนดเส้นทางท่อ และงานบริการในอนาคต การติดตั้งแบบแน่นหนาไม่ใช่การติดตั้งที่ดีโดยอัตโนมัติหากการเข้าถึงตามปกติถูกบล็อก
ขนาด E ระบุเป็น 47.00 นิ้วสำหรับรุ่น 621 เปรียบเทียบค่านี้กับความยาวในการติดตั้งที่มี ตำแหน่งตัวถังปิด และตำแหน่งของคานขวางหรืออุปกรณ์ใกล้เคียง
การจัดเรียงโดยรวมควรเหลือพื้นที่สำหรับการเชื่อมต่อไฮดรอลิกและการตรวจสอบด้วยภาพ การอนุมัติขั้นสุดท้ายควรเป็นไปตามแบบร่างล่าสุดและซองการเคลื่อนไหวที่สมบูรณ์
รอกไฟฟ้ารุ่น 621 สำหรับรถพ่วงดั๊มพ์เกี่ยวข้องกับโครงการระบบการยกที่จำเป็นต้องมีแบบจำลองแค็ตตาล็อกและการอ้างอิงมิติที่กำหนดไว้ อาจได้รับการตรวจสอบสำหรับการสร้างรถพ่วง OEM งานทดแทน และการออกแบบระบบใหม่ เมื่อข้อกำหนดด้านกลไกและไฮดรอลิกได้รับการยืนยันแล้ว
หน้ารุ่น 621 ที่ให้มาแสดงรายการขนาดแต่ไม่ได้ระบุความจุ ค่าความดันในการทำงาน ตัวเลขอายุการใช้งาน หรือการรับรองสำหรับรุ่นนี้ รายละเอียดเหล่านี้ต้องได้รับการยืนยันสำหรับโครงการจริง และไม่ควรอนุมานจากหมายเลขรุ่น
สำหรับการตรวจสอบ OEM หรือการเปลี่ยนทดแทน โปรดส่ง:
ข้อมูลนี้ช่วยให้ HCIC ประเมินการติดตั้งโดยไม่ต้องคำนึงถึงรายละเอียดโครงสร้างหรือไฮดรอลิกที่ซ่อนอยู่
เป็นรอกไฟฟ้าที่อยู่ในรายการแค็ตตาล็อกซึ่งพิจารณาที่นี่สำหรับการใช้งานระบบการยกของรถเทรลเลอร์ ความเหมาะสมขั้นสุดท้ายขึ้นอยู่กับโครงสร้างของรถพ่วง การจัดวางการติดตั้ง และระบบไฮดรอลิก
แคตตาล็อกแสดงรายการ A ที่ 24.00 นิ้ว, B ที่ 28.63 นิ้ว, C ที่ 19.00 นิ้ว, D ที่ 5.00 นิ้ว, E ที่ 47.00 นิ้ว, F ที่ 18.00 นิ้วและ G ที่ 14.50 นิ้ว
| พารามิเตอร์ | ค่าแค็ตตาล็อก |
|---|---|
| แบบอย่าง | 621 |
| หมวดหมู่สินค้า | รอกไฟฟ้า |
| มิติ ก | 24.00 น |
| มิติข้อมูลบี | 28.63 นิ้ว |
| มิติ C | 19.00 น |
| มิติ ง | 5.00 น |
| มิติ E | 47.00 น |
| มิติ F | 18.00 น |
| มิติ G | 14.50 นิ้ว |
ไม่มีค่าความจุที่ตรวจสอบแล้วแสดงอยู่ในหน้ารุ่น 621 ที่ให้มา กำลังการผลิตจะต้องได้รับการตรวจสอบโดยเทียบกับการออกแบบรถพ่วงที่สมบูรณ์และข้อกำหนดของโครงการ
ไม่โดยอัตโนมัติ จุดยึด หมุดตรงกลาง ระยะห่าง การเคลื่อนไหวของตัวถัง การเชื่อมต่อไฮดรอลิก และความแข็งแรงของเฟรมทั้งหมดต้องได้รับการตรวจสอบก่อนตัดสินใจเปลี่ยน
ขนาด E ระบุเป็น 47.00 นิ้ว ควรเปรียบเทียบกับความยาวในการติดตั้งที่มี ตำแหน่งตัวเครื่องปิด การเข้าถึงบริการ และส่วนประกอบของเฟรมที่อยู่ใกล้เคียง
ส่งข้อมูลอ้างอิงรุ่น รายละเอียดรถพ่วง พื้นที่ติดตั้งที่วัดได้ ตำแหน่งบานพับและหมุด ภาพถ่ายหรือภาพวาด ข้อมูลไฮดรอลิกที่มีอยู่ และลำดับการยกที่ต้องการ
หากต้องการใบเสนอราคาที่ถูกต้อง ให้ส่งแบบร่างรถพ่วง ขนาดการติดตั้ง และข้อมูลไฮดรอลิกที่มีไปที่ HCIC การตัดสินใจขั้นสุดท้ายควรใช้แบบร่างล่าสุดและการจัดการการยกที่สมบูรณ์
Jinan Huachen Industrial Co., Ltd. (HCIC) พัฒนาและผลิตกระบอกไฮดรอลิกและหน่วยส่งกำลังสำหรับรถยนต์และอุตสาหกรรม สำหรับโครงการรุ่น 621 HCIC สามารถตรวจสอบข้อมูลการติดตั้งที่มีอยู่ และระบุรายละเอียดทางเทคนิคที่จำเป็นสำหรับ OEM หรือใบเสนอราคาเปลี่ยนทดแทน
ขอรับการตรวจสอบรอกไฟฟ้ารุ่น 621:
