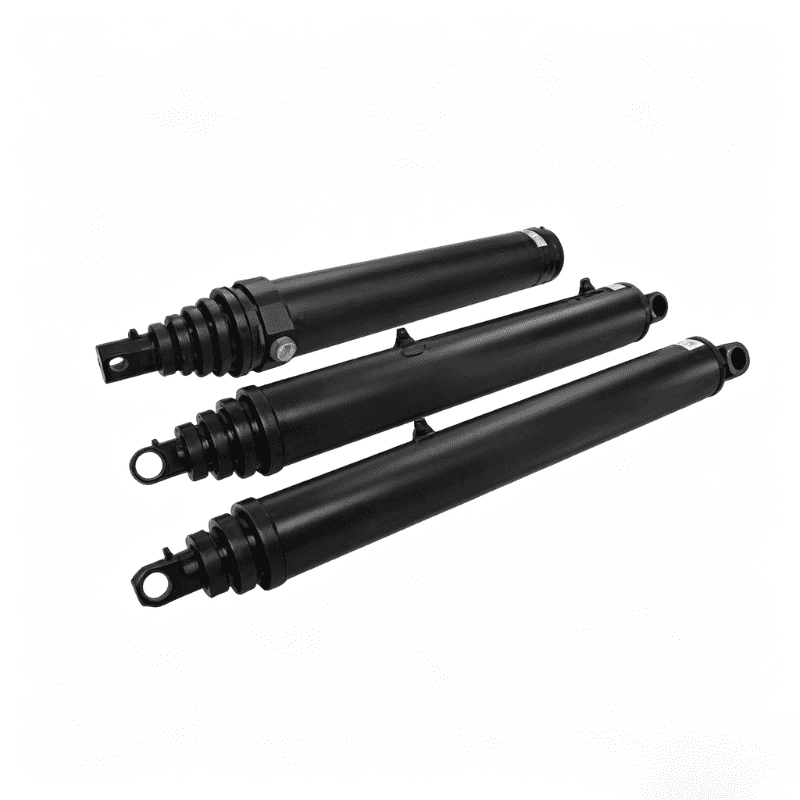

63-4402-104 ของ HCIC เป็นกระบอกให้ทิปแบบพินพินสำหรับรถพ่วง โดยมีความยาวเพิ่มเติม 108.56 นิ้ว พอร์ต 3/4 NPTF และชุดซีลที่สามารถซ่อมบำรุงได้
Hydraulic port:
3/4NPTFOil volume listed:
เติม 1.8 แกลลอน / ขยาย 7.3 แกลลอนListed weight:
208 ปอนด์63-4402-104 เป็นกระบอกให้ทิปยึดแบบพิน 4000 สำหรับรถพ่วง รูปแบบการติดตั้งแบบพินต่อพินทำให้กระบอกสูบสามารถเชื่อมต่อระหว่างจุดติดตั้งเครื่องจักรสองจุด โดยไม่ต้องมีการจัดวางหน้าแปลนหรือฐานติดตั้งแยกกัน
แค็ตตาล็อกแสดงรายการขนาดขยาย 108.56 นิ้ว (2757 มม.) ขนาดปิด 71.94 นิ้ว (1827 มม.) และพอร์ต 3/4 NPTF กระบอกสูบยังใช้การออกแบบที่ไล่ลมได้เอง การบรรจุรูปตัว V ไว้ล่วงหน้า และความยาวตลับลูกปืนที่ยาวขึ้นเพื่อรองรับการทำงานที่มั่นคงในการติดตั้งที่แสดงในแค็ตตาล็อก
บทความนี้ครอบคลุมเฉพาะรุ่น 63-4402-104 เท่านั้น
| พารามิเตอร์ | ข้อมูลจำเพาะ 63-4402-104 |
|---|---|
| ชุดผลิตภัณฑ์ | ซีรี่ส์ 4000 |
| สไตล์การติดตั้ง | การติดตั้งพินพิน |
| มิติ ก | 71.94 นิ้ว / 1827 มม |
| มิติข้อมูลบี | 36.62 นิ้ว / 930 มม |
| มิติ C | 108.56 นิ้ว / 2757 มม |
| มิติ ง | 1.50 นิ้ว / 38 มม |
| มิติ E | 2.06 นิ้ว / 52 มม |
| มิติ F | 2.00 นิ้ว / 51 มม |
| มิติ G | 7.00 นิ้ว / 178 มม |
| มิติเจ | 2.06 นิ้ว / 52 มม |
| มิติเค | 19.50 นิ้ว / 495 มม |
| มิติ ม | N/A ในตารางแค็ตตาล็อก |
| พอร์ตไฮดรอลิก | 3/4NPTF |
| ปริมาณน้ำมันที่ระบุไว้ | เติม 1.8 แกลลอน / ขยาย 7.3 แกลลอน |
| น้ำหนักที่ระบุไว้ | 208 ปอนด์ |

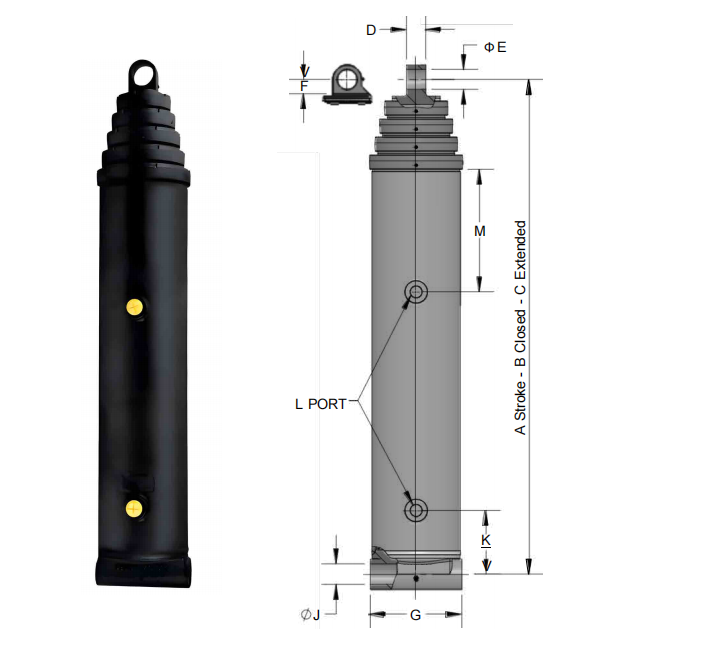

ตัวอักษร A ถึง M หมายถึงการเขียนแบบมิติในแค็ตตาล็อก HCIC ยืนยันภาพวาดการติดตั้งทั้งหมด ขนาดพิน แรงดันใช้งาน และข้อกำหนดของวงจรไฮดรอลิกก่อนสั่งซื้อ

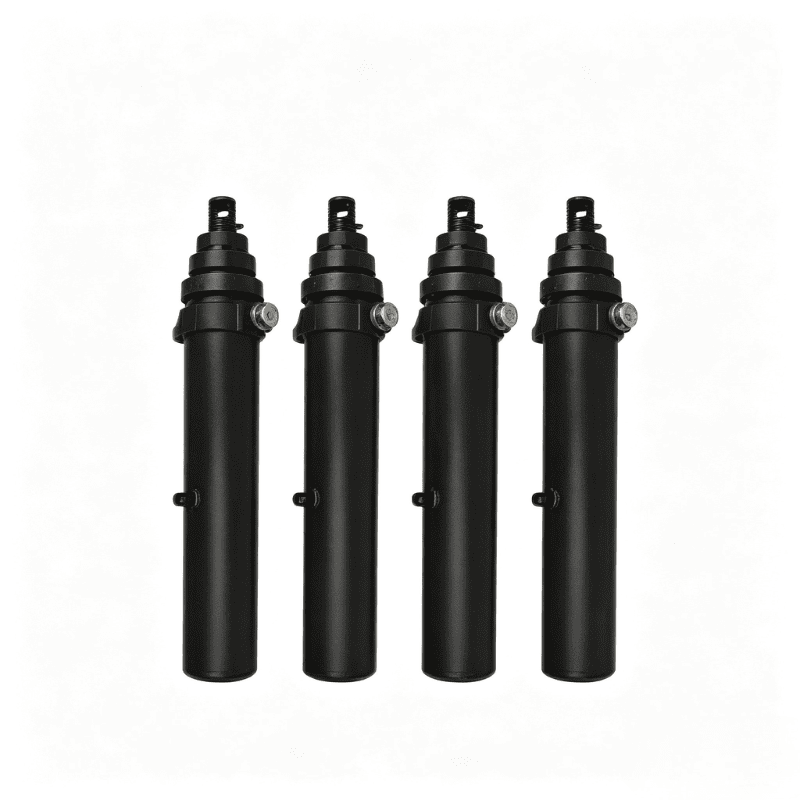

มีการติดตั้งกระบอกไฮดรอลิกแบบพินพินระหว่างจุดเคลวิสหรือจุดดึงสองจุด ตัวกระบอกสูบและการเชื่อมต่อปลายก้านจะถ่ายเทภาระของเครื่องจักรผ่านหมุด โครงร่างนี้เป็นเรื่องปกติที่แอคทูเอเตอร์จะต้องเคลื่อนตามการเคลื่อนที่ของตัวเอียง ส่วนเชื่อมต่อ หรือโครงสร้างที่เชื่อมต่ออื่น ๆ
ความพอดีถูกกำหนดโดยขนาดที่มากกว่าขนาดปิดและขยาย ผู้ซื้อควรตรวจสอบ:
- ระยะห่างของพินเซ็นเตอร์ที่ปลายทั้งสองข้าง
- เส้นผ่านศูนย์กลางของพินและความกว้างของตลับลูกปืนที่มีอยู่
- การกวาดล้างและการจัดตำแหน่ง Clevis
- ทิศทางพอร์ตไฮดรอลิก
- การเคลื่อนตัวของท่อผ่านช่วงชักทั้งหมด
- ระยะห่างทางกลรอบส่วนหัวและปลายก้าน
ควรเลือก 63-4402-104 จากการเขียนแบบระบุขนาดที่ได้รับการอนุมัติ แทนที่จะเลือกจากความยาวโดยรวมเพียงอย่างเดียว
แค็ตตาล็อกระบุการออกแบบแบบไล่ลมในตัว ในงานติดตั้งจริง การดำเนินการนี้สามารถช่วยลดปริมาณอากาศที่ติดอยู่ซึ่งยังคงอยู่ในกระบอกสูบระหว่างการทดสอบการเดินเครื่อง ยังคงต้องเติมและไล่วงจรเครื่องจักรตามขั้นตอนของผู้ผลิตอุปกรณ์
การจัดเรียงการปิดผนึกตามรายการใช้การบรรจุแบบ V ล่วงหน้าพร้อมตัวสร้างพลังงานสปริงคลื่นที่ปรับเองได้ แค็ตตาล็อกยังระบุแพ็คเกจซีล "Z" ที่ได้รับพลังงานเป็นตัวเลือกอีกด้วย ควรยืนยันการกำหนดค่าซีลขั้นสุดท้ายสำหรับน้ำมันไฮดรอลิก ช่วงอุณหภูมิ และสภาพการทำงานของการใช้งาน
น็อตหัวเกลียวถูกระบุว่าเป็นคุณสมบัติเพื่อเพิ่มความแข็งแรงและการปรับซีลสนาม นอกจากนี้ยังมีอินเทอร์เฟซบริการที่เป็นประโยชน์เมื่อต้องมีการตรวจสอบหรือปรับแต่งซีลอีกด้วย การปรับเปลี่ยนภาคสนามใดๆ ควรเป็นไปตามขั้นตอนการบำรุงรักษาที่ได้รับอนุมัติ และไม่ควรแทนที่การแยกส่วนด้วยแรงดันและการถอดแยกชิ้นส่วนอย่างปลอดภัย
แค็ตตาล็อกแสดงรายการความยาวตลับลูกปืนที่ยาวขึ้นเพื่อความมั่นคง ในการติดตั้งแบบพิน-พิน การนำทางมีความสำคัญเนื่องจากแอคชูเอเตอร์เคลื่อนที่ตามโครงสร้างที่เคลื่อนที่ การจัดตำแหน่งที่ถูกต้องและสภาพพินที่เหมาะสมยังคงเป็นสิ่งจำเป็น ความยาวของลูกปืนที่ยาวขึ้นไม่ได้ทำให้กระบอกสูบเหมาะสำหรับการรับน้ำหนักด้านข้างที่ไม่สามารถควบคุมได้
63-4402-104 แปลงแรงดันไฮดรอลิกเป็นการเคลื่อนที่เชิงเส้น เมื่อน้ำมันเข้าสู่ช่องที่เหมาะสม แรงดันจะกระทำต่อบริเวณลูกสูบและขับเคลื่อนก้านสูบออกด้านนอกหรือด้านใน หมุดปลายก้านและหมุดปลายหมวกจะถ่ายโอนการเคลื่อนไหวนั้นไปยังกลไกการให้ทิปที่เชื่อมต่ออยู่
การเคลื่อนย้ายที่ใช้งานได้ถูกกำหนดโดยขนาดปิดและขยายในแค็ตตาล็อก วาล์วไฮดรอลิก การไหลของปั๊ม ระบบป้องกันการผ่อนปรน และรูปทรงของเครื่องจักรจะกำหนดความเร็วและแรงที่เกิดขึ้นจริงในการให้บริการ
กระบอกสูบไม่ควรถือเป็นอุปกรณ์ยกอิสระ การเลือกจะต้องตรงกับวงจรไฮดรอลิกและโครงสร้างทางกลที่ยึดไว้
- การติดตั้งแบบพินพินสำหรับอุปกรณ์ไฮดรอลิกแบบประกบ
- 108.56 นิ้ว / 2,757 มม. ขนาดขยายตามแคตตาล็อก
- พอร์ตไฮดรอลิก 3/4 NPTF
- การออกแบบที่มีเลือดออกในตัว ระบุโดย HCIC
- โหลด V-packing ไว้ล่วงหน้าพร้อมตัวกระตุ้นสปริงคลื่นที่ปรับได้เอง
- ตัวเลือกแพ็คเกจซีลเสริมพลัง “Z” ที่ระบุไว้ในแค็ตตาล็อก
- น็อตเกลียวเพื่อเพิ่มความแข็งแรงและปรับซีลสนามได้
- ความยาวลูกปืนยาวขึ้นเพื่อความมั่นคง
- ขนาดปิดและขยายมีให้เลือกทั้งหน่วยนิ้วและมิลลิเมตร
แค็ตตาล็อกวางกระบอกสูบพิน-พินซีรีส์ 4000 ไว้ใต้โซลูชันการให้ทิปไฮดรอลิก 63-4402-104 สามารถพิจารณาได้สำหรับอุปกรณ์ที่ต้องติดตั้งกระบอกสูบระหว่างพินสองตัวและซองการติดตั้งที่มีอยู่ตรงกับขนาดแค็ตตาล็อก
ก่อนที่จะยืนยันการประกอบ ให้ตรวจสอบความเคลื่อนไหวของเครื่องจักรทั้งหมด กระบอกสูบต้องมีระยะห่างเพียงพอเมื่อดึงกลับและยืดออกจนสุด และหมุดจะต้องอยู่ในแนวเดียวกันในขณะที่โครงสร้างการเอียงเคลื่อนตัว ควรตรวจสอบเส้นทางท่ออ่อนด้วย เพื่อไม่ให้การเชื่อมต่อ 3/4 NPTF เกิดการบิดหรืองอเกินขีดจำกัดของผู้ผลิตท่อ
ส่งข้อมูลต่อไปนี้พร้อมกับคำถามของคุณ:
1. ประเภทเครื่องจักรและการทำงานของกระบอกสูบ
2. ขนาดพินตรงกลางที่มีอยู่
3. เส้นผ่านศูนย์กลางของพินและความกว้างของปิ๊น
4. ความยาวแบบปิดและแบบขยายที่จำเป็น
5. แรงดันใช้งานและการไหลของปั๊ม
6. น้ำมันไฮดรอลิกและอุณหภูมิในการทำงาน
7. การวางแนวพอร์ตและการกำหนดเส้นทางท่อ
8. ตัวเลือกการปิดผนึกที่จำเป็น
9. จำนวนและปลายทางในการจัดส่ง
10. รูปทรงกระบอกที่มีอยู่หรือรูปถ่ายที่ชัดเจน
การเขียนแบบมีความสำคัญอย่างยิ่งเมื่อกระบอกสูบทดแทนต้องพอดีกับกลไกการให้ทิปที่มีอยู่
HCIC ผลิตกระบอกไฮดรอลิกและหน่วยกำลังไฮดรอลิกสำหรับงานอุตสาหกรรม เว็บไซต์อย่างเป็นทางการของบริษัทนำเสนอโซลูชั่นไฮดรอลิกแบบมาตรฐาน จัดทำขึ้นตามวัตถุประสงค์เฉพาะ และแบบสั่งทำพิเศษ
หากต้องการเปลี่ยนหรือสอบถามเกี่ยวกับ OEM โปรดส่งแบบเครื่องจักรและขนาดกระบอกสูบทั้งหมด HCIC สามารถตรวจสอบข้อกำหนดในการประกอบก่อนที่จะยืนยันข้อกำหนดขั้นสุดท้าย
สำหรับรุ่น 63-4402-104 ให้ส่งแบบร่างกระบอกสูบ ขนาดพิน สภาพการทำงาน และปริมาณที่ต้องการไปยัง HCIC เพื่อตรวจสอบทางเทคนิค
