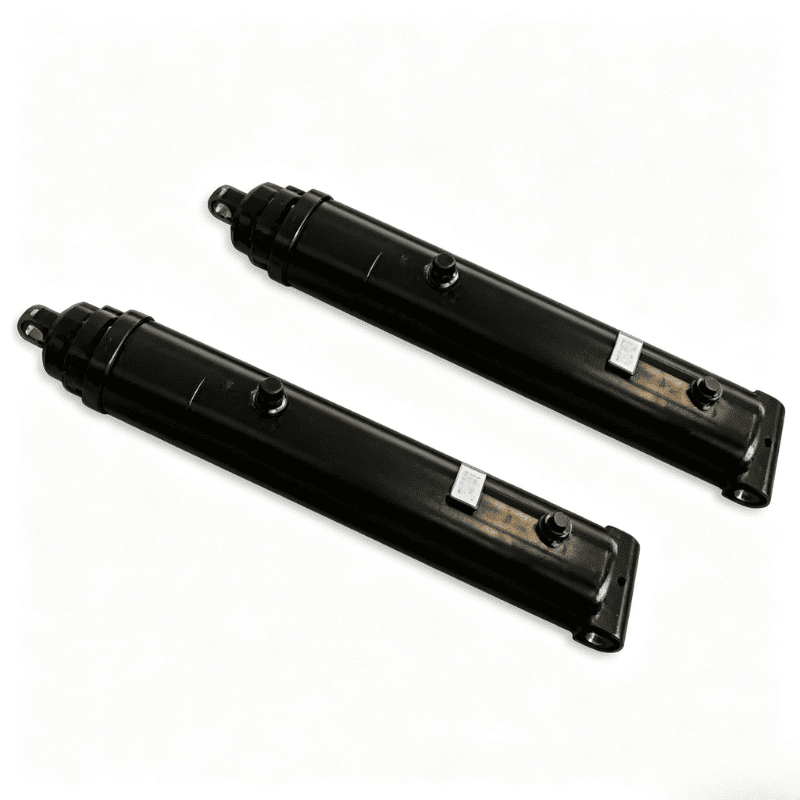

63-4402-120 ของ HCIC เป็นกระบอกรอกแบบติดตั้งแบบพินพินสำหรับรถดัมพ์ ที่มีความยาวขยายได้ 125.31 นิ้ว พอร์ต 3/4 NPTF และชุดซีลที่สามารถให้บริการได้
Hydraulic port:
3/4NPTFOil volume listed:
เติม 2.2 แกลลอน / ขยาย 9.4 แกลลอนListed weight:
250 ปอนด์63-4402-120 เป็นกระบอกรอกยึดแบบพินพินซีรีส์ 4000 สำหรับรถดัมพ์ การจัดวางการติดตั้งแบบสองพินมีไว้สำหรับการติดตั้งเครื่องจักรแบบข้อต่อ โดยที่กระบอกสูบทำงานระหว่างจุดยึดคงที่และติดตามการเคลื่อนที่ของโครงสร้างที่เชื่อมต่อ
แค็ตตาล็อก HCIC แสดงรายการขนาดขยาย 125.31 นิ้ว (3183 มม.) ขนาดปิด 84.19 นิ้ว (2138 มม.) และพอร์ต 3/4 NPTF สำหรับรุ่นนี้ แค็ตตาล็อกยังระบุถึงการออกแบบที่มีการไล่ลมในตัว การบรรจุแบบ V ไว้ล่วงหน้า น็อตหัวเกลียวแบบปรับได้ภาคสนาม และตลับลูกปืนที่ยาวขึ้นเพื่อความมั่นคง
บทความนี้ครอบคลุมเฉพาะรุ่น 63-4402-120 เท่านั้น
| พารามิเตอร์ | ข้อมูลจำเพาะ 63-4402-120 |
|---|---|
| ชุดผลิตภัณฑ์ | ซีรี่ส์ 4000 |
| สไตล์การติดตั้ง | การติดตั้งพินพิน |
| มิติ ก | 84.19 นิ้ว / 2138 มม |
| มิติข้อมูลบี | 41.12 นิ้ว / 1,044 มม |
| มิติ C | 125.31 นิ้ว / 3183 มม |
| มิติ ง | 1.50 นิ้ว / 38 มม |
| มิติ E | 2.06 นิ้ว / 52 มม |
| มิติ F | 2.00 นิ้ว / 51 มม |
| มิติ G | 7.00 นิ้ว / 178 มม |
| มิติเจ | 2.06 นิ้ว / 52 มม |
| มิติเค | 19.50 นิ้ว / 495 มม |
| มิติ ม | N/A ในตารางแค็ตตาล็อก |
| พอร์ตไฮดรอลิก | 3/4NPTF |
| ปริมาณน้ำมันที่ระบุไว้ | เติม 2.2 แกลลอน / ขยาย 9.4 แกลลอน |
| น้ำหนักที่ระบุไว้ | 250 ปอนด์ |

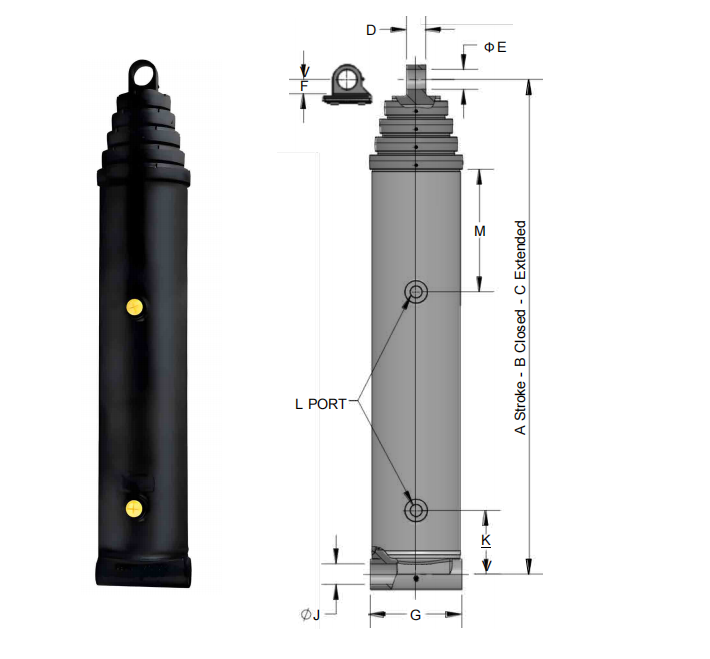

ขนาดใช้ตัวอักษรที่แสดงในแบบร่างแค็ตตาล็อก HCIC ยืนยันแบบที่สมบูรณ์ รายละเอียดพิน แรงดันไฮดรอลิก และระยะห่างในการติดตั้งก่อนทำการสั่งซื้อ
63-4402-120 ติดตั้งอยู่ระหว่างพินเครื่องจักรสองตัว ปลายด้านหนึ่งเชื่อมต่อกับตัวถังและอีกด้านหนึ่งเชื่อมต่อกับจุดยึดปลายก้านสูบ ในขณะที่วงจรไฮดรอลิกขยายหรือหดก้าน ศูนย์กลางของพินจะถ่ายโอนการเคลื่อนที่เชิงเส้นไปยังกลไกการให้ทิปที่เชื่อมต่ออยู่
การจัดวางต้องมีการประกอบที่แม่นยำ ก่อนเปลี่ยนแอคชูเอเตอร์ที่มีอยู่ ให้ตรวจสอบ:
- ระยะห่างของพินเซ็นเตอร์แบบปิดและขยาย
- เส้นผ่านศูนย์กลางพินและความกว้างของแบริ่ง
- การจัดตำแหน่ง Clevis ผ่านการเคลื่อนไหวเต็มรูปแบบ
- ตำแหน่งพอร์ตและรัศมีการโค้งงอของท่อ
- ระยะห่างระหว่างน็อตหัวและปลายก้าน
- การหยุดทางกลไกและการรับน้ำหนักด้านข้างที่เป็นไปได้
ความยาวแค็ตตาล็อกที่ถูกต้องไม่ได้ช่วยยืนยันว่ากระบอกสูบจะพอดีกับเครื่องจักรได้ ภาพวาดการติดตั้งที่สมบูรณ์ควรได้รับการอนุมัติก่อนการผลิต
แค็ตตาล็อกระบุการออกแบบการไล่ลมในตัวสำหรับกระบอกสูบพิน-พินซีรีส์ 4000 คุณลักษณะนี้สามารถช่วยให้กระบอกสูบปล่อยอากาศที่ติดอยู่ระหว่างการทดสอบเดินเครื่องเมื่อระบบไฮดรอลิกถูกเติมและทำงานตามขั้นตอนของอุปกรณ์
ระบบยังคงต้องการแนวทางปฏิบัติในการเติม การไล่อากาศ และความสะอาดน้ำมันที่เหมาะสม การไล่ออกด้วยตนเองไม่ได้ทำให้ไม่จำเป็นต้องตรวจสอบถังพัก ท่อ และข้อต่ออีกต่อไป
กระบอกสูบมีรายการบรรจุรูปตัว V ไว้ล่วงหน้าและมีตัวกระตุ้นสปริงคลื่นที่ปรับเองได้ แค็ตตาล็อกยังระบุแพ็คเกจซีล "Z" ที่ได้รับพลังงานเป็นตัวเลือกอีกด้วย การจัดเรียงซีลขั้นสุดท้ายควรได้รับการยืนยันตามน้ำมันไฮดรอลิก อุณหภูมิ และสภาพการทำงาน
น็อตหัวเกลียวอยู่ในรายการเพื่อเพิ่มความแข็งแรงและการปรับซีลสนาม ช่วยให้เจ้าหน้าที่ซ่อมบำรุงมีอินเทอร์เฟซบริการที่กำหนดไว้สำหรับงานที่เกี่ยวข้องกับซีล ก่อนดำเนินการซ่อมบำรุงใดๆ ให้แยกแรงดันไฮดรอลิกออก รองรับโครงสร้างที่เชื่อมต่อ และปฏิบัติตามขั้นตอนการบำรุงรักษาที่ปลอดภัยของเครื่อง
HCIC แสดงรายการความยาวตลับลูกปืนที่ยาวขึ้นเพื่อความมั่นคง สิ่งนี้เกี่ยวข้องกับแอคชูเอเตอร์ที่เคลื่อนย้ายโครงสร้างที่ประกบกันระหว่างพินสองตัว ยังคงต้องมีการจัดตำแหน่งพินที่เหมาะสม สภาพเคลวิส และคำแนะนำด้านเครื่องจักร เนื่องจากกระบอกสูบไม่ได้มีวัตถุประสงค์เพื่อชดเชยการโหลดด้านข้างที่ไม่สามารถควบคุมได้
แรงดันไฮดรอลิกกระทำต่อลูกสูบเพื่อสร้างการเคลื่อนที่ของก้านเชิงเส้น ตัวถังและปลายก้านสูบส่งการเคลื่อนไหวนั้นผ่านจุดเชื่อมต่อที่ปักหมุดไว้ทั้งสองจุด ปั๊มไฮดรอลิกและวาล์วควบคุมจะกำหนดการไหลของน้ำมัน ในขณะที่การป้องกันแรงดันของวงจรจะจำกัดสภาวะการทำงาน
สำหรับรุ่น 63-4402-120 แค็ตตาล็อกจะให้ค่ามิติปิดและขยายที่ใช้เพื่อตรวจสอบซองระยะชักที่มีอยู่ ผู้ออกแบบเครื่องจักรต้องยืนยันว่าโครงสร้างการให้ทิปสามารถเคลื่อนที่ได้ตลอดช่วงโดยไม่ต้องผูก ออกจากจุดต่ำสุด หรือบังคับให้กระบอกสูบเข้าสู่เส้นทางโหลดโดยไม่ได้ตั้งใจ
- การติดตั้งแบบพินพินสำหรับอุปกรณ์ให้ทิปแบบก้อง
- ขนาดขยายตามแคตตาล็อก 125.31 นิ้ว / 3183 มม
- พอร์ตไฮดรอลิก 3/4 NPTF
- การออกแบบที่มีเลือดออกในตัว ระบุโดย HCIC
- โหลด V-packing ไว้ล่วงหน้าพร้อมตัวกระตุ้นสปริงคลื่นที่ปรับได้เอง
- ตัวเลือกแพ็คเกจซีลเสริมพลัง “Z” ที่ระบุไว้ในแค็ตตาล็อก
- น็อตเกลียวเพื่อเพิ่มความแข็งแรงและปรับซีลสนามได้
- ความยาวลูกปืนยาวขึ้นเพื่อความมั่นคง
- ขนาดนิ้วและมิลลิเมตรสำหรับการวางแผนการติดตั้ง
ซีรีส์ 4000 มีการนำเสนอในแค็ตตาล็อก HCIC ในรูปแบบโซลูชันการให้ทิปแบบไฮดรอลิก รุ่น 63-4402-120 เหมาะสำหรับการพิจารณาในกรณีที่อุปกรณ์ต้องใช้กระบอกสูบแบบพิน-พิน และอินเทอร์เฟซของเครื่องจักรตรงกับขนาดซองจดหมายที่ระบุไว้
ผู้ซื้อควรตรวจสอบเส้นทางการรับน้ำหนัก การจัดแนวพิน ความเร็วในการทำงาน แรงดัน ประเภทของน้ำมัน และเส้นทางท่อ ขนาดที่ยาวขึ้นทำให้การวางแผนการติดตั้งมีความสำคัญอย่างยิ่ง: ตรวจสอบตำแหน่งการขนย้ายหรือตำแหน่งพับ ตำแหน่งการเอียงแบบเต็ม และตำแหน่งตรงกลางทั้งหมดก่อนที่จะยืนยันการประกอบ
ระบุรายละเอียดต่อไปนี้เพื่อรับการตรวจสอบเฉพาะโครงการ:
1. ประเภทเครื่องและฟังก์ชันการให้ทิป
2. ศูนย์พินแบบปิดและขยายที่มีอยู่
3. เส้นผ่านศูนย์กลางของพิน ความกว้างของปิ๊น และการจัดเรียงตลับลูกปืน
4. แรงดันใช้งานและการไหลของปั๊มที่ต้องการ
5. น้ำมันไฮดรอลิกและอุณหภูมิในการทำงาน
6. การวางแนวพอร์ตและการกำหนดเส้นทางท่อ
7. การตั้งค่าซีลหรือข้อกำหนดความเข้ากันได้ของของเหลว
8. ข้อมูลการหยุดทางกลไกและการกวาดล้าง
9.จำนวนและปลายทาง
10. ภาพวาด ตัวอย่างการวัด หรือรูปถ่ายที่มีอยู่
รายละเอียดเหล่านี้ทำให้สามารถตรวจสอบขนาดกระบอกสูบกับเครื่องจักรจริงได้ แทนที่จะเทียบกับชื่อรุ่นที่ระบุเพียงอย่างเดียว
HCIC ผลิตกระบอกไฮดรอลิกและหน่วยกำลังไฮดรอลิกสำหรับงานอุตสาหกรรม เว็บไซต์อย่างเป็นทางการนำเสนอโซลูชันไฮดรอลิกแบบมาตรฐาน ผลิตตามวัตถุประสงค์ และแบบสั่งทำพิเศษ
สำหรับโครงการเปลี่ยนหรือ OEM 63-4402-120 ให้ส่งแบบกระบอกสูบและรายละเอียดอินเทอร์เฟซของเครื่องจักรที่มีอยู่ HCIC สามารถตรวจสอบการประกอบและยืนยันการกำหนดค่าขั้นสุดท้ายก่อนการผลิต
สำหรับรุ่น 63-4402-120 ให้ส่งแบบเครื่องจักร ขนาดพิน เงื่อนไขการทำงาน และปริมาณที่ต้องการไปที่ HCIC เพื่อตรวจสอบทางเทคนิค
