คุณมีกระบอกสูบตายบนเครื่องจักร เครื่องลงแล้ว คุณต้องมีการเปลี่ยนใหม่อย่างรวดเร็ว
สั่งซื้อโดยไม่ต้องวัดและเสี่ยงโชค: กระบอกสูบใหม่มีรูที่ถูกต้องแต่มีจังหวะที่ไม่ถูกต้อง — กระบอกสูบจะหมดสภาพก่อนที่งานจะเสร็จสิ้น หรือตาเข็มเล็กเกินไปเศษหนึ่งส่วนสี่นิ้ว หรือพอร์ตผิดเธรด เครื่องจะหยุดทำงานอีกสองสัปดาห์ในขณะที่ชิ้นส่วนที่ไม่ถูกต้องถูกส่งกลับ
การวัดอย่างระมัดระวังจะใช้เวลาสี่สิบนาที มันเปลี่ยน "ฉันคิดว่ามันใหญ่โตขนาดนี้" ให้กลายเป็นภาพวาดที่โรงงานสามารถสร้างได้ ทุกชั่วโมงที่คุณใช้ในการวัดคือหนึ่งชั่วโมงที่คุณไม่ต้องรอชิ้นส่วนทดแทนที่ไม่พอดี
คู่มือนี้ครอบคลุมการวัดหกประการที่คุณต้องการ: รู ก้าน ระยะชัก ความยาวโดยรวม การติดตั้ง และพอร์ต
- คาลิปเปอร์ (คาลิปเปอร์ดิจิตอลขนาด 6 นิ้วราคาถูกก็ได้)
- สายวัดหรือไม้บรรทัดเหล็ก
- ปากกาและกระดาษ (หรือโทรศัพท์ของคุณ)
- กล้อง
- ทำความสะอาดเศษผ้า — เช็ดก้านและพอร์ตต่างๆ ก่อนทำการวัด
ไม่มีอะไรแปลกใหม่ หน้าร้านมีครบทุกอย่าง.
รูคือเส้นผ่านศูนย์กลางด้านในของกระบอกสูบ ซึ่งเป็นส่วนที่ลูกสูบเลื่อนเข้าไป โดยจะกำหนดแรงของกระบอกสูบ
พื้นที่ลูกสูบ = π × (รู/2)²
สองตัวอย่างที่แสดงให้เห็นว่าเหตุใดจึงสำคัญ:
- เจาะ 3" ที่ 2000 PSI → แรงผลักดัน 14,137 ปอนด์
- เจาะ 4" ที่ 2000 PSI → แรงผลักดัน 25,133 ปอนด์
ความกดดันเท่าเดิม แรงมากขึ้น 78% นั่นคือเหตุผลว่าทำไมรูจึงเป็นเบอร์แรกที่โรงงานถามหา
วิธีวัด:หากกระบอกสูบถูกถอดประกอบ ให้คาลิเปอร์ด้านในของกระบอกสูบโดยตรง หากยังคงประกอบอยู่ อย่าฝืน เพราะมักจะประทับรูบนกระบอกปืนหรือบนแผ่นข้อมูล มองหาการประทับตรา เช่น "3.00 BORE" หรือหมายเลขรุ่น ส่งรูปถ่ายของการประทับตราใด ๆ มาให้เรา เราสามารถอ่านค่าเจาะจากโมเดลได้
เส้นผ่านศูนย์กลางของก้านสูบมีความสำคัญด้วยเหตุผลสองประการ: ความแข็งแรงและความพอดีของซีล

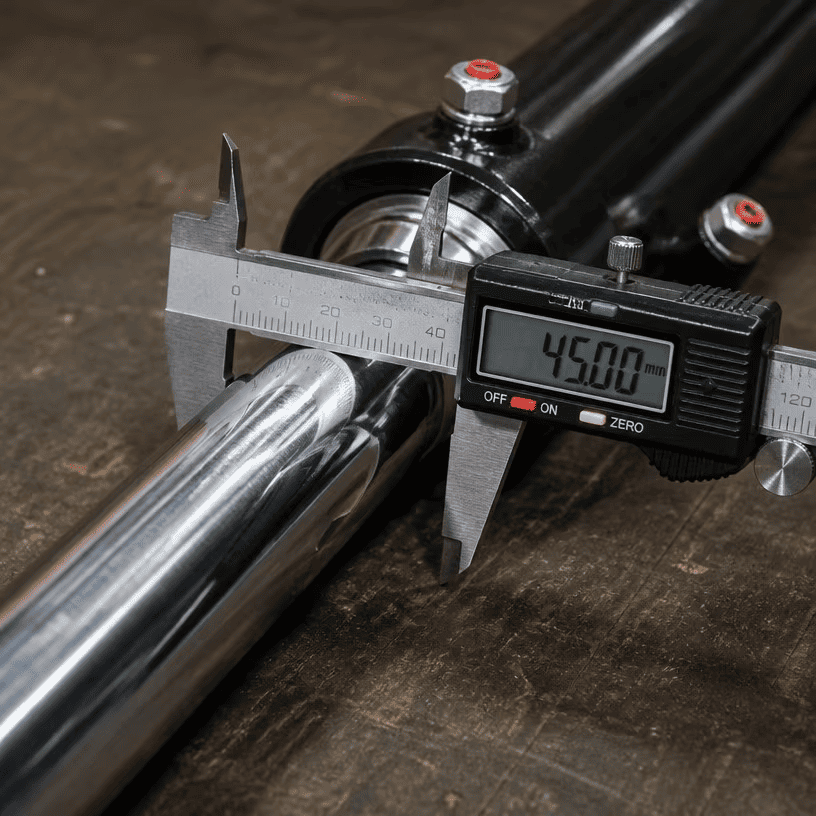

วิธีวัด:คาลิเปอร์ก้านในบริเวณที่สะอาด — ใกล้กับต่อม ไม่ใช่ที่ปลายที่อาจสึกหรอได้ ทำความสะอาดก่อน ไม้เท้าที่เต็มไปด้วยฝุ่นมีขนาดใหญ่กว่าที่เป็นอยู่
ตรวจสอบการสึกหรอ หากคันเบ็ดแสดงการให้คะแนนหนัก เป็นหลุม หรือมีขั้นสึกหรอตรงจุดที่ซีลขี่ ให้แจ้งในคำถามของคุณ แกนที่สึกหรอหมายความว่าเครื่องจักรอาจมีปัญหาการวางแนวที่ไม่ตรง — กระบอกสูบใหม่จะสึกหรอในลักษณะเดียวกันหากไม่แก้ไขสาเหตุ
ระยะชักคือระยะทางที่ก้านเคลื่อนที่ จากการหดกลับจนสุดไปจนถึงการยืดออกจนสุด นี่คือจุดที่ข้อผิดพลาดในการวัดส่วนใหญ่เกิดขึ้น
วิธีที่ผิด:เดาจากก้านที่โผล่ออกมาตอนกระบอกหลุดออกจากเครื่อง

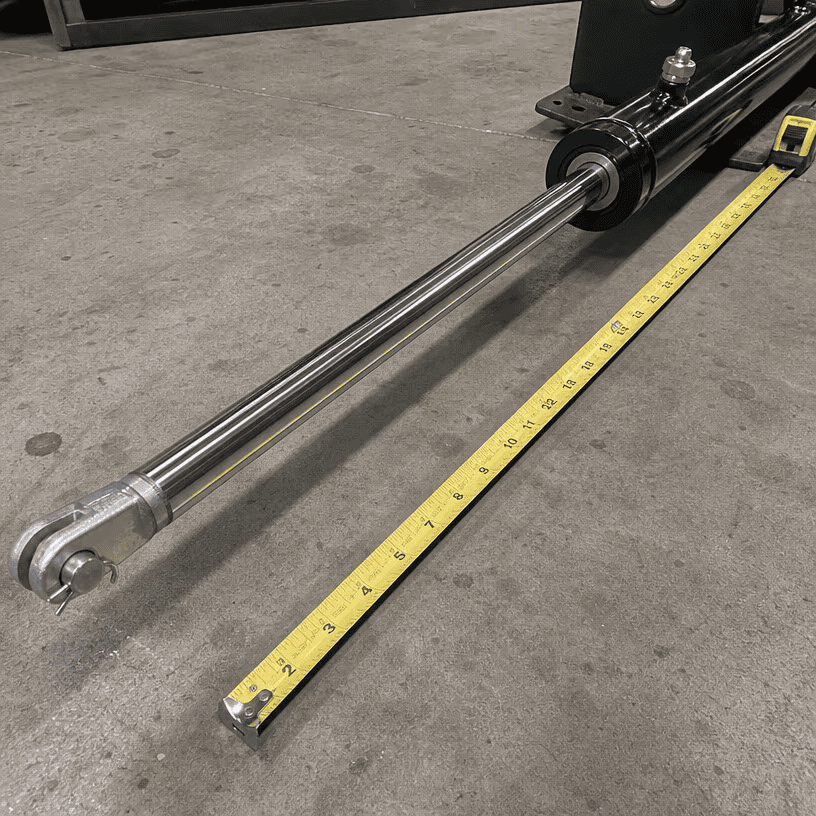

1. วัดกระบอกสูบที่หดกลับจนสุด — จากปลายถึงปลาย โดยปักหมุดตรงกลางถึงกึ่งกลางหมุด เรียกสิ่งนี้ว่าอาร์
2. วัดกระบอกสูบที่ยืดออกจนสุด — จากปลายถึงปลาย โดยปักหมุดไว้ตรงกลาง เรียกสิ่งนี้ว่าอี
3. โรคหลอดเลือดสมอง = E − R(สำหรับกระบอกสูบมาตรฐาน การเคลื่อนที่ของก้านจะเท่ากับค่าความแตกต่างในความยาวโดยรวมระหว่างการยืดออกและหดกลับ)
ตัวอย่าง: หด 24 นิ้ว ขยาย 60 นิ้ว → ระยะชัก 36 นิ้ว
หากกระบอกสูบอยู่บนเครื่องจักร คุณสามารถวัดระยะชักได้: ทำเครื่องหมายก้านวัดที่ต่อม ยืดออกจนสุด วัดก้านที่โผล่ออกมา — ความยาวที่ยื่นออกมาคือระยะชัก
ห้ามผสมหน่วย วัดทุกอย่างเป็นนิ้วหรือทุกอย่างเป็นมิลลิเมตร กระบอกสูบที่มีระยะชัก 36" และระยะชัก 900 มม. ไม่ใช่กระบอกสูบเดียวกัน
การติดตั้งคือวิธีที่กระบอกสูบยึดติดกับตัวเครื่อง นี่คือแหล่งที่มาของคำสั่งซื้อที่ไม่ถูกต้องที่พบบ่อยเป็นอันดับสอง

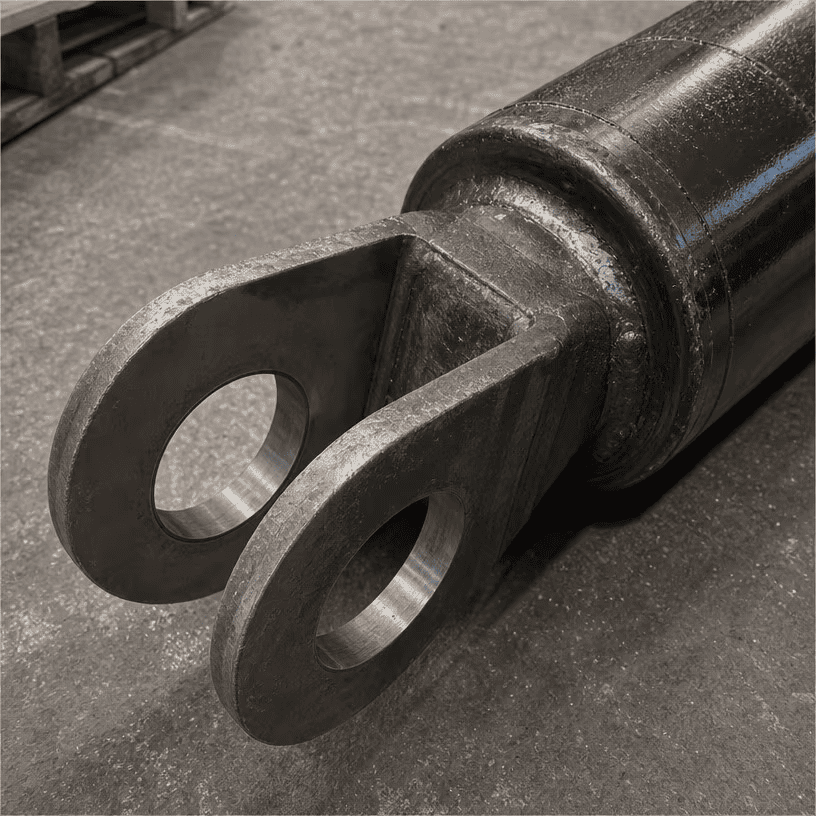

ปิ๊นอาย (ปิ๊น): วัดเส้นผ่านศูนย์กลางของรูเข็มและความกว้างระหว่างหู นอกจากนี้ ให้สังเกตระยะห่างจากจุดศูนย์กลางรูเข็มถึงปลายกระบอก/แกน โรงงานสร้างขึ้นจากขนาดเหล่านี้
ท่อไขว้: วัดเส้นผ่านศูนย์กลางภายนอกท่อและระยะห่างระหว่างปลายท่อ
หน้าแปลนหรือตัวรองแหนบ: สังเกตรูปแบบรูสลักเกลียว ขนาดสลักเกลียว และความหนาของหน้าแปลน สำหรับรองแหนบ หมายถึง เส้นผ่านศูนย์กลางของพิน และตำแหน่งของรองแหนบตามแนวลำกล้อง
ที่สำคัญที่สุด: หมุดอยู่ตรงกลาง เมื่อคุณระบุความยาวโดยรวม (หดและขยายออก) ให้กำหนดให้ตรงกลางหมุดถึงกึ่งกลางหมุด ซึ่งเป็นขนาดที่เครื่องจักรมองเห็นได้จริง การวัดด้านนอกของดวงตาจะทำให้ความหนาของพินอายส์เพิ่มขึ้น 2 ครั้ง และการเปลี่ยนใหม่จะยาวเกินไป
พอร์ตคือจุดที่ท่อเชื่อมต่อ ใส่ด้ายผิดและไม่มีอะไรพอดี
มาตรฐานทั่วไปสี่ประการ: SAE (เกลียว UNF), NPT (ท่อเรียว), BSP (ขนานอังกฤษ) และหน่วยเมตริก

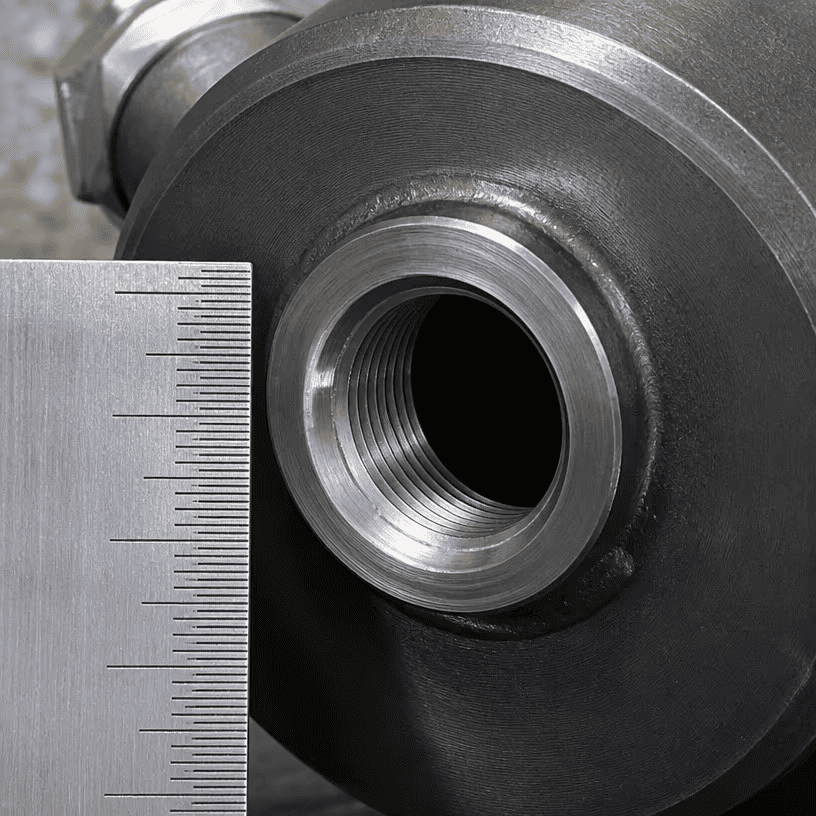

วิธีการวัด: คาลิเปอร์เส้นผ่านศูนย์กลางพอร์ต จากนั้นนับเกลียวมากกว่าหนึ่งนิ้ว (สำหรับนิ้ว) หรือ 10 มม. (สำหรับเมตริก) เปรียบเทียบ
| ด้าย | ขนาดปกติของกระบอกสูบ | หมายเหตุ |
|---|---|---|
| โอริง SAE (แบบ JIC) | #6, #8, #10 | โอริงแบบตรงปิดผนึกใบหน้า |
| เอ็นพีที | 1/4", 3/8", 1/2" | เรียวและปิดผนึกบนเกลียว |
| บีเอสพีพี/บีเอสพีที | 1/4", 3/8", 1/2" | มาตรฐานอังกฤษแบบขนานหรือเรียว |
| เมตริก | M18×1.5, M22×1.5 | เกลียวเมตริกตรง |
ไม่แน่ใจ? ภาพถ่ายเคาะพอร์ตด้วยไม้บรรทัดข้างๆ แล้วส่งรูปถ่ายไป เราระบุเธรดจากรูปภาพ — เร็วและปลอดภัยกว่าการเดา.
1. การวัดจังหวะผิด — การคาดเดาแทนการวัดความยาวที่หดกลับและขยายออก
2. วัดความยาวโดยรวมจากด้านนอกของดวงตา — ใช้หมุดตรงกลางเพื่อปักหมุดตรงกลางเสมอ
3. การผสมนิ้วและมิลลิเมตร — หนึ่งกระบอกเสนอราคาในสองระบบหน่วย
4. การวัดก้านที่สึกหรอ — ก้านจะบางลงตรงที่สึกหรอ ทำความสะอาดแล้ววัดที่ปลายต่อม
5. ลืมเส้นผ่านศูนย์กลางของพินไปได้เลย — รูเจาะถูกต้อง รูยึดผิด และกระบอกสูบจะไม่ปักหมุด
6. ไม่มีรูปถ่าย — รูปถ่ายของกระบอกสูบ แผ่นข้อมูล การติดตั้ง และพอร์ตจะตอบคำถามเพียงครึ่งเดียวก่อนที่คุณจะส่งตัวเลขด้วยซ้ำ
กรอกข้อมูลนี้และส่งคำถามของคุณ:
| การวัด | ค่า | หน่วย (นิ้ว/มม.) |
|---|---|---|
| เบื่อ | ||
| เส้นผ่านศูนย์กลางก้าน | ||
| จังหวะ | ||
| ความยาวแบบหดกลับ (กึ่งกลางหมุดถึงกึ่งกลางหมุด) | ||
| ความยาวที่ขยาย (ปักหมุดตรงกลางหมุด) | ||
| ประเภทการติดตั้ง (พินอาย / ปิ๊น / ท่อไขว้ / หน้าแปลน / วาล์วบอล) | ||
| เส้นผ่านศูนย์กลางของรูเข็มหมุด (หากเป็นตาเข็ม) | ||
| เธรดพอร์ต (SAE / NPT / BSP / เมตริก) | ||
| ขนาดพอร์ต | ||
| แนบรูปถ่าย? (กระบอกสูบ, แผ่นข้อมูล, แท่นยึด, พอร์ต) |
ส่งแผ่นงานบวก:
1. รูปถ่ายของกระบอกสูบ — มุมมองด้านข้าง, ปลายยึด, พอร์ต, แผ่นข้อมูล
2. การประทับตราหรือหมายเลขชิ้นส่วนบนกระบอกปืน
3. ยี่ห้อและรุ่นของเครื่อง (หากทราบ)
เราสร้างชิ้นส่วนทดแทนจากการวัดของคุณ หรืออ้างอิงหมายเลขชิ้นส่วนกับแค็ตตาล็อกของเรา แล้วแต่ว่าสิ่งใดจะทำให้คุณได้กระบอกสูบที่เหมาะสมเร็วกว่า หากมีสิ่งใดในการวัดของคุณไม่รวมกัน วิศวกรของเราจะถามก่อนที่เราจะตัดเหล็ก เราไม่เดาหรอก
