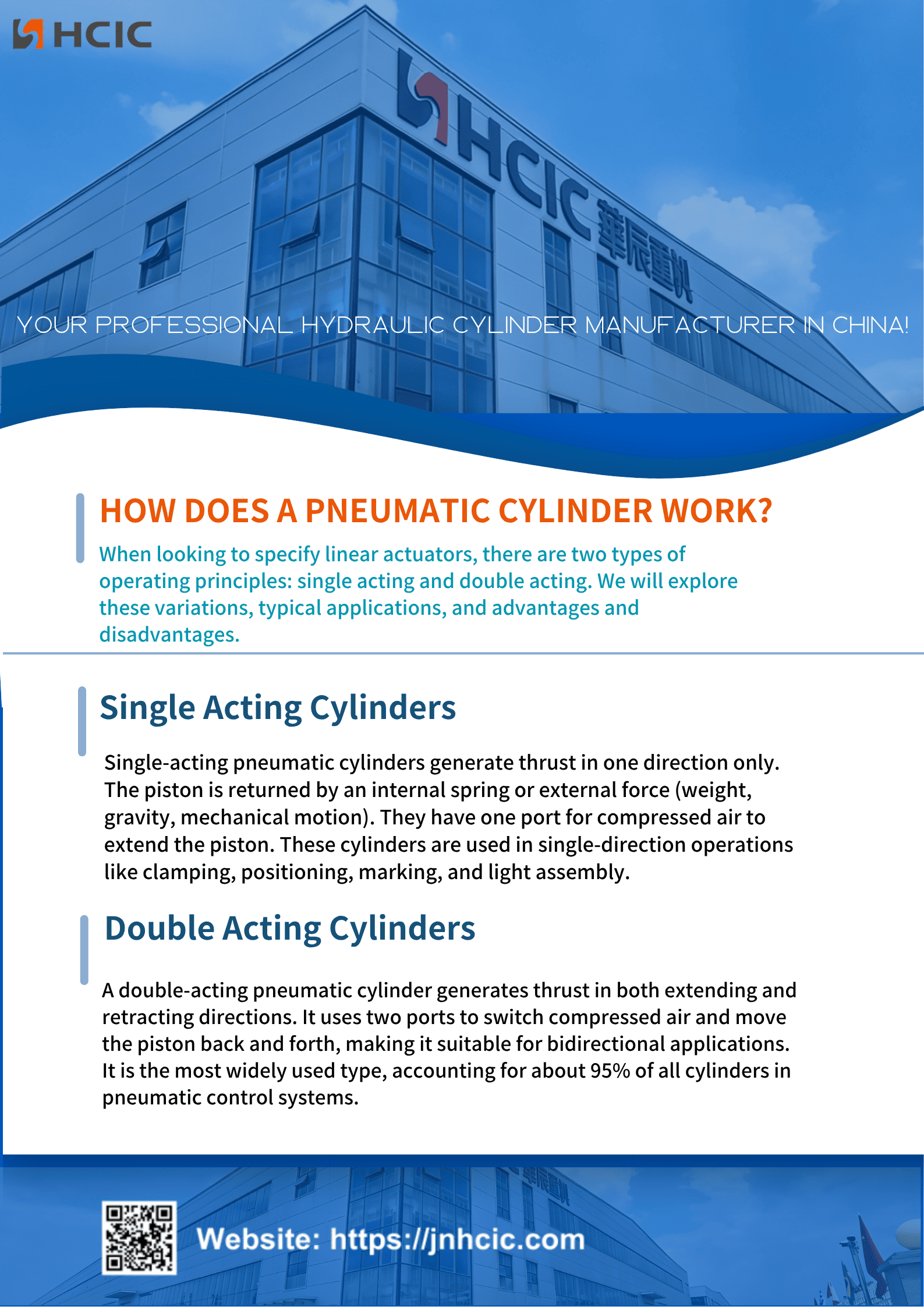

กระบอกสูบนิวแมติกแบบออกฤทธิ์เดี่ยวจะสร้างแรงผลักดันหรือแรงทำงานในทิศทางเดียวเท่านั้น โดยจะใช้สปริงในตัวหรือแรงภายนอก เช่น แรงโน้มถ่วง น้ำหนัก หรือการเคลื่อนไหวทางกล เพื่อดึงลูกสูบกลับไปยังจุดเริ่มต้น
กระบอกสูบเหล่านี้มีช่องอากาศเข้าเพียงช่องเดียว ซึ่งจะจ่ายอากาศอัดเข้าไปในห้องเพื่อดันลูกสูบไปยังตำแหน่งเป้าหมาย
กระบอกสูบนิวแมติกแบบทางเดียวถูกสร้างขึ้นสำหรับงานทางเดียว การใช้งานทั่วไป ได้แก่ การหนีบ การวางตำแหน่งชิ้นส่วน การทำเครื่องหมาย การเคลื่อนในจังหวะสั้น และงานประกอบงานเบา

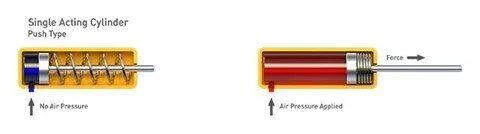

(1) การใช้แรงดันอากาศทำให้เกิดแรงผลักดัน ดังนั้น 'การดัน' ลูกสูบ:

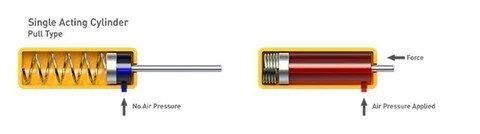

(2) การใช้แรงดันอากาศทำให้เกิดแรงผลักดัน ดังนั้น 'การดึง' ลูกสูบ:
โครงสร้างเรียบง่ายตรงไปตรงมา
โครงสร้างกะทัดรัดประหยัดพื้นที่
ลดต้นทุนสำหรับวาล์วควบคุมและท่ออากาศ
ใช้อากาศอัดเพียงครึ่งหนึ่งเทียบกับกระบอกสูบแบบดับเบิ้ลแอคชั่นขนาดเดียวกัน
สปริงด้านกลับเปิดออกสู่อากาศโดยรอบ ทำให้ฝุ่นและเศษต่างๆ เข้าไปด้านใน ซึ่งทำให้กระบอกสูบเสียหายและทำให้อายุการใช้งานของกระบอกสูบสั้นลง
ประสิทธิภาพของสปริงจะลดลงเมื่อเวลาผ่านไป ส่งผลให้ตำแหน่งปลายระยะชักไม่มั่นคง
เส้นผ่านศูนย์กลางของรูและความยาวของระยะชักถูกจำกัดด้วยขนาดและความแข็งแรงของสปริงภายใน
แรงผลักลดลงเล็กน้อย เนื่องจากสปริงต้านทานการเคลื่อนที่ไปข้างหน้าของลูกสูบ

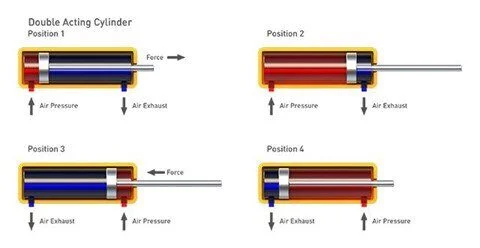

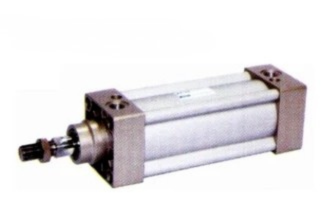

กระบอกสูบนิวแมติกสองทางจะสร้างแรงทั้งสองทิศทาง โดยดันลูกสูบออกไปด้านนอกแล้วดึงกลับเข้าด้านใน
การออกแบบนี้มาพร้อมกับช่องลมที่ปลายทั้งสองข้าง และเปลี่ยนทิศทางอากาศแรงดันสูงระหว่างสองช่องเพื่อขับเคลื่อนลูกสูบไปมา เป็นสิ่งที่ขาดไม่ได้สำหรับงานที่ต้องมีการเคลื่อนย้ายแบบสองทิศทาง เช่น การเปิดและปิดประตูอุตสาหกรรมและแดมเปอร์
กระบอกสูบแบบแสดงสองทางเป็นแอคทูเอเตอร์เชิงเส้นที่ใช้กันอย่างแพร่หลาย โดยคิดเป็นประมาณ 95% ของกระบอกสูบที่ใช้ในระบบควบคุมนิวแมติก
เป็นตัวเลือกที่ดีที่สุดสำหรับงานหนัก จังหวะยาว และความต้องการแรงสูงที่กระบอกสูบแบบแสดงทางเดียวไม่สามารถตอบสนองได้ โมเดลแบบแสดงสองทางขนาดเล็กยังทำงานสำหรับงานที่ต้องการตำแหน่งปลายคงที่อย่างแม่นยำทั้งในการยืดและหด
นี่คือวิธีการทำงาน:

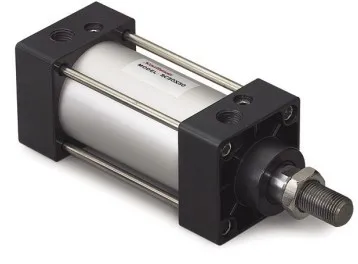

- กระบอกสูบนิวแมติกมาตรฐาน ISO เกือบทั้งหมดใช้การออกแบบแบบสองทาง
- ช่วงขนาดรูและระยะชักที่กว้างกว่ารุ่นแบบแสดงเดี่ยว
- การปรับเปลี่ยนแบบกำหนดเองมากมายสำหรับเฟรมฐานแบบ Double Acting
- ไม่มีตัวล็อคในตัวเพื่อยึดลูกสูบให้มั่นคงที่ตำแหน่งกลางจังหวะ
- อากาศสามารถอัดได้ ดังนั้นการป้อนอาหารจึงต้องใช้กระบอกสูบไฮดรอลิกเพื่อการเคลื่อนไหวที่ราบรื่นและมั่นคง
- หน่วยช่วงชักยาวจำเป็นต้องมีส่วนรองรับก้านลูกสูบเพิ่มเติมเพื่อหยุดการโค้งงอและทำให้การทำงานราบรื่น
