คำนำ

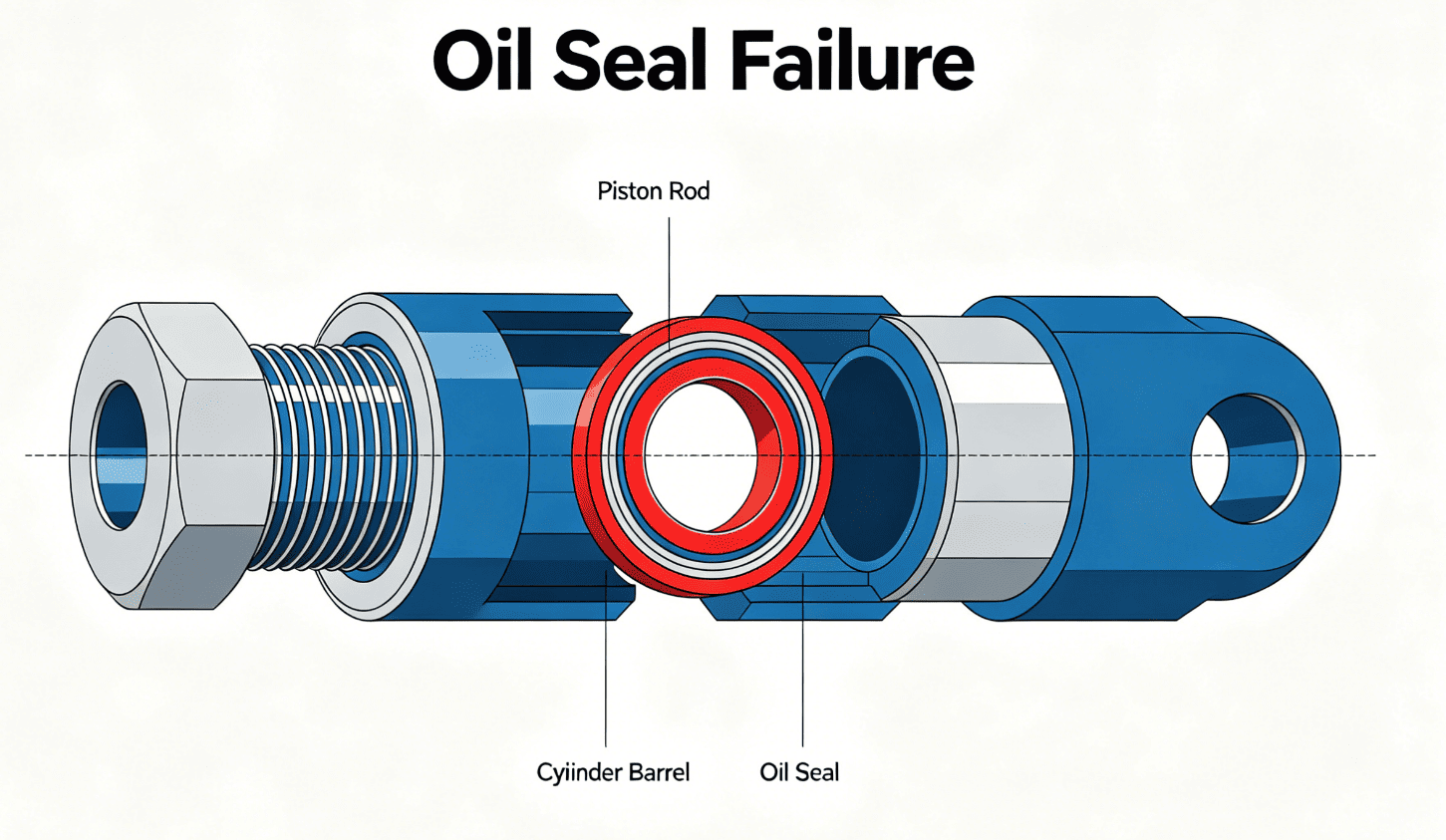

การรั่วไหลของไฮดรอลิก 90% ในเครื่องจักรก่อสร้างมาจากความล้มเหลวของซีลน้ำมันก่อนกำหนด ต้นทุนการซีลต่ำทำให้เกิดการสูญเสียอย่างมากจากการหยุดทำงานและการสึกหรอของส่วนประกอบ บทความนี้รวมเอามาตรฐานการปิดผนึก ISO, กฎการประกอบ CE และข้อมูลการบำรุงรักษาจริงของกลุ่มยานพาหนะในเหมืองแร่ สุขาภิบาล และการก่อสร้าง โดยแสดงรายการสาเหตุความล้มเหลวทั่วไป 10 ประการ พร้อมวิธีแก้ไขง่ายๆ ที่นำไปปฏิบัติได้สำหรับช่างเครื่องและผู้จัดการกลุ่มยานพาหนะ
I. ข้อบกพร่องในการประกอบ (42% ของความล้มเหลว)
1.1 เสี้ยนคมและการลบมุมเพลาไม่ดี
- ขอบเพลาแหลมคมตัดขอบซีลระหว่างการติดตั้งและทำให้เกิดการรั่วซึมช้า
- มาตรฐาน: ลบมุม 15°-30°, ความหยาบของเพลา Ra≤0.8μm
- แก้ไข: ขัดขอบเพลาทั้งหมดก่อนประกอบ
1.2 ความทนทานต่อการประกอบเกินมาตรฐาน
- ขนาดเพลาที่ไม่ผ่านการรับรองจะช่วยลดแรงยึดริมฝีปากก่อน
- ข้อมูล: อายุการใช้งานจะลดลง 70% หากพิกัดความเผื่อเกิน 0.08 มม.
- แก้ไข: วัดเพลาด้วยไมโครมิเตอร์ก่อนทำการติดตั้ง

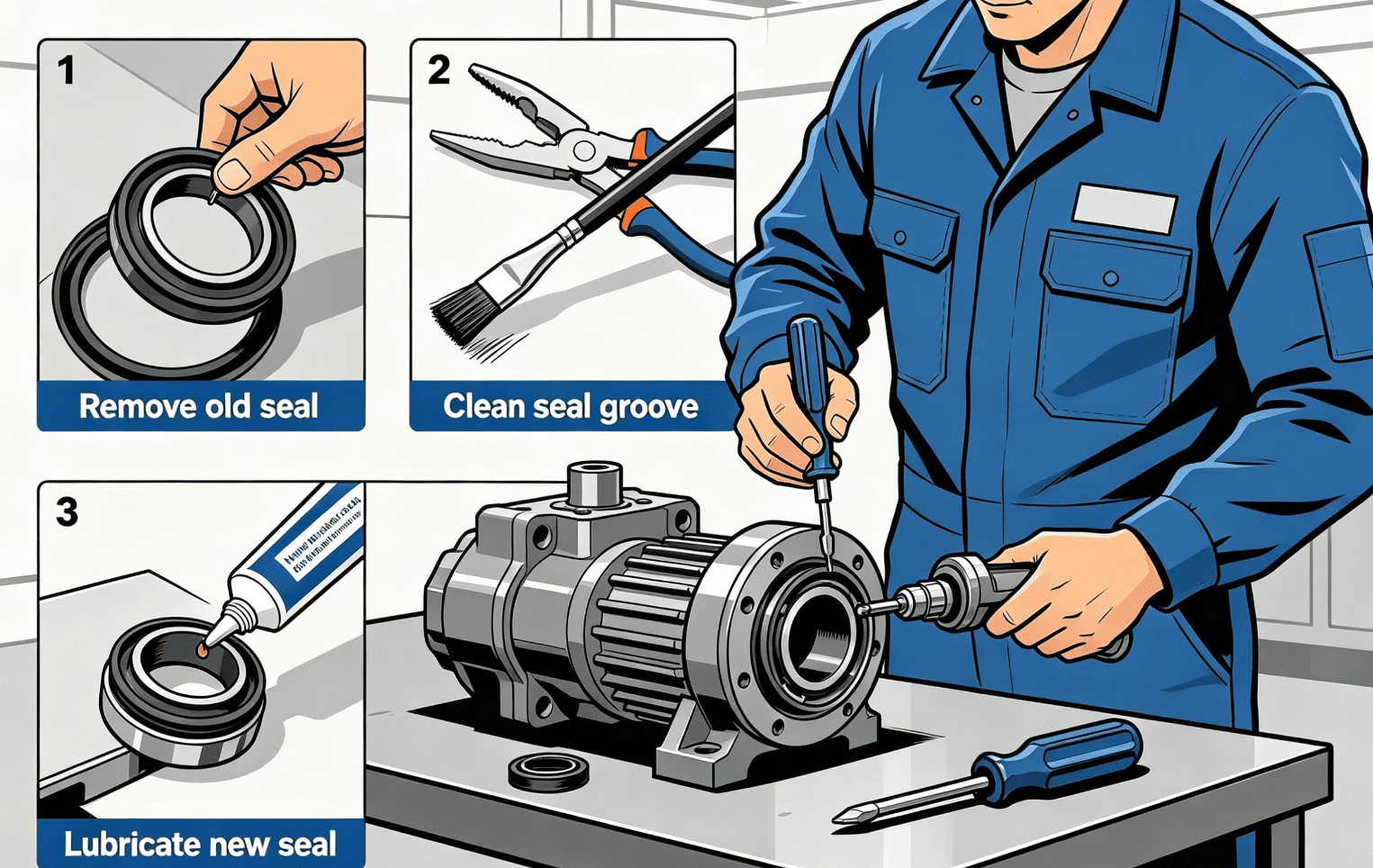

1.3 การติดตั้งแบบหยาบโดยไม่ต้องใช้เครื่องมือพิเศษ
- การกระแทกด้วยค้อนจะทำให้โครงกระดูกโลหะปิดผนึกเปลี่ยนรูป
- มาตรฐาน: ใช้ปลอกกดพลาสติกและหล่อลื่นริมฝีปากซีล
ครั้งที่สอง ความเสียหายที่พื้นผิวเพลา (21% ของความล้มเหลว)
2.1 รอยขีดข่วนและร่องวงกลมบนเพลา2.1.1 เศษทรายและโลหะจะขัดเพลาและทำให้ซีลเสียหาย
- เครื่องจักรที่มีความเสี่ยงสูง: รถขุด รถบรรทุกเหมืองแร่
- แก้ไข: เคลือบร่องเล็ก ๆ เปลี่ยนก้านลูกสูบที่มีรอยขีดข่วนอย่างรุนแรง
2.2 การเบี่ยงเบนหนีศูนย์ในแนวรัศมีเพลามากเกินไป
- แรงเสียดทานที่ไม่สมดุลทำให้เกิดความร้อนสูงเกินไปในท้องถิ่นและการรั่วไหลด้านเดียว
- มาตรฐาน: การเบี่ยงเบนหนีศูนย์ของเพลา ≤0.05มม.
ที่สาม อุณหภูมิน้ำมันผิดปกติ (16% ของความล้มเหลว)
3.1 อุณหภูมิน้ำมันไฮดรอลิกสูงในระยะยาว
- ซีล NBR แตกเร็วเกิน 90°C คูลเลอร์ที่ถูกบล็อกดันอุณหภูมิเกิน 110 ℃
- แก้ไข: ทำความสะอาดหม้อน้ำ ใช้ซีล FKM สำหรับเครื่องจักรทำเหมืองที่อุณหภูมิสูง
3.2 ความเสียหายจากการสตาร์ทขณะเย็นที่อุณหภูมิต่ำ
- ยางธรรมดาจะแข็งตัวในสภาพอากาศหนาวเย็นและไม่สามารถซีลได้เมื่อสตาร์ท
- แก้ไข: เปิดเครื่องอุปกรณ์ 3-5 นาที; ใช้ซีล NBR ที่ดัดแปลงที่อุณหภูมิต่ำ
IV. น้ำมันไฮดรอลิกไม่ตรงกันและเสื่อมสภาพ
4.1 วัสดุซีลเข้ากันไม่ได้กับของไหลไฮดรอลิก
- NBR พองตัวด้วยน้ำมันไฮดรอลิกสังเคราะห์และสูญเสียความแน่น
- กฎ: NBR สำหรับน้ำมันแร่ FKM สำหรับน้ำมันสังเคราะห์และทนไฟ
4.2 น้ำมันไฮดรอลิกสกปรกและออกซิไดซ์
- น้ำมันเสื่อมสภาพที่เป็นกรดกัดกร่อนยาง สิ่งสกปรกบดขยี้ริมฝีปาก
- กฎ: เปลี่ยนน้ำมันเครื่องและไส้กรองทุกๆ 2,000 ชั่วโมงทำงาน
V. แรงกดดันในการทำงานมากเกินไป
5.1 การกระแทกแรงดันสูงทันที
- การพังหรือการยกของหินทำให้เกิดแรงดันไฟกระชากที่ทำให้ขอบซีลแตก
- การแก้ไข: ติดตั้งซีลเสริมวงแหวนสำรองสำหรับกระบอกสูบแรงดันสูง
5.2 แรงดันต้านภายในสะสม
- ท่อส่งคืนที่อุดตันจะดันซีลออกไปด้านนอกและทำให้เกิดการรั่วไหล
- แก้ไข: เคลียร์ท่อส่งคืนน้ำมันอย่างสม่ำเสมอ
วี. การเลือกซีลน้ำมันไม่ถูกต้อง
6.1 วัสดุยางผิดสำหรับสภาพการทำงาน
- ซีล NBR ปกติจะแตกภายใน 300 ชั่วโมงบนอุปกรณ์ทำเหมืองร้อน
- คู่มือการเลือก: NBR สำหรับอุณหภูมิปกติ; FKM ให้ความร้อนสูง
6.2 โครงสร้างซีลไม่ถูกต้อง &ขนาด
- ซีลที่ไม่ใช่โครงกระดูกเหมาะกับการใช้งานแรงดันต่ำแบบคงที่เท่านั้น
- เคล็ดลับการจัดซื้อ: ระบุแรงดัน อุณหภูมิ และความเร็วเมื่อสั่งซื้อซีล
ปกเกล้าเจ้าอยู่หัว การเสื่อมสภาพของยางจากการจัดเก็บและเวลาว่างที่ยาวนาน
7.1 การเสื่อมสภาพของสต็อกในระยะยาว
- การออกซิเดชันของแสงและอากาศทำให้ซีลที่ไม่ได้ใช้สูญเสียความยืดหยุ่น
- กฎ: เวลาเก็บซีล ≤24 เดือน ปฏิบัติตามการจัดการสต็อกแบบ FIFO
7.2 การเยื้องถาวรจากการปิดเครื่องเป็นเวลานาน
- ซีลที่อยู่กับที่จะถูกกดที่จุดเดียวและรั่วไหลหลังจากรีสตาร์ท
- แก้ไข: หดและขยายกระบอกสูบทุกเดือนสำหรับอุปกรณ์ที่ไม่ได้ใช้งาน
8. ชิ้นส่วนป้องกันฝุ่นแตกหัก
8.1 ที่ปัดน้ำฝนเสียหาย
- โคลนและกรวดทะลุที่ปัดน้ำฝนที่หัก และสวมขอบซีลอย่างรวดเร็ว
- กฎ: เปลี่ยนที่ปัดน้ำฝนและซีลน้ำมันพร้อมกันระหว่างการบำรุงรักษา
8.2 ปลอกป้องกันก้านลูกสูบแตก
เครื่องจักรก่อสร้างกลางแจ้งเก็บฝุ่นได้ง่ายโดยไม่ต้องมีฝาปิดที่สมบูรณ์
ทรงเครื่อง ความเร็วในการทำงานมากเกินไปและแรงเสียดทานแห้ง
9.1 ความเร็วลูกสูบเกินขีดจำกัด
- การเคลื่อนไหวด้วยความเร็วสูงทำให้เกิดความร้อนจากการเสียดสีและทำให้ริมฝีปากยางไหม้
- มาตรฐาน: ขีดจำกัดความเร็วการซีลปกติ ≤0.5m/s
9.2 การสูญเสียการหล่อลื่นและแรงเสียดทานแบบแห้ง
- ฟิล์มน้ำมันที่หายไปทำให้เกิดการเสียดสีโดยตรงและความเสียหายของซีลทันที
- ห้าม: การดึงกลับกระบอกสูบเปล่าโดยไม่มีน้ำมันไฮดรอลิกเพียงพอ
X. สปริงแรงดึงภายในล้มเหลว
10.1 สปริงซีลสึกกร่อนหรือหลวม
- แรงยึดสปริง สปริงที่สึกกร่อนทำให้เกิดการรั่วไหลอย่างต่อเนื่อง
- ตัวกระตุ้นการกัดกร่อน: น้ำฝนและน้ำมันไฮดรอลิกอิมัลชัน
10.2 สปริงหายไประหว่างการเปลี่ยน
ข้อผิดพลาดทั่วไปที่เกิดจากมนุษย์ทำให้เกิดการรั่วไหลของน้ำมันทันทีหลังการประกอบ
บทสรุป
การรั่วไหลของซีลน้ำมันซ้ำๆ มักไม่ได้มาจากซีลที่ชำรุดเพียงอย่างเดียว ข้อผิดพลาดส่วนใหญ่เกิดจากการประกอบที่ไม่ดี การเลือกที่ไม่ถูกต้อง และการบำรุงรักษาที่ผิดปกติ คู่มือนี้เป็นไปตามมาตรฐานการปิดผนึกระดับสากลและสามารถใช้สำหรับการฝึกอบรมเชิงปฏิบัติการ หากคุณไม่สามารถยืนยันรุ่นซีลน้ำมันที่ตรงกันหรือแก้ไขปัญหาการรั่วไหลอย่างต่อเนื่อง โปรดส่งประเภทเครื่องจักร แรงดันใช้งาน และประเภทน้ำมันไฮดรอลิกมาให้เราเพื่อรับโซลูชันการซีลแบบกำหนดเองฟรี
