​​การจับคู่สภาพการทำงานของกระบอกสูบไฮดรอลิก กลไกโครงสร้าง และการวิเคราะห์ความทนทานต่อกระบวนการ

I. กลไกการจับคู่ระหว่างแรงดันที่กำหนดกับสภาพการทำงานจริงของกระบอกไฮดรอลิก

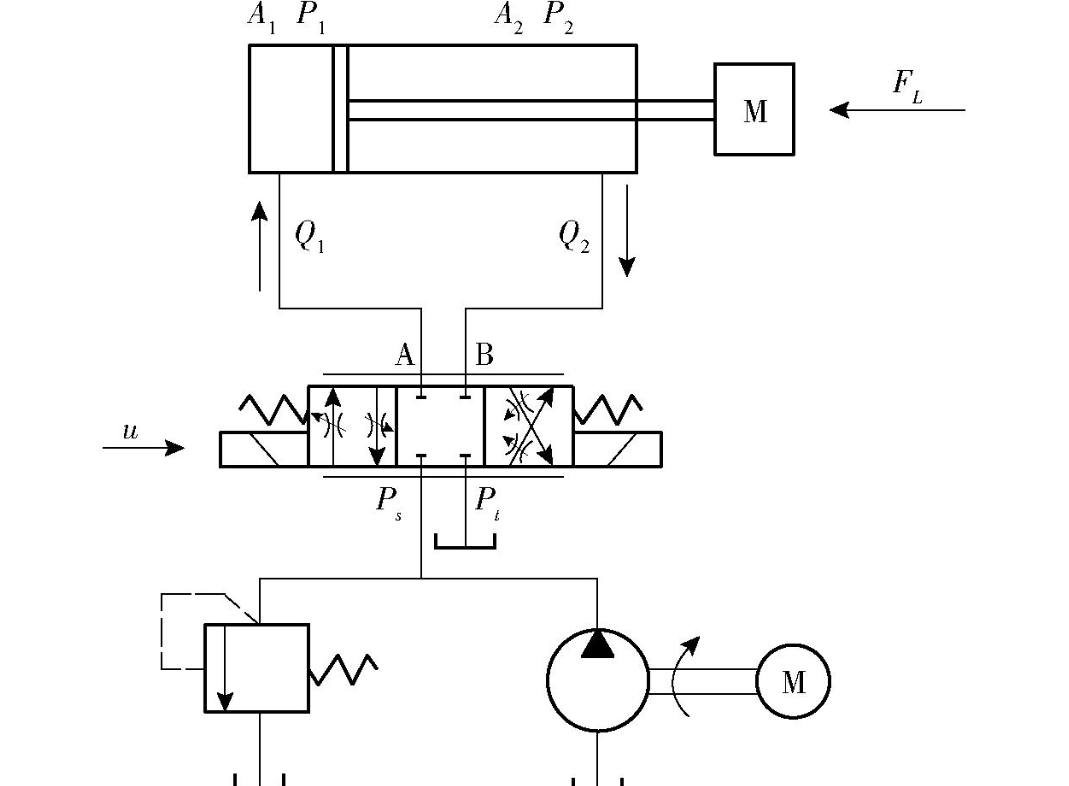

1.1 ลอจิกการออกแบบพื้นฐานของการเลือกแรงดันที่กำหนด

ความดันปกติของกระบอกไฮดรอลิกไม่ได้ถูกตั้งค่าโดยพลการ มีการคำนวณอย่างครอบคลุมโดยพิจารณาจากความแข็งแรงครากของวัสดุกระบอกทรงกระบอก โครงสร้างความหนาของผนัง และขีดจำกัดแบริ่งของซีล แรงดันปกติของรุ่นมาตรฐานทั่วไปจะใช้ 16MPa เป็นค่าการออกแบบพื้นฐาน

พารามิเตอร์นี้ตรงกับขีดจำกัดการรับน้ำหนักที่ปลอดภัยของกระบอกสูบเหล็กกล้าคาร์บอนธรรมดา ซีลโพลียูรีเทนมาตรฐาน และโครงสร้างนำทางแบบทั่วไป และยังทำหน้าที่เป็นมาตรฐานการเลือกที่ใช้กันทั่วไปที่สุดสำหรับเครื่องจักรก่อสร้างและระบบไฮดรอลิกของรถพ่วง ในการใช้งานจริง แรงดันกระแทกทันทีจะได้รับอนุญาตให้เกินแรงดันที่ระบุได้ชั่วครู่ ในขณะที่แรงดันใช้งานต่อเนื่องระยะยาวไม่ควรเกิน 85% ของค่าพิกัด นี่คือหลักการออกแบบหลักเพื่อหลีกเลี่ยงการรั่วไหลภายใน การเร่งอายุของซีล และการเปลี่ยนรูปกระบอกกระบอกสูบ

1.2 อิทธิพลของการโอเวอร์โหลดอย่างต่อเนื่องต่อโครงสร้างการจับคู่ภายใน

ภายใต้สภาวะแรงดันเกินพิกัดในระยะยาว ผนังด้านในของกระบอกสูบจะทำให้เกิดการเสียรูปแบบยืดหยุ่นเล็กน้อย และช่องว่างที่เข้ากันระหว่างปลอกนำและก้านลูกสูบจะเปลี่ยนไป ซึ่งสร้างความเสียหายต่อพิกัดความเผื่อที่แม่นยำเดิมที่ 0.02–0.03 มม.

เมื่อช่องว่างขยายใหญ่ขึ้น การไหลด้านข้างของน้ำมันไฮดรอลิกจะเข้มข้นขึ้น และแหวนลูกสูบมีแรงไม่สม่ำเสมอ ทำให้เกิดการสึกหรอบางส่วนอย่างค่อยเป็นค่อยไป ในระยะต่อมา ข้อผิดพลาดทั่วไป เช่น การรั่วไหลภายใน แรงยกไม่เพียงพอ และการตกลงโหลดอย่างรวดเร็วจะเกิดขึ้น ซึ่งเป็นสาเหตุหลักของความล้มเหลวของระบบไฮดรอลิกบ่อยครั้งในอุปกรณ์ที่ไซต์งาน

ครั้งที่สอง หลักการที่มีอิทธิพลต่อสภาพแวดล้อมของอุณหภูมิต่อประสิทธิภาพของซีล

2.1 เกณฑ์มาตรฐานประสิทธิภาพทางกายภาพของซีลภายใต้อุณหภูมิปกติ

อุณหภูมิโดยรอบ 20°C–30°C เป็นช่วงการจับคู่ที่เหมาะสมที่สุดสำหรับการออกแบบวัสดุซีล ซีลยางโพลียูรีเทนและไนไตรล์รักษาค่ามาตรฐานในด้านความแข็ง แรงอัดยืดหยุ่น และความต้านทานต่อน้ำมัน

ภายใต้สภาวะนี้ ขอบซีลจะพอดีกับผนังกระบอกสูบอย่างสม่ำเสมอและคงพรีโหลดไว้คงที่ จึงรักษาประสิทธิภาพการซีลน้ำมันให้คงที่เป็นเวลานานโดยไม่มีการสึกหรอและการเสียรูปผิดปกติ

2.2 กลไกที่แท้จริงของความล้มเหลวของซีลภายใต้อุณหภูมิสูงและต่ำ

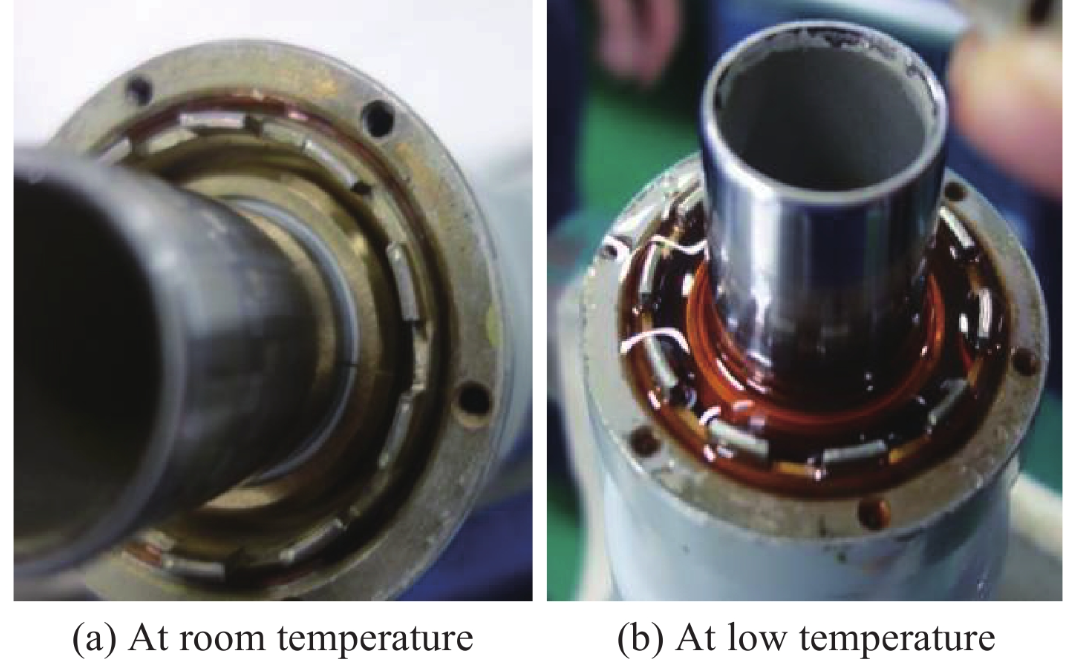

เมื่ออุณหภูมิลดลงต่ำกว่า -15°C กิจกรรมระดับโมเลกุลของวัสดุปิดผนึกจะลดลงตามความแข็งที่สูงขึ้นและความเหนียวที่ลดลง ความยืดหยุ่นในการติดตั้งของขอบซีลจะแย่และไม่สามารถชดเชยช่องว่างเล็กๆ ในการปรับตัวได้ ซึ่งเป็นสาเหตุหลักของการรั่วไหลที่อุณหภูมิต่ำ

การทำงานในระยะยาวที่สูงกว่า 40°C จะเร่งปฏิกิริยาออกซิเดชันของน้ำมันไฮดรอลิกและก่อให้เกิดสิ่งเจือปนคอลลอยด์ ในขณะเดียวกัน ซีลจะมีอายุและแข็งตัวเร็วขึ้นด้วยความยืดหยุ่นที่ลดลง ทำให้เกิดการรั่วไหลเล็กน้อยอย่างต่อเนื่องทีละน้อย และส่งผลต่อเสถียรภาพในการปฏิบัติงานโดยรวม

ที่สาม การรักษาพื้นผิวของก้านลูกสูบและมาตรฐานกระบวนการป้องกันการกัดกร่อนที่ทนต่อการสึกหรอ

3.1 ตรรกะการจับคู่กระบวนการของความหนาการชุบฮาร์ดโครม

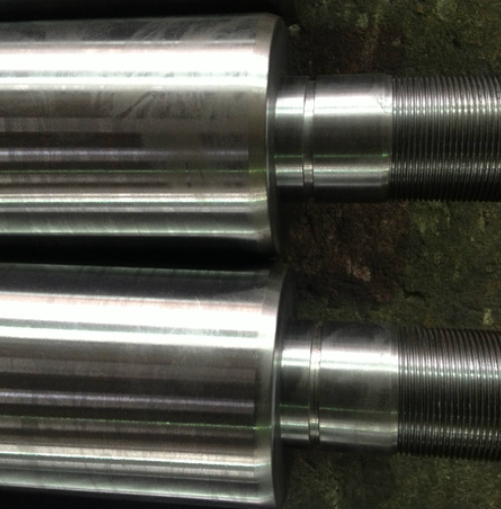

การชุบฮาร์ดโครมด้วยไฟฟ้าบนก้านลูกสูบเป็นกระบวนการปกป้องมาตรฐานของอุตสาหกรรม สำหรับผลิตภัณฑ์ที่ผลิตจำนวนมากอย่างเป็นทางการ ความหนาของการชุบจะถูกควบคุมอย่างเข้มงวดภายใน 0.08 มม. – 0.12 มม.

การชุบบางเกินไปไม่สามารถต้านทานการเสียดสีและการกัดกร่อนของทรายได้เพียงพอ ส่งผลให้เกิดรอยขีดข่วนและจุดสนิมในเวลาอันสั้นภายใต้สภาพการทำงานกลางแจ้ง การชุบหนามากเกินไปจะเพิ่มความเค้นพื้นผิวภายใน และทำให้เกิดการลอก ทำลายความเรียบของพื้นผิว และเร่งการสึกหรอของซีล

3.2 ความสัมพันธ์ระหว่างความหยาบของพื้นผิวและอายุการใช้งานของซีล

ความหยาบผิวของก้านลูกสูบสำเร็จรูปจะถูกควบคุมที่ Ra0.2–Ra0.4μm ความแม่นยำนี้ตอบสนองความต้องการของการเคลื่อนที่แบบยืดไสลด์ที่มีแรงเสียดทานต่ำ และหลีกเลี่ยงการเกิดรอยขีดข่วนบนขอบซีลที่เกิดจากเสี้ยนขนาดเล็กบนพื้นผิว

ความหยาบที่สูงเกินไปจะทำให้ซีลสึกหรออย่างต่อเนื่องโดยการยื่นออกมาด้วยกล้องจุลทรรศน์ ในขณะที่พื้นผิวเรียบเกินไปจะลดความสามารถในการกักเก็บน้ำมัน และทำให้ยากต่อการสร้างชั้นฟิล์มน้ำมันที่มั่นคง เพิ่มความเสี่ยงของการเสียดสีแห้ง และทำให้อายุการใช้งานของส่วนประกอบซีลสั้นลง

IV. ข้อผิดพลาดในการซิงโครไนซ์และโครงสร้างบัฟเฟอร์ หลักการของกระบอกไฮดรอลิกแบบหลายขั้นตอน

4.1 สาเหตุเชิงโครงสร้างของข้อผิดพลาดในการซิงโครไนซ์ในการเคลื่อนที่แบบยืดไสลด์แบบหลายขั้นตอน

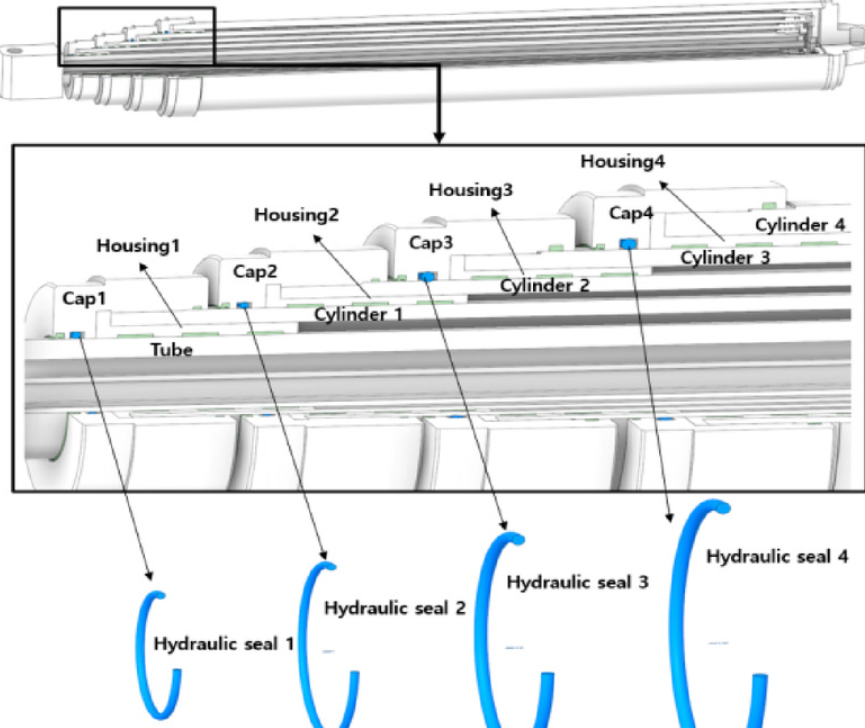

กระบอกไฮดรอลิกแบบหลายขั้นมีความแตกต่างทางโครงสร้างในจังหวะ พื้นที่ออกฤทธิ์ที่มีประสิทธิภาพ และเส้นผ่านศูนย์กลางทางผ่านของน้ำมันในแต่ละขั้นตอน รุ่นที่ไม่มีการออกแบบการปรับให้เหมาะสมแบบซิงโครนัสจะทำให้เกิดการเบี่ยงเบนตำแหน่งระหว่างการทำงานแบบยืดไสลด์เต็มจังหวะ

ความเป็นแกนร่วมของการตัดเฉือน ระยะห่างของปลอกนำ และการกระจายการไหลของน้ำมันเป็นปัจจัยกระบวนการหลักสามประการที่กำหนดความแม่นยำในการซิงโครไนซ์ของกระบอกสูบแบบหลายขั้น

4.2 กลไกการทำงานและสถานการณ์การใช้งานของโครงสร้างบัฟเฟอร์ในตัว

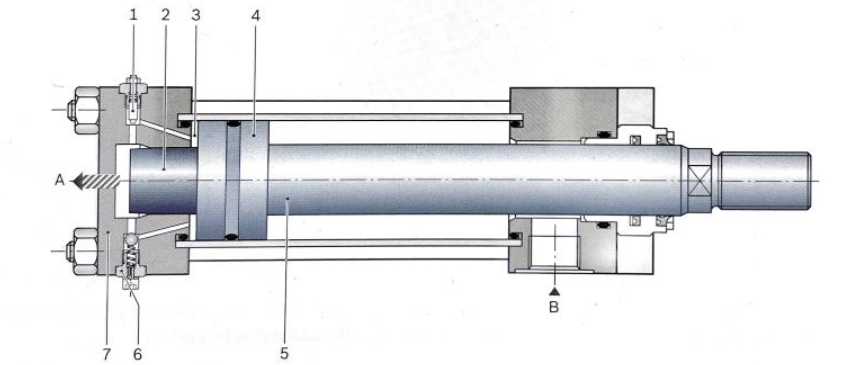

โครงสร้างปีกผีเสื้อบัฟเฟอร์ในตัวที่ปลายทั้งสองข้างกระบอกไฮดรอลิกลดอัตราการไหลของน้ำมันไฮดรอลิกเมื่อสิ้นสุดระยะชักด้วยผลกระทบจากการหน่วงของช่องปีกผีเสื้อ เพื่อหลีกเลี่ยงผลกระทบที่รุนแรงระหว่างลูกสูบและฝาครอบปลาย

การออกแบบบัฟเฟอร์ที่เหมาะสมช่วยลดผลกระทบจากการสตาร์ท-สต็อป ลดการสั่นสะเทือนของอุปกรณ์โดยรวม และลดความเสียหายจากความเมื่อยล้าของตะเข็บการเชื่อมและฉากยึด เหมาะอย่างยิ่งสำหรับสถานการณ์สตาร์ท-ดับความถี่สูง เช่น การยกแบบติดตั้งบนยานพาหนะ เครื่องจักรในท่าเรือ และอุปกรณ์งานหนักทางการเกษตร

V. ความสำคัญของการควบคุมระยะห่างในการจับคู่สำหรับอายุการใช้งานกระบอกไฮดรอลิก

5.1 พื้นฐานการออกแบบความอดทนในการจับคู่ระหว่างปลอกนำและก้านลูกสูบ

ในมาตรฐานการประกอบที่แม่นยำของอุตสาหกรรม ระยะห่างในการประกอบระหว่างไกด์ฟลีฟและก้านลูกสูบได้รับการควบคุมอย่างเสถียรที่ 0.02 มม.–0.03 มม.

ระยะห่างที่น้อยเกินไปจะทำให้เกิดการติดขัดและการเคลื่อนที่แบบยืดไสลด์ไม่ราบรื่นเนื่องจากการขยายตัวทางความร้อนเมื่ออุณหภูมิสูงขึ้น ระยะห่างที่มากเกินไปจะเพิ่มการสั่นในแนวรัศมีของก้านลูกสูบ ส่งผลให้เกิดภาระเยื้องศูนย์และการสึกหรอข้างเดียว ส่งผลให้รอบการบำรุงรักษาโดยรวมสั้นลง

5.2 อิทธิพลของความร่วมแกนในการประกอบต่อการดำเนินงานระยะยาว

ความร่วมแกนในการประกอบของกระบอกกระบอกสูบ ฝาครอบปลาย ปลอกนำ และก้านลูกสูบเป็นจุดควบคุมหลักในการผลิตและการประกอบ

กระบอกไฮดรอลิกที่มีการเบี่ยงเบนโคแอกเซียลมากเกินไปจะทำงานภายใต้แรงเยื้องศูนย์เป็นเวลานาน ซึ่งเพิ่มความน่าจะเป็นที่จะเกิดการสึกหรอของซีลข้างเดียวและรอยขีดข่วนที่ผนังกระบอกสูบเฉพาะที่ได้อย่างมาก นอกจากนี้ยังเป็นเหตุผลทางเทคนิคที่สำคัญสำหรับความแตกต่างอายุการใช้งานที่ชัดเจนของผลิตภัณฑ์ที่มีข้อกำหนดเดียวกัน
