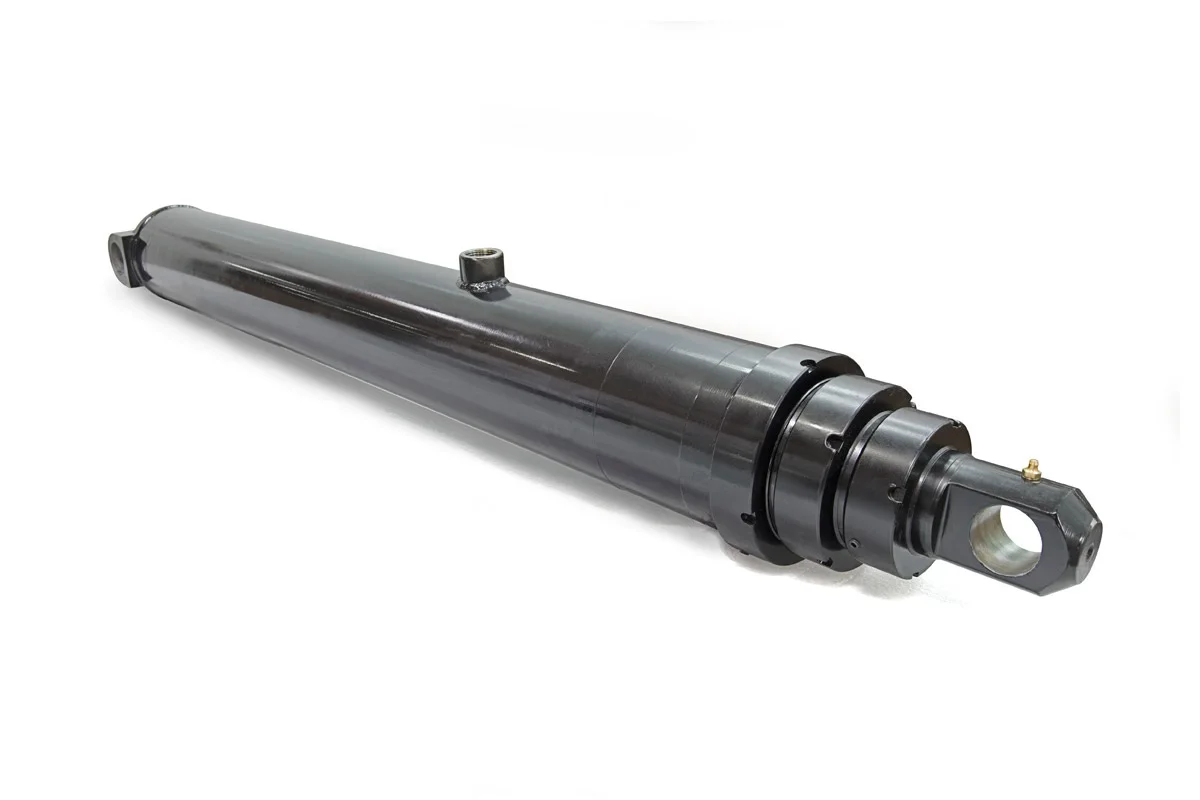

ตรวจสอบขนาดกระบอกไฮดรอลิกเคลวิสคู่ 53-4592-106 ช่วงชัก 106.06 นิ้ว พอร์ต NPTF 3/4 นิ้ว และน้ำหนักแค็ตตาล็อก 208 ปอนด์สำหรับอุปกรณ์ OEM สำหรับการเดินทางไกล
Stroke:
2,694 มมClosed length,:
1,219 มมExtended length:
3,913 มมPort:

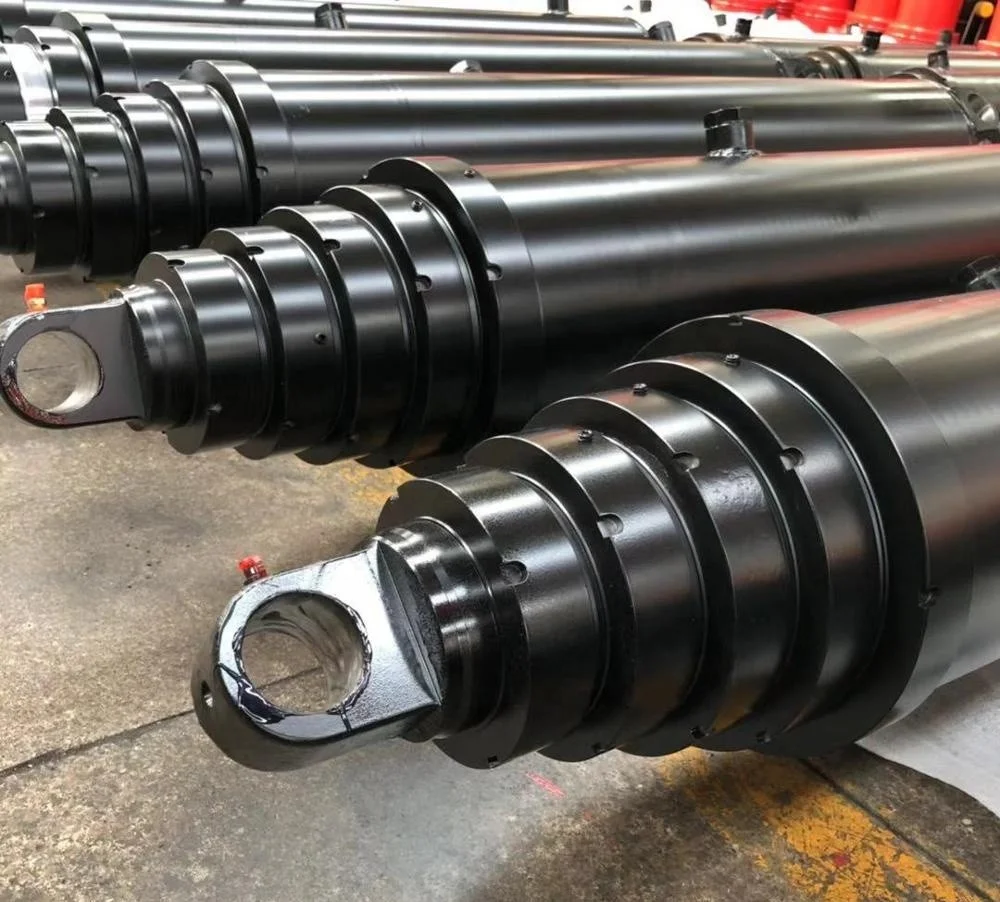

3/4 ใน NPTFกระบอกไฮดรอลิกเคลวิสคู่ 53-4592-106 เป็นรุ่นซีรีส์ 4000 ช่วงชักยาวที่แสดงอยู่ในแค็ตตาล็อก HCIC-2026 ระยะชักแค็ตตาล็อกขนาด 106.06 นิ้วทำให้อยู่ในการอภิปรายการติดตั้งที่แตกต่างจากแอคชูเอเตอร์ขนาดกะทัดรัด เครื่องจักรต้องมีพื้นที่สำหรับการเปลี่ยนแปลงระยะพินถึงกึ่งกลางเป็นเวลานาน และฉากยึดและสายยางต้องยังคงควบคุมตลอดการเคลื่อนไหวทั้งหมด
สำหรับผู้สร้าง OEM หรือทีมบำรุงรักษา จุดเริ่มต้นที่มีประโยชน์คือแถวมิติที่สมบูรณ์ ประกอบด้วยระยะชัก ความยาวปิด ความยาวขยาย ขนาดการติดตั้ง พอร์ต ปริมาตรน้ำมัน และน้ำหนัก ค่าเหล่านี้ช่วยให้วิศวกรเปรียบเทียบแบบจำลองกับกระบอกสูบที่มีอยู่หรือเค้าโครงเครื่องจักรใหม่ ก่อนที่จะขอใบเสนอราคาโครงการ
| รายการ | ค่านิ้ว | ค่าเมตริก |
|---|---|---|
| แบบอย่าง | 53-4592-106 | 53-4592-106 |
| ชุด | ซีรี่ส์ 4000 | ซีรี่ส์ 4000 |
| โรคหลอดเลือดสมอง, A | 106.06 นิ้ว | 2,694 มม |
| ความยาวปิด B | 48.00 น | 1,219 มม |
| ขยายความยาว, C | 154.06 นิ้ว | 3,913 มม |
| มิติ ง | 1.50 นิ้ว | 38 มม |
| มิติ E | 2.06 นิ้ว | 52 มม |
| มิติ F | 2.00 น | 51 มม |
| มิติ G | 7.00 น | 178 มม |
| มิติเจ | 2.06 นิ้ว | 52 มม |
| มิติเค | 19.50 น | 495 มม |
| ท่าเรือ | 3/4 ใน NPTF | 3/4 ใน NPTF |
แค็ตตาล็อกไม่ได้ให้การรับประกันแรงดันสากล น้ำหนักบรรทุก หรืออายุการใช้งานสำหรับ 53-4592-106 การเลือกขั้นสุดท้ายต้องใช้เส้นทางโหลดจริงของเครื่องจักร สภาพไฮดรอลิก และการตรวจสอบด้านความปลอดภัย

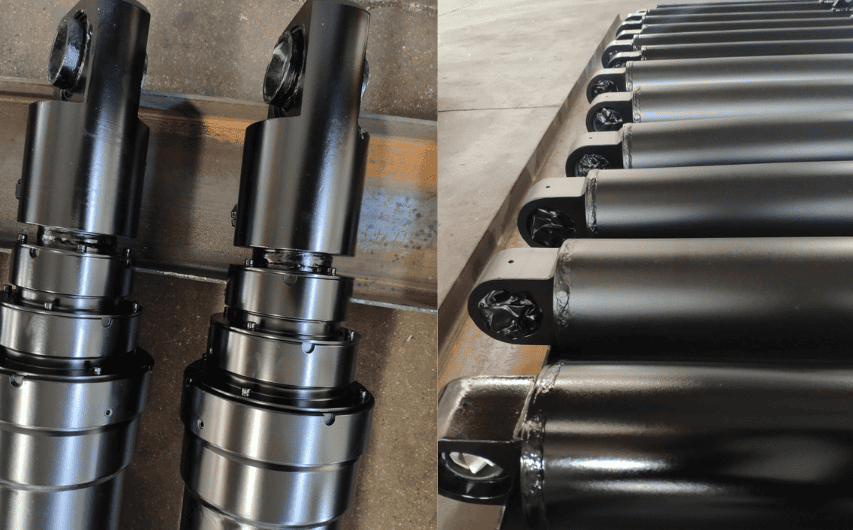

กระบอกสูบแบบพินต่อพินไม่ทำงานแยกกัน หมุดคงที่ หมุดเคลื่อนที่ และกลไกที่เชื่อมต่อจะกำหนดการเคลื่อนไหว สำหรับ 53-4592-106 แค็ตตาล็อกแสดงรายการปิด 48.00 นิ้วและขยาย 154.06 นิ้ว เครื่องจักรจึงต้องมีเส้นทางที่มีการควบคุมโดยมีการเปลี่ยนแปลงอย่างมากในระยะห่างจากศูนย์กลางพิน
ก่อนการติดตั้ง ให้แมปตำแหน่งปลายทั้งสองและตำแหน่งกลางหลายตำแหน่ง ตรวจสอบว่ากระบอกสูบยังคงอยู่ในช่วงมุมที่ต้องการหรือไม่ ขายึดจะรับน้ำหนักในทิศทางที่ถูกต้องหรือไม่ และโครงสร้างโดยรอบเหลือพื้นที่ไว้สำหรับการเคลื่อนที่ของตัวถัง ก้าน หมุด และสายยางหรือไม่
จังหวะที่ยาวยังทำให้การกำหนดเส้นทางมีความสำคัญมากขึ้น ท่อต้องเดินตามชุดประกอบที่กำลังเคลื่อนที่โดยไม่ยืด กีดขวาง หรือเสียดสีกับเฟรม ทีมบริการควรสามารถเข้าถึงพอร์ตและติดตั้งฮาร์ดแวร์ได้โดยไม่ต้องรื้ออุปกรณ์ที่ไม่เกี่ยวข้อง

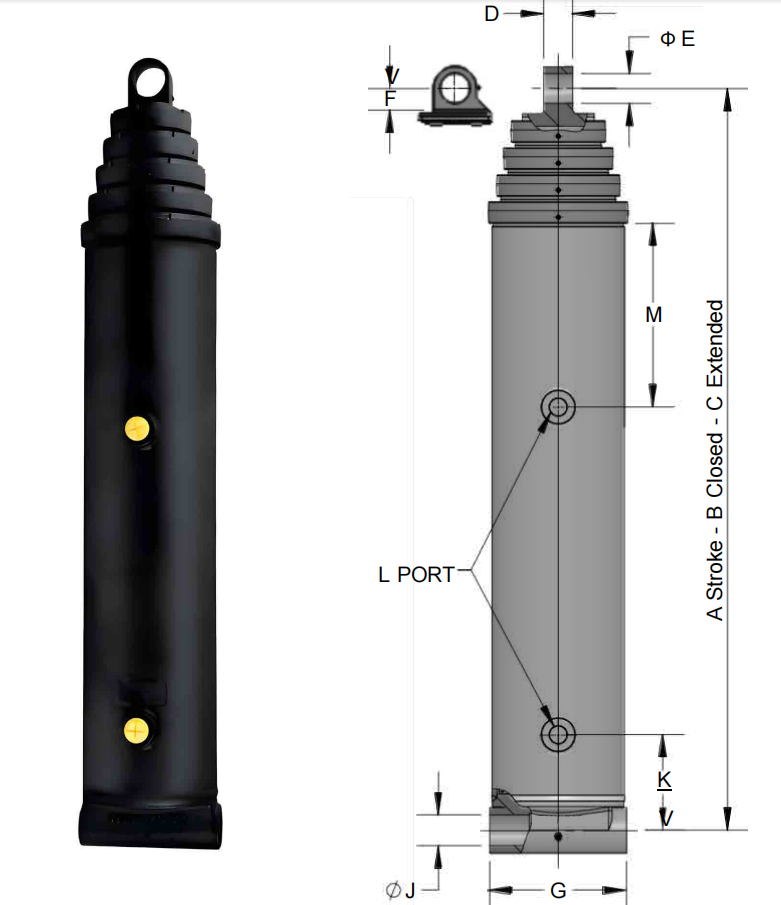

ขนาดแค็ตตาล็อก D, E, F, G, J และ K เป็นจุดเริ่มต้นมิติสำหรับการจัดวางการติดตั้ง เปรียบเทียบกับการวาดแบบด้วยเครื่องจักร แทนที่จะคิดว่าระยะชักยาวเป็นเพียงข้อกำหนดในการประกอบเท่านั้น
3/4 ในพอร์ต NPTF จะต้องตรงกับระบบประปาไฮดรอลิกและแนวปฏิบัติที่เหมาะสม ตรวจสอบอะแดปเตอร์ วิธีการปิดผนึก รัศมีการโค้งงอของท่ออ่อน และการวางแนวพอร์ต ก่อนที่จะติดตั้งกระบอกสูบในพื้นที่จำกัด
แถวผลิตภัณฑ์ระบุปริมาตรน้ำมันเติม 1.7 แกลลอน และปริมาตรน้ำมันขยาย 6.0 แกลลอน ระบบไฮดรอลิกต้องมีปริมาตรอ่างเก็บน้ำเพียงพอสำหรับกระบอกสูบ ท่อ บล็อกวาล์ว และตำแหน่งการทำงานจริง ค่าแค็ตตาล็อกเหล่านี้ไม่ใช่การคำนวณขนาดอ่างเก็บน้ำที่สมบูรณ์
น้ำหนักที่ระบุไว้คือ 208 ปอนด์ มูลค่าดังกล่าวมีความสำคัญในระหว่างการขนส่ง การวางแผนการติดตั้ง และการออกแบบโครงยึด จัดเตรียมวิธีการยกที่ปลอดภัยและยืนยันว่าโครงสร้างเครื่องจักรสามารถรองรับกระบอกสูบและถ่ายเทภาระงานผ่านข้อต่อพินได้
53-4592-106 สามารถตรวจสอบได้สำหรับอุปกรณ์ OEM ที่ใช้เดินทางระยะไกลและโครงการเปลี่ยนทดแทนที่ใช้กระบอกสูบแบบพินต่อพิน เป็นตัวเลือกสำหรับกลไกที่จุดติดตั้งแบบคงที่และแบบเคลื่อนที่อยู่ห่างจากกันเมื่อขยายเต็มที่ โดยรูปทรงของเครื่องจักรจะตรงกับขนาดแค็ตตาล็อก
ใบเสนอราคาไม่ควรยึดตามหมายเลขรุ่นเพียงอย่างเดียว HCIC ต้องการการวาดแบบเครื่องจักรหรือการวัดภาคสนามที่แม่นยำ แรงดันใช้งาน ทิศทางโหลด ความถี่รอบการทำงาน รายละเอียดพิน และข้อมูลการเชื่อมต่อไฮดรอลิกเพื่อประเมินการใช้งาน
กระบอกไฮดรอลิกแบบพินต่อพิน 53-4592-106 เป็นตัวเลือกซีรีส์ 4000 ช่วงชักยาวสำหรับกลไกที่ต้องการการเปลี่ยนแปลงระยะห่างระหว่างพินกับศูนย์กลางที่กำหนดไว้ ช่วงชัก 106.06 นิ้ว, ความยาวปิด 48.00 นิ้ว, ความยาวขยาย 154.06 นิ้ว, 3/4 ในพอร์ต NPTF, ค่าเติม 1.7 แกลลอน, ค่าขยาย 6.0 แกลลอน และน้ำหนักแค็ตตาล็อก 208 ปอนด์ ทำให้ทีม OEM มีพื้นฐานที่แม่นยำสำหรับการตรวจสอบการประกอบเบื้องต้น
ส่งเรขาคณิตการเคลื่อนที่ทั้งหมด รายละเอียดการติดตั้ง ข้อมูลไฮดรอลิก และแผนการจัดการไปยัง HCIC ก่อนสั่งซื้อ ข้อมูลดังกล่าวจำเป็นต่อการพิจารณาว่ารุ่นเดินทางไกลนี้ตรงกับเครื่องจักรทั้งหมดหรือไม่
HCIC หรือที่รู้จักกันในชื่อ Jinan Huachen Industrial Co., Ltd. จำหน่ายกระบอกไฮดรอลิก หน่วยส่งกำลังไฮดรอลิก และส่วนประกอบที่เกี่ยวข้องสำหรับอุปกรณ์ยานพาหนะ การจัดการขยะ การก่อสร้าง และอุปกรณ์อุตสาหกรรม ความเหมาะสมของผลิตภัณฑ์ควรได้รับการยืนยันโดยเทียบกับการออกแบบเครื่องจักรที่สมบูรณ์และข้อกำหนดด้านความปลอดภัยที่เกี่ยวข้อง
