ขนาด (ยาว * กว้าง * สูง): 2880x2450x2700 ขนาดโต๊ะ (มม.):1000x500 จำนวนแกน:5 การเคลื่อนที่ของโต๊ะ (X) (มม.):800 การเคลื่อนที่ของโต๊ะ (Y) (มม.):500 ระยะการเคลื่อนที่ของโต๊ะ (Z) (มม.):500 ความแม่นยำของตำแหน่ง (มม.):0.0075 การทำซ้ำ (X/Y/Z) (มม.):0.005 ช่วงความเร็วแกนหมุน(รอบต่อนาที):1 - 8000 รอบต่อนาที กำลังมอเตอร์แกนหมุน (กิโลวัตต์):7.5 สูงสุด รับน้ำหนักโต๊ะ(กก.):600 กก ขั้นต่ำ เวลาในการเปลี่ยนเครื่องมือ:3
เครื่องกัดหมายถึงเครื่องกัดที่ใช้ในการแปรรูปพื้นผิวต่างๆของชิ้นงาน โดยทั่วไปแล้ว หัวกัดจะถูกขับเคลื่อนโดยการเคลื่อนที่แบบหมุนเป็นหลัก และชิ้นงานและหัวกัดจะเคลื่อนที่ตามการเคลื่อนที่ของฟีด มันสามารถประมวลผลระนาบ ร่อง นอกจากนี้ยังสามารถประมวลผลพื้นผิวโค้ง เกียร์และอื่น ๆ ที่หลากหลาย
ทรายเรซินคุณภาพสูง
แกนไต้หวัน
บอลสกรูไต้หวันและน็อตล็อค
กระบอกแรงดันไต้หวัน
ข้อต่อ NSK ของญี่ปุ่น ข้อต่อ R+W ของเยอรมนี
ระบบหล่อลื่นอัตโนมัติ
สายพานลำเลียงชิปที่ไม่จำเป็น
แอปพลิเคชัน:

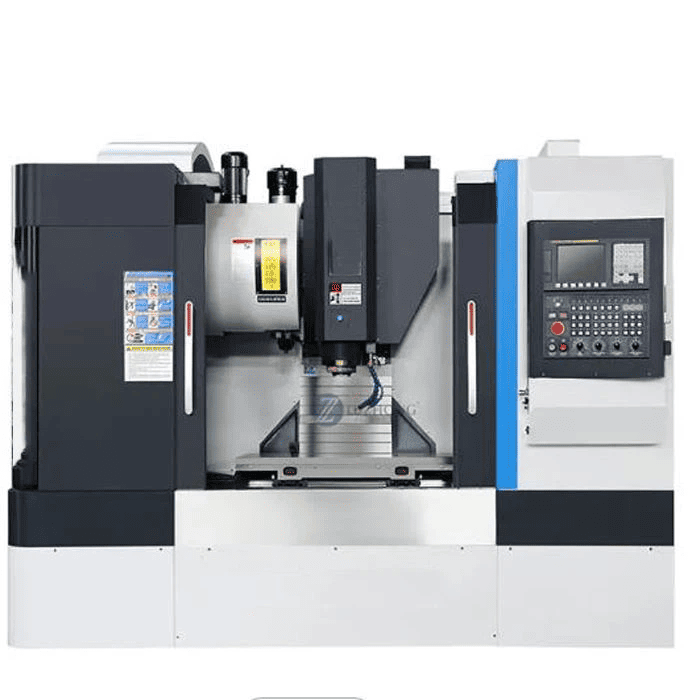

VMC นี้เหมาะสำหรับการแปรรูปทางกลและการทำแม่พิมพ์ และสามารถตอบสนองความต้องการในการประมวลผลได้ตั้งแต่แบบหยาบ
การตัดเฉือนเพื่อสิ้นสุดการตัดเฉือน นอกจากนี้ยังสามารถจบขั้นตอนการทำงานได้หลายอย่างเช่นการกัด, การเจาะ, การต๊าป, การคว้าน ฯลฯ
พารามิเตอร์ทั้งหมดสามารถปรับแต่งได้
พารามิเตอร์ของกลุ่มตัวอย่าง
| เลขที่ | รายการ | ข้อมูลจำเพาะ |
|---|---|---|
| พารามิเตอร์ทางเทคนิคของเครื่องมือกล: | ||
| 1 | ตัวเครื่องและชิ้นส่วนทั้งหมดทำจากการหล่อแบบนาโน | |
| 2 | ขนาดโต๊ะ | 500×400มม |
| 3 | ร่องตัว T (กว้าง x ปริมาณ x ระยะห่าง) | 10×5×78มม |
| 4 | โหลดที่ใหญ่ที่สุด | 200กก |
| 5 | ความสูงของฟีดสูงสุด | 280มม |
| 6 | ระยะห่างจากหน้าแกนหมุนถึงงาน | 100-280มม |
| 7 | การเดินทางแบบสามแกน X / Y / Z | 450/400/170มม |
| 8 | เส้นผ่านศูนย์กลางแกนหมุน | Ø100มม |
| 9 | ความเร็วแกนหมุน | 36000 รอบต่อนาที |
| 10 | กำลังมอเตอร์แกนหมุน | 6KW |
| 11 | ความจุไลบรารีเครื่องมือ Spindle | 8 |
| 12 | เวลาเปลี่ยนเครื่องมือ | 5ส |
| 13 | แกนเรียว | ISO25 |
| 14 | ชั้นเรียนห้องสมุดมีด | การหมุนดิสก์เซอร์โว |
| 15 | อัตราการเคลื่อนที่เร็ว X/Y/Z | 12/12/12ม./นาที |
| 16 | ความเร็วในการประมวลผล | 6-12 ม./นาที |
| 17 | ความแม่นยำของตำแหน่ง | ±0.006/300มม |
| 18 | ความแม่นยำของตำแหน่งซ้ำ | ±0.006/300มม |
| 19 | ความแม่นยำของพื้นผิวกลึง | ≤Ra1.6 |
| 20 | ความแม่นยำของเครื่องจักร | ±0.01มม |
| 21 | ตัวเลือกสี่แกนห้าแกน | ใช่ |
| 22 | มุมการหมุนของแกน A | ±105 องศา |
| 23 | มุมการหมุนแกน C แกนที่ห้า | 360 องศา |
| 24 | โหมดการเชื่อมโยงห้าแกน | 5 แกนพร้อมการเคลื่อนที่ |
| 25 | แรงดันใช้งาน | 380V/50HZ±10% หรือ 220V/60HZ |
| 26 | ขนาดเครื่อง (ยาว * กว้าง * สูง) | 1450×1600×2100มม |
| 27 | น้ำหนักตัว | 1500กก |
| B รายละเอียดการกำหนดค่าเครื่องมือเครื่องจักรพารามิเตอร์แบรนด์: | ||
| 1 | การกำหนดค่าระบบ | ไต้หวัน SYNTEC 6GA/Ncstudio280/LNC |
| 2 | แกนหมุน | แกนหมุนระบายความร้อนด้วยน้ำมันที่มีความแม่นยำสูง ความเร็วสูง และเงียบสูง 6KW |
| 3 | บอลสกรู | ญี่ปุ่น NSK, เยอรมนี RexRoth) 2548 |
| 4 | คู่มือเชิงเส้น | ไกด์ความแม่นยำสูงของไต้หวัน HIWIN/ABBA H25 |
| 5 | หน่วยเซอร์โว | Panasonic เซอร์โวมอเตอร์ 750W/Ncstudio |
| 6 | แบริ่งเหล็กลวด | ตลับลูกปืนเกรดความแม่นยำของ TPI ของไต้หวัน |
| 7 | การสลับแหล่งจ่ายไฟ | ด้านซ้ายหมิงไต้หวัน |
| 8 | สวิตช์ไฟฟ้า | ไชน่าไชน่า |
| 9 | ตัวแปลง | * ตัวแปลงสี่เหลี่ยม |
1. เครื่องกัดโครงสำหรับตั้งสิ่งของ: รวมถึงเครื่องกัดและคว้านโครงสำหรับตั้งสิ่งของ เครื่องกัดและไสโครงสำหรับตั้งสิ่งของ และเครื่องกัดคอลัมน์คู่ ใช้สำหรับการประมวลผลชิ้นส่วนขนาดใหญ่
2. เครื่องกัดคอลัมน์เดี่ยวและเครื่องกัดแขนเดียว: หัวกัดแนวนอนของอดีตสามารถเคลื่อนที่ไปตามรางนำคอลัมน์, ตารางสำหรับฟีดตามยาว; หัวกัดปลายแหลมของรุ่นหลังสามารถเคลื่อนที่ในแนวนอนไปตามรางนำคานยื่น และคานยื่นยังสามารถปรับความสูงไปตามรางนำคอลัมน์ได้ด้วย ทั้งสองใช้ในการแปรรูปชิ้นส่วนขนาดใหญ่
3.โต๊ะไม่ยกเครื่องกัด: มีโต๊ะทำงานสี่เหลี่ยมและโต๊ะทำงานกลมสองแบบ เป็นเครื่องกัดขนาดกลางระหว่างเครื่องกัดโต๊ะยกและเครื่องกัดโครงสำหรับตั้งสิ่งของ การเคลื่อนที่ในแนวตั้งทำได้โดยการยกหัวกัดบนคอลัมน์
4.เครื่องกัดเครื่องมือ: เครื่องกัดโต๊ะยกขนาดเล็ก ใช้สำหรับเครื่องมือแปรรูปและชิ้นส่วนขนาดเล็กอื่นๆ
5. เครื่องกัดเครื่องมือ: ใช้สำหรับการผลิตแม่พิมพ์และเครื่องมือพร้อมกับหัวกัดแนวตั้ง โต๊ะมุมสากล และปลั๊กและอุปกรณ์เสริมอื่น ๆ แต่ยังสำหรับการเจาะ การคว้าน และการประมาณค่าด้วยเครื่องจักร
6.เครื่องกัดอื่นๆ: เช่น เครื่องกัดรูกุญแจ, เครื่องกัด CAM, เครื่องกัดเพลาข้อเหวี่ยง, เครื่องกัดวารสารกลิ้ง และเครื่องกัดลิ่มสี่เหลี่ยม ฯลฯ เป็นเครื่องกัดพิเศษที่ผลิตขึ้นเพื่อประมวลผลชิ้นงานที่สอดคล้องกัน

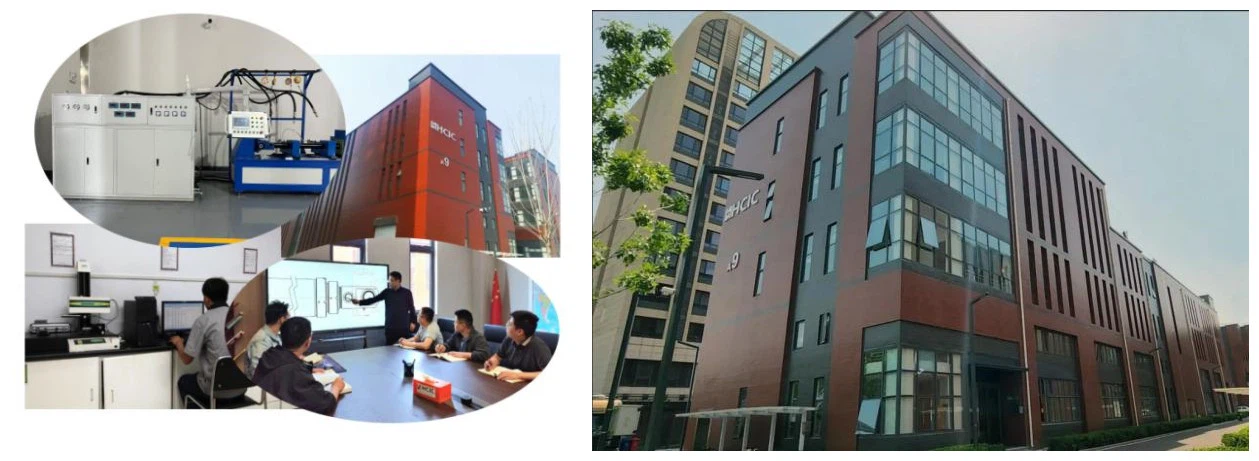

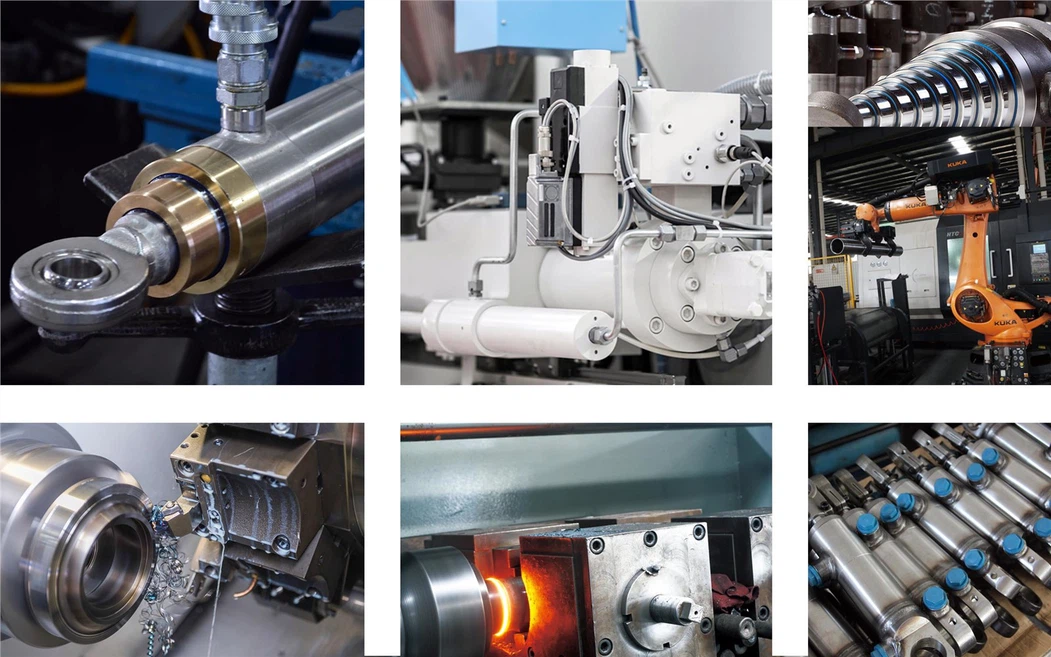

HCIC เป็นผู้ผลิตไฮดรอลิกมืออาชีพที่มีประสบการณ์การส่งออก 25 ปี โดยดำเนินธุรกิจหลักในการออกแบบ การผลิต การติดตั้ง การแปลงสภาพ การทดสอบการใช้งานระบบไฮดรอลิก และบริการขายแบรนด์ของส่วนประกอบไฮดรอลิก
