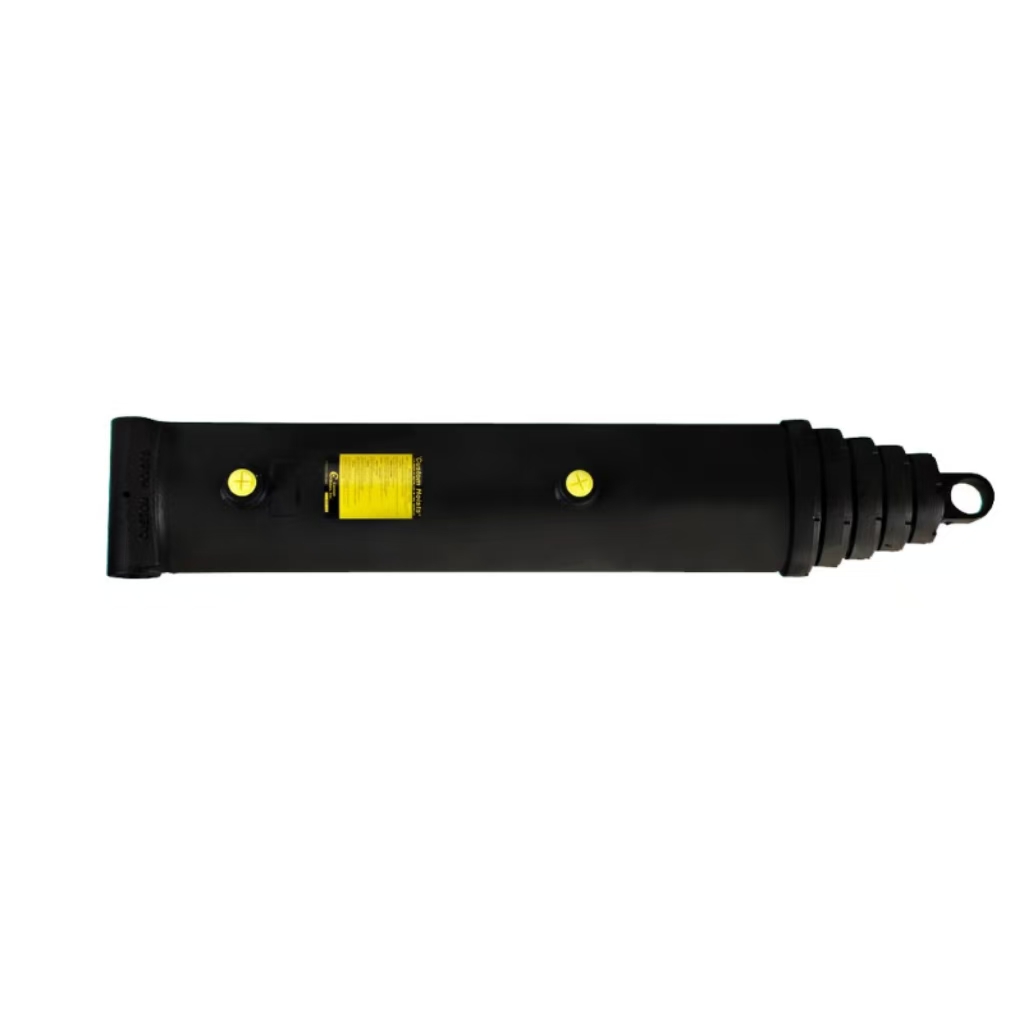

กระบอกสูบยืดไสลด์แบบทำงานเดี่ยว CH สร้างขึ้นเพื่อความแข็งแกร่งและการบริการที่ง่ายดาย โดดเด่นด้วยการติดตั้งแบบท่อขวาง ขั้นเหล็กขัดเงา และสีรองพื้น ซีลบรรจุรูปตัว V ภายใต้แรงดันสูงและต่ำ ในขณะที่น็อตบรรจุภายนอกเพิ่มการรองรับและทำให้การบำรุงรักษาง่ายขึ้น
Body o.d.:
9.5 นิ้วStroke:
279.25 นิ้วPSI:
2000Retracted:
77.5 นิ้วการติดตั้งแบบ Cross-tube เป็นมาตรฐาน
มีการออกแบบแบบกำหนดเองและแบบรองแหนบ
สร้างใหม่ได้
V-packing ให้การปิดผนึกด้วยแรงดันสูงและแรงดันต่ำ
น็อตบรรจุภายนอกช่วยเพิ่มการรองรับท่อและทำให้การบริการง่ายขึ้น
ขั้นบันไดเหล็กขัดเงา
ไพรเมอร์เสร็จแล้ว
ปริมาณที่ระบุไว้เป็นส่วนขยายแบบเต็ม
| น้ำหนัก: | 746.00 ปอนด์ |
| เจาะ: | 8 นิ้ว |
| จังหวะ: | 279.25 นิ้ว |
| ร่างกาย od: | 9.5 นิ้ว |
| ปอนด์ต่อตารางนิ้ว: | 2000 |
| ร็อดเส้นผ่านศูนย์กลาง: | นา |
| พินเส้นผ่านศูนย์กลาง: | นา |
| ถอนออก: | 77.5 นิ้ว |
| ขยาย: | 356.75 นิ้ว |
| ขนาดพอร์ต: | 1.0 NPTF |
| โหลดคอลัมน์: | 100,520 @ 2,000 ปอนด์ต่อตารางนิ้ว |
| การติด: | ข้ามท่อ |
| ขั้นตอน: |
ห้า |
รุ่น CH เฉพาะนี้มีขนาดรูเจาะ 8 นิ้ว จับคู่กับระยะชักที่มีประสิทธิภาพสะสม 279.25 นิ้ว โดยมีความยาวรวมหดกลับ 77.5 นิ้ว และขนาดขยายสุดถึง 356.75 นิ้ว แรงดันใช้งานต่อเนื่องที่กำหนดได้รับการแก้ไขที่ 2000 PSI และกระบอกสูบสำเร็จรูปทุกกระบอกผ่านการทดสอบการระเบิดของไฮโดรสแตติกจากโรงงานที่ 5,000 PSI ก่อนจัดส่งเพื่อขจัดความเสี่ยงที่ซ่อนอยู่ในการรั่วไหล ด้วยน้ำหนัก 746 ปอนด์ต่อหน่วย กระบอกหลักที่มีเส้นผ่านศูนย์กลางภายนอก 9.5 นิ้วใช้ท่อเหล็กไร้รอยต่อที่มีความหนาเพื่อป้องกันผลกระทบด้านข้างจากการขุดที่ไม่เรียบและถนนลากจูงออฟโรด เส้นผ่านศูนย์กลางของก้านและเส้นผ่านศูนย์กลางของพินมีเครื่องหมาย NA เนื่องจากการออกแบบแบบยืดไสลด์แบบออกฤทธิ์เดี่ยวนี้อาศัยการขยายลำกล้องตามลำดับแทนการใช้ก้านลูกสูบแบบเปลือยสำหรับการยกน้ำหนัก
